Valor Madrona - Étapes Dinstallation

10
Étapes d’installation
• Convertissez la buse d’évent si nécessaire.
• Assemblez les supports d’appareil aux panneaux
des côtés
• Assemblez le panneau arrière à l’appareil.
• Assemblez un des panneaux des côté à l’appareil.
• Assemblez le support du bas à l’appareil.
• Assemblez l’autre panneau des côté à l’appareil.
• Installez le défl ecteur de chaleur sur l’appareil.
• Placez le panneau de fonte sur le dessus du poêle.
• Sortie arrière seulement : Installez le couvercle
de fonte.
• Sortie sur le dessus seulement : Installez le
manchon du tuyau d’évent.
• Mettez le poêle à niveau avec les vis de nivelage.
• Installez les panneaux des pattes.
• Installez la porte d’accès.
• Préparez le poêle pour l’évacuation.
Contenu du kit
MFCS05 Poêle Madrona Modern
• Manchon de tuyau
• Défl ecteur de chaleur
• Panneau arrière
• Panneau gauche
• Support avant gauche d’appareil
• Panneau droit
• Support avant droit d’appareil
• Panneaux de pattes (2)
• Support du bas
• Porte d’accès
• Quincaillerie
• Devanture de fonte
• Pare-étincelles
• Couvercle de fonte
• Panneau du dessus en fonte
• Raccorder l’alimentation de gaz et le système
d’évacuation.
• Installez le ventilateur si utilisé.
• Installez le lit d’alimentation, vérifi ez le feu et
complétez l’installation selon le guide d’installation
fourni avec l’appareil.
• Installez le pare-étincelles à l’endos de la devanture.
• Accrochez la devanture munie du pare-étincelles.

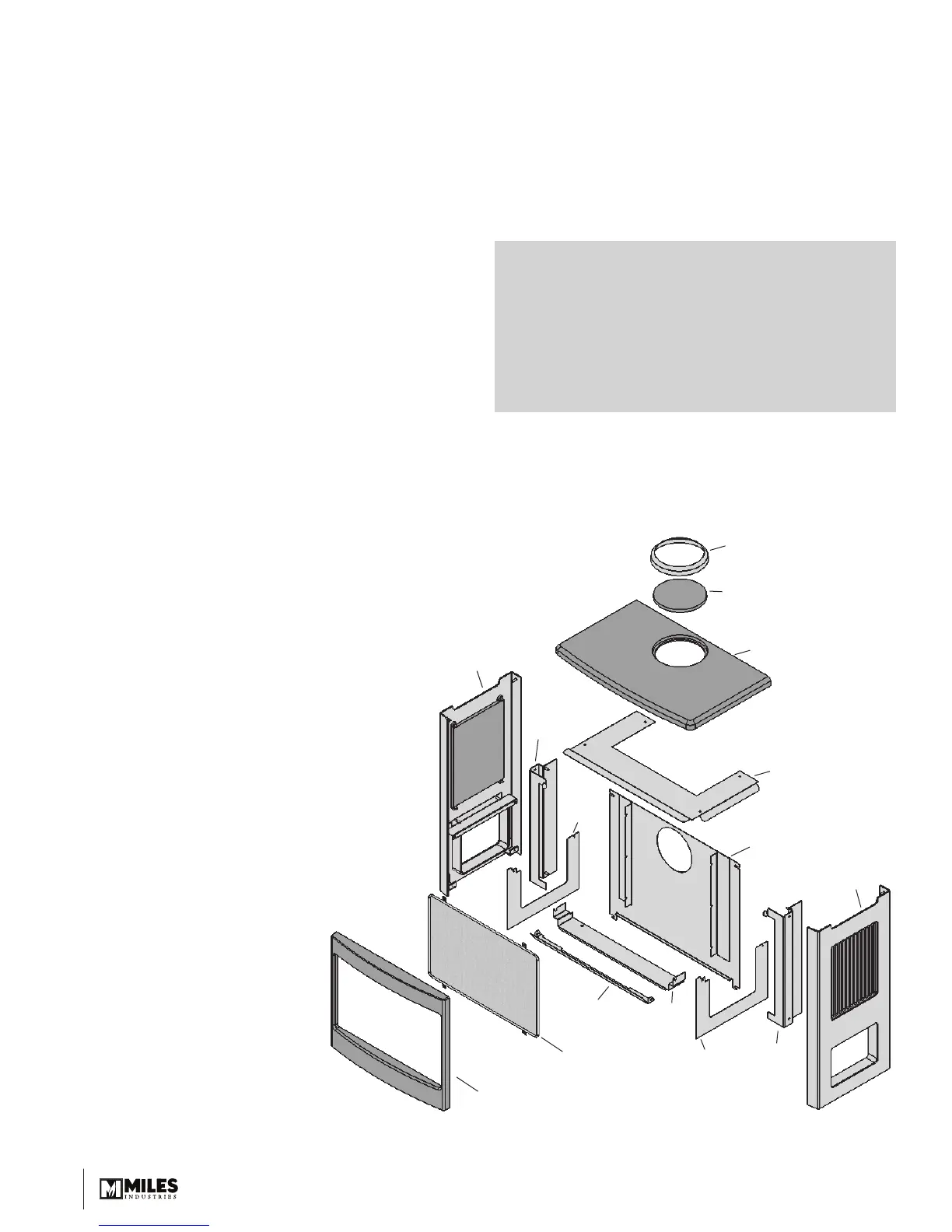

Support
avant
droit
Support
avant
gauche
Manchon de tuyau
Support
du bas
Panneau arrière
Panneau
de patte
Panneau
de patte
Devanture de fonte
Pare-étincelles
Panneau en fonte
Défl ecteur
de chaleur
Couvercle de fonte
Porte
d’accès
Panneau
gauche
Panneau
droit
Conseils
• Portez des gants ou assurez-vous de manipuler
les pièces de fonte avec les mains propres pour
éviter de les marquer.
• Enlevez la fenêtre du foyer de même que tous
les morceaux emballés dans sa cavité avant de
l’installer afi n de l’alléger.
