19
Note : La plupart des 530 encastrés
devront être installés avec un Adapta-
teur colinéaire 556CLA.
Dégagements pour manteau de cheminée
‘X’ ‘Y’
1”–6” (25–152 mm) 34” (864 mm)
7”–8” (178–203 mm) 36” (914 mm)
9”–12” (229–309 mm) 38” (965 mm)
12” (305 mm) + 38” (965 mm) + 1” (25 mm)
pour chaque pouce au dessus
de 12” (305 mm)
‘X’
‘Y’
Foyer 530 avec raccord
colinéaire 556CLA
Foyer 530 encastrable avec
raccord d’évent coaxial 530CVA
Foyer 530 encastrable
avec évent colinéaire
3/8”
(10 mm)
7/8”
(22 mm)
3/4”
(19 mm)
3/4”
(19 mm)
3/4”
(19 mm)
Raccord colinéaire
2 buses de 3” dia.
Évent colinéaire
2 buses de 3” dia.
Raccord coaxial
4-3/4 x 3” dia.
Ne placez
aucun meuble
ou objet à
moins de
36” (914 mm)
du devant
du foyer
Manteau
25-1/4” (641 mm)
19-1/4” (489 mm)
20” (508 mm)
1” (25 mm)
Plaque
de fonte
Profondeur patte
de manteau à côté
de l’arche en saillie :
max. 8” (203 mm)
539, 550: 10-3/4” (273 mm)
549: 11-1/2” (292 mm)
6” (152 mm)
6-1/4”
(159 mm)

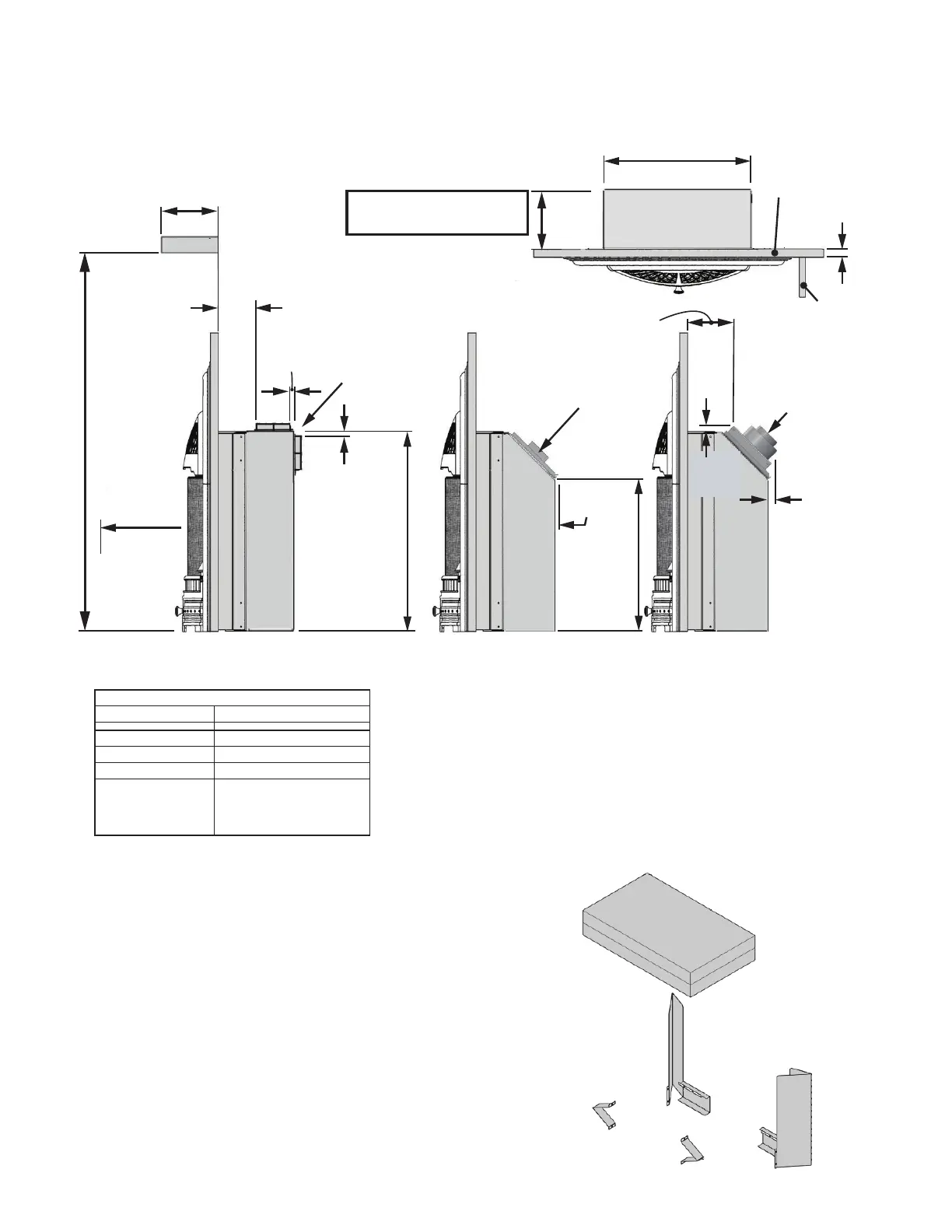

Dimensions pour encastrables - 3 installations possibles
Ces dimensions ne s’appliquent qu’aux installations dans des foyers incombustibles
avec toutes les Arches de fontes 539, 549 et 550 (Arche Windsor 539 montrée ici)
Les pièces suivantes ne sont PAS EXIGÉES
lorsque les Arches de fonte 539 et 550
sont installées dans des applications
encastrables
2 écarteurs de côtés
1 écarteur ZC gauche
1 écarteur ZC droit
1 coussin isolant
