20
Installation (encastrable)

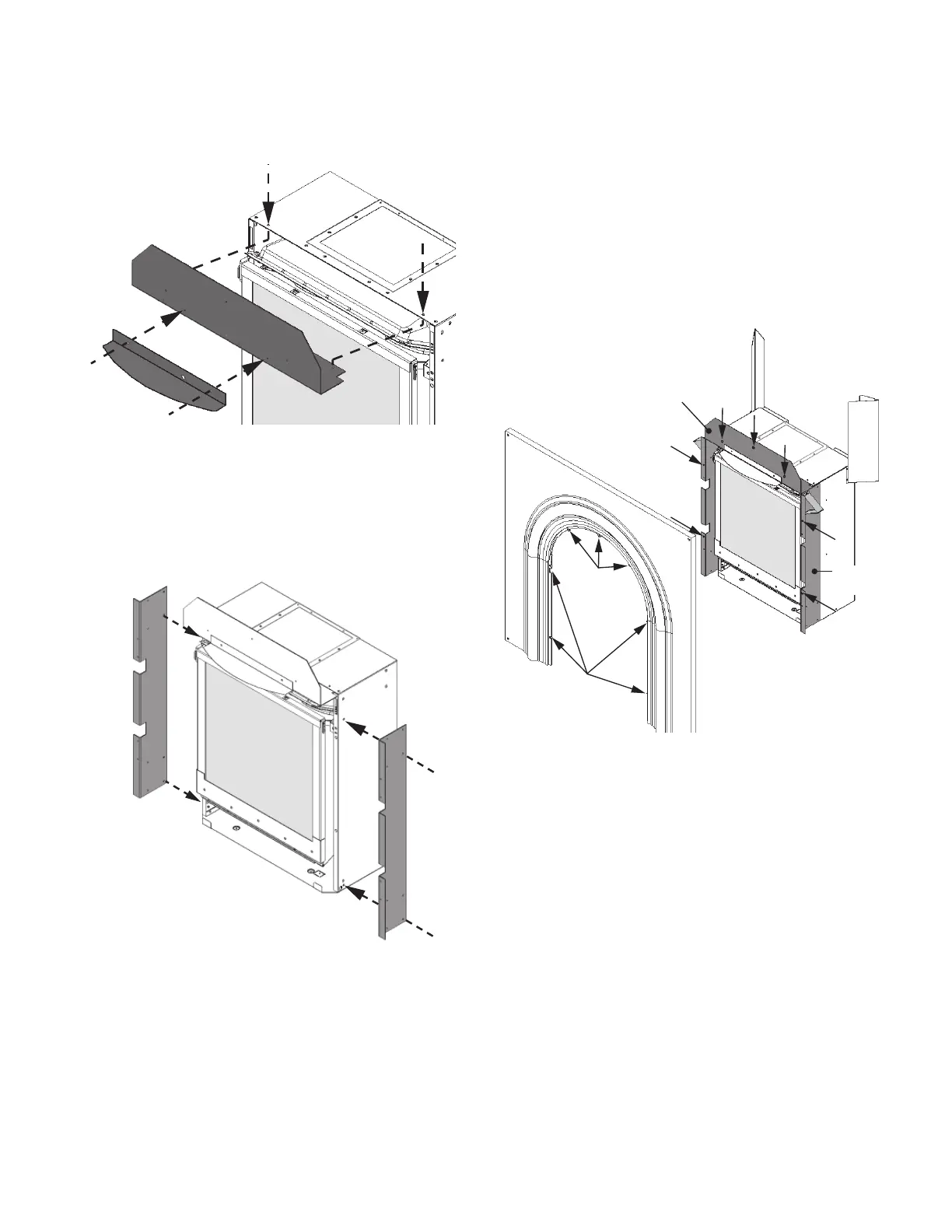

1. Placez le déflecteur du haut sous le panneau de
dessus de la boite de foyer. Fixez-le avec 2 vis auto-
formeuses. Fixez le déflecteur d’air au déflecteur du
haut avec 2 vis fournies tel qu’indiqué.
2. Placez les supports de montage des côtés
tel qu’indiqué et alignez les trous de montage
avec ceux des côtés de la boite de foyer. Fixez
les supports de côtés au foyer à l’aide des vis
fournies —2 vis par côté.
3. Fixez solidement l’arche extérieure à l’appareil
à l’aide des vis auto-taraudeuses fournies, tel que
montré. Serrez les vis assez pour assurer un bon
ajustement entre la plaque de fonte et les pièces
de tôle.
(Il peut être nécessaire de percer à nouveau les
trous pilotes de 1/8” pour les vis auto-taraudeuses,
afin de compenser pour les variations associées à la
fabrication de l’arche de fonte.)
Note : Le poids de l’arche de fonte ne doit pas
être porté par son assemblage au foyer. L’arche
doit reposer sure la base de foyer ou le plancher
fini ou être fixée solidement au mur.
4. Accrochez l’arche intérieure. Insérez les crochets
dans les encoches de l’arche extérieure. L’espace
entre l’arche intérieure et l’arche extérieure peut
être resserré en pliant le crochets légèrement vers
l’intérieur.
Ne pliez pas trop les crochets afin d’éviter que
l’arche intérieure soit difficile à enlever lorsque
nécessaire!
Si c’est le cas, insérez un tourne-vis dans l’espace
entre l’arrière de l’arche intérieur et le foyer et vous
devriez être capable de libérer l’arche intérieure de
l’arche extérieure. Ne frappez pas les crochets
avec un marteau car cela pourrait briser la
soudure qui les retient à l’arche.
Glissez le garde-cendres au bas de l’arche tel que
montré.
Note : Il est important que la base de foyer soit
égale au bas du foyer sinon le garde-cendres ne
sera pas à la bonne hauteur.
3 vis pour
déecteur
du haut
déecteur du haut
4 vis pour
supports
des côtés
supports
des côtés
