BDR-1200
1) Rám stroje
2) Řídítka
3) Dvoububnové žací ústrojí
4) Motor
5) Pravý žací disk
6) Levý žací disk
7) Levé kolo se směrovou brzdou
8) Pravé kolo se směrovou brzdou
9) Nárazník-madlo
10) Ochranný rám s plachtou
11) Páčka spojky pohonu disků
12) Páčka spojky pojezdu
13) Řadící páka
14) Páčka akcelerátoru
15) Páčka levé směrové brzdy
16) Páčka pravé směrové brzdy
17) Závěs pro sulku
1) Madlo řídítek
2) Držák řídítek
3) Točna
4) Utahovací matice – výškové nastavení řídítek
5) Aretační páčka – stranové nastavení řídítek
Poloha STOP:
Motor neběží. (poloha „1“)
➢ Používá se pro zhasnutí
nastartovaného motoru.
➢ Odstavení stroje
➢ Doplňování paliva
➢ Přeprava stroje
Poloha MAX:
Motor běží v maximálních
otáčkách. (poloha „3“ zajíc)
➢ Pracovní poloha
Poloha MIN:
Motor běží ve volnoběžných
otáčkách. (poloha „2“ želva)
➢ Krátkodobá přestávka v
práci
Poloha CHOKE:
Motor běží na sytič. (poloha „4“)
➢ Studený start motoru
55
1
2
4
3
Obr. 9: Polohy páčky akcelerátoru
1
2
3
4
Obr. 8: Stranové a výškové nastavení řídítek
4
5
1
2
3

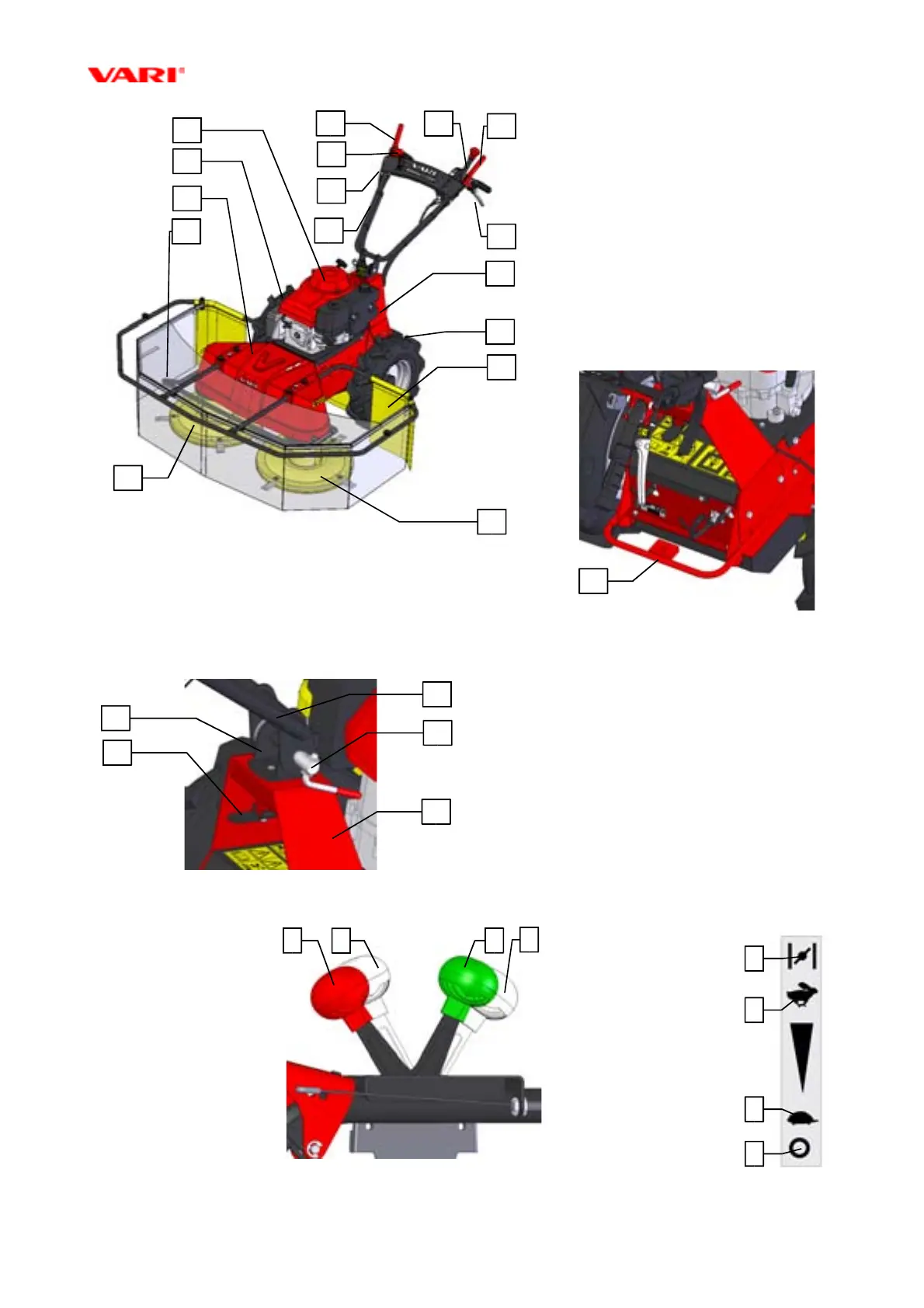

Obr. 6: Hlavní části stroje
12
13
16
9
8
1
5
6
10
7
15
4
2
3
14
11
Obr. 7: Závěs pro sulku
17
