F-550
4 CZ Obrázky EN Pictures DE Bilder RU Рисунки PL Rysunky

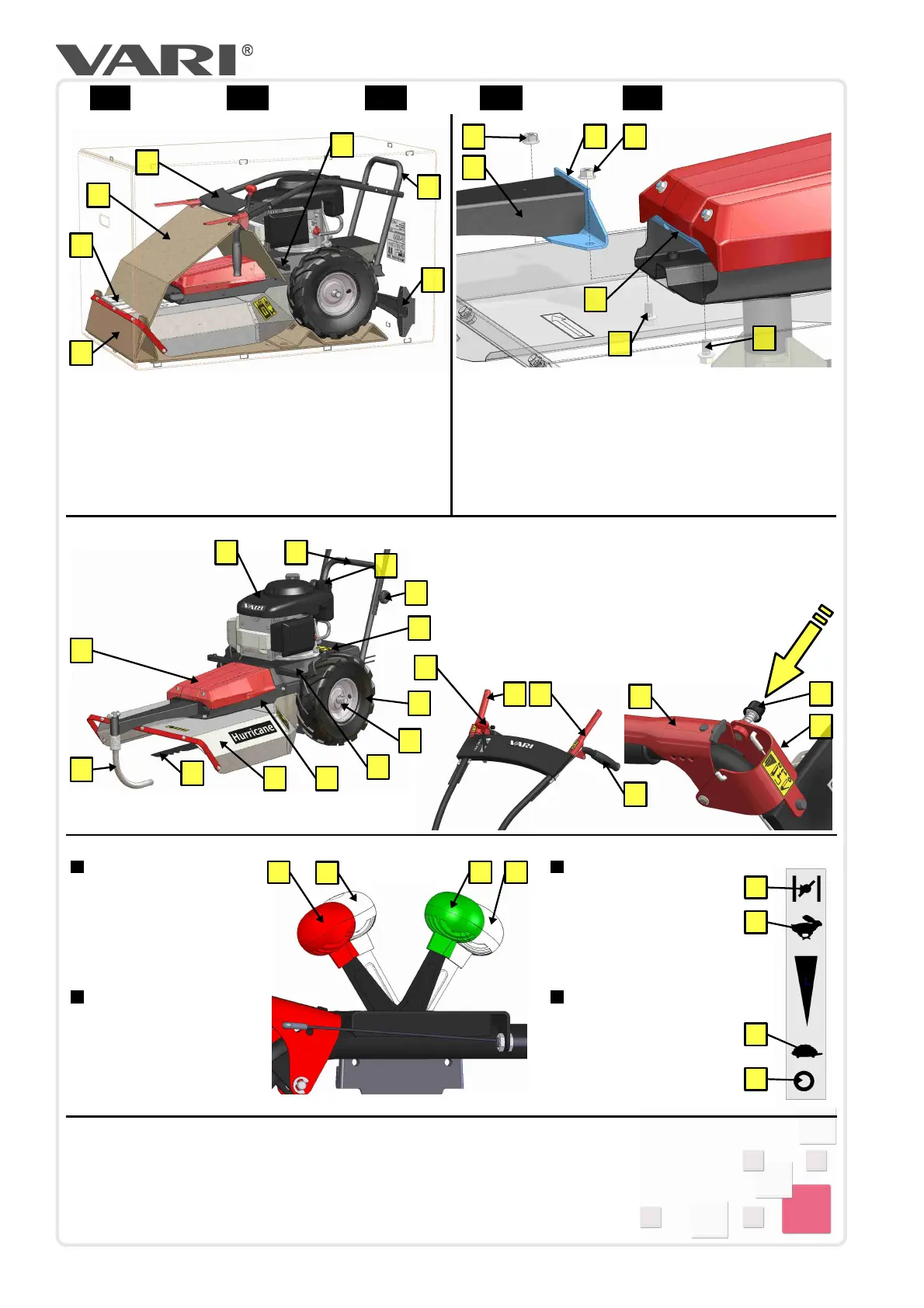

Obr. 1: Vybalení stroje
Obr. 2: Sestavení stroje
1) Sklopená řídítka v balení (poloha pro přepravu)
2) Sáček s návody
3) Demontovaný rám s ostruhou
4) Místo pro uchopení vzadu („U“ trubka rámu)
5) Místo pro uchopení uprostřed
6) Papírová vložka pracovního prostoru
7) Papírová vložka pod řídítky
1) Šroubové spojení - Matice
2) Výstupek
3) Šroubové spojení - Šroub
4) Drážka v rámu
5) Rameno ostruhy
1) Páčka spojky pohonu
pracovního nástroje
2) Páčka spojky pojezdu
3) Upevňovací šroub řídítek
4) Páčka akcelerátoru
5) Ostruha s ramenem
6) Kolíček s pojistkou
7) Pracovní nástroj - nůž
8) Kryt pracovního prostoru
9) Kryt přední
10) Kryt převodovky
11) Rám stroje
12) Rukojeť
13) Motor
14) Víčko palivové nádrže
15) Kolo
16) Tlačítko aretační pojistky
17) Třmen s lanky
18) Deska motoru
1 STOP:
Motor neběží.
Používá se pro zhasnutí
nastartovaného motoru
Odstavení stroje
Doplňování paliva
Přeprava stroje
3 MAX:
Motor běží v maximálních otáčkách.
(poloha zajíc)
Pracovní poloha
2 MIN:
Motor běží ve volnoběžných
otáčkách. (poloha želva)
Krátkodobá přestávka v
práci
4 CHOKE:
Motor běží na sytič.
Studený start motoru
51
02/2013
5
3
4
6
2
7
1
Obr. 3: Popis hlavních částí
Obr. 4: Polohy páčky akcelerátoru
1
2
3 4
2
4
3
1
1
2
4
5
1
3
3
1
1 2
4
7
8
9
10
11
11
12
13
14
15
16
17
18
5
3
6
