Allgemein / Montage
Allgemein
Die Notstromakkus sind alle 4 Jahre auszuwechseln!
Nachtriggern der Antriebe
Während der ersten 30 Minuten nach einer Alarmauslösung werden die Antriebe zyklisch alle 2 Minuten nachgetriggert
(Losbrechen z. B. bei vereister Rauchableitung).
Lüftung ZU nach Netzausfall
Ca. 2 Minuten nach Netzausfall fahren über die Lüftungsfunktion geöffnete Antriebe automatisch zu. Diese Funktion ist bei
Alarmauslösung außer Betrieb.
Lüftung AUF bei Netzausfall
Erfolgt während der AUF-Funktion über die Lüftungstaster ein Netzausfall, fahren die Antriebe über die Akkus weiter auf,
jedoch schließen die geöffneten Antriebe automatisch nach ca. 2 Minuten wieder.
Die Akkukapazität ist hierfür ausgelegt.
EMV-Schutz
Alle Ein- und Ausgänge sind gegen eingekoppelte Störungen geschützt.
Kurzschlussschutz
Alle Ausgänge sind gegen Kurzschluss und Überlast geschützt.
Wartung
Rauchabzugsanlagen sind mindestens einmal jährlich durch eine autorisierte Fachfirma zu warten. Die Wartung und
Überprüfung der Anlage ist durch eine Prüfplakette an der Steuereinheit und in einem Wartungsbuch zu dokumentieren.
Montage
Aufputzmontage
Die Abdeckkappe (Berührungsschutz) abschrauben. Die Steuereinheit in den beiliegenden Aufputzrahmen einsetzen und
durch die 4 Befestigungslöcher befestigen. Nach der Montage den Netzanschluss vornehmen und die Schutzkappe wieder
montieren.
Die Hauptbedienstelle in einer Höhe von ca. 1,40 m (± 0,1 m) über OKFF (Oberkante fertiger Fußboden) montieren.
Unterputzmontage in Ziegel-/Betonwand

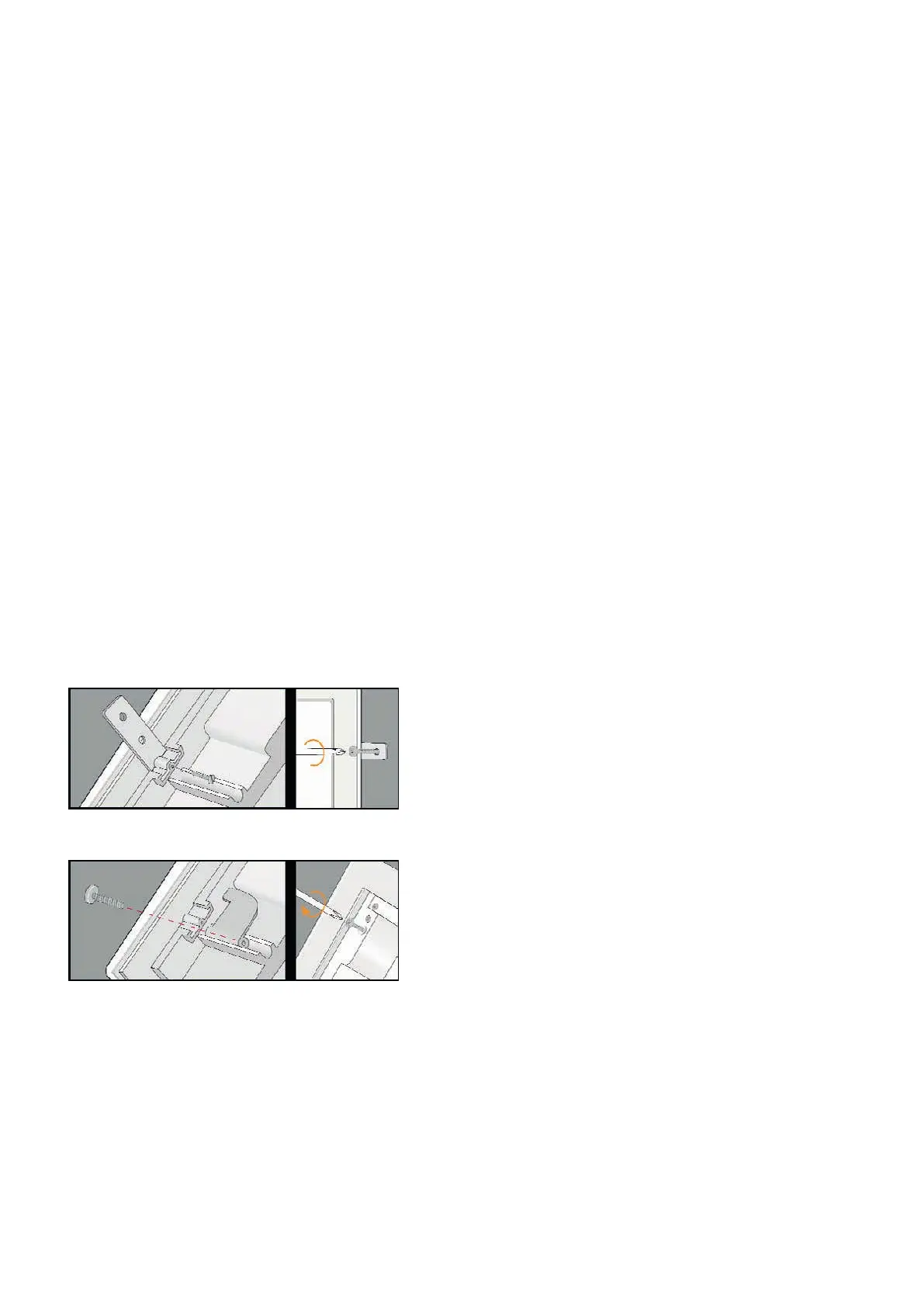

Die Befestigungslaschen auf der Rückseite des
Gehäuses in die Führungsschiene stecken und mit den
beiliegenden Schrauben befestigen. Siehe Bild links.
Die Laschen können je nach Putzstärke unterschied-
lich montiert werden. Dafür werden die Laschen nur
anders herum aufgesteckt.
Unterputzmontage in Hohlwand
Die Befestigungslaschen für Hohlwandmontage
auf der Rückseite des Gehäuses in die halbrunde
Führungsschiene legen und mit den beiliegenden
Schrauben leicht befestigen. Das Gehäuse in die Wand
platzieren und die Schrauben anziehen.
Siehe Bild links.
