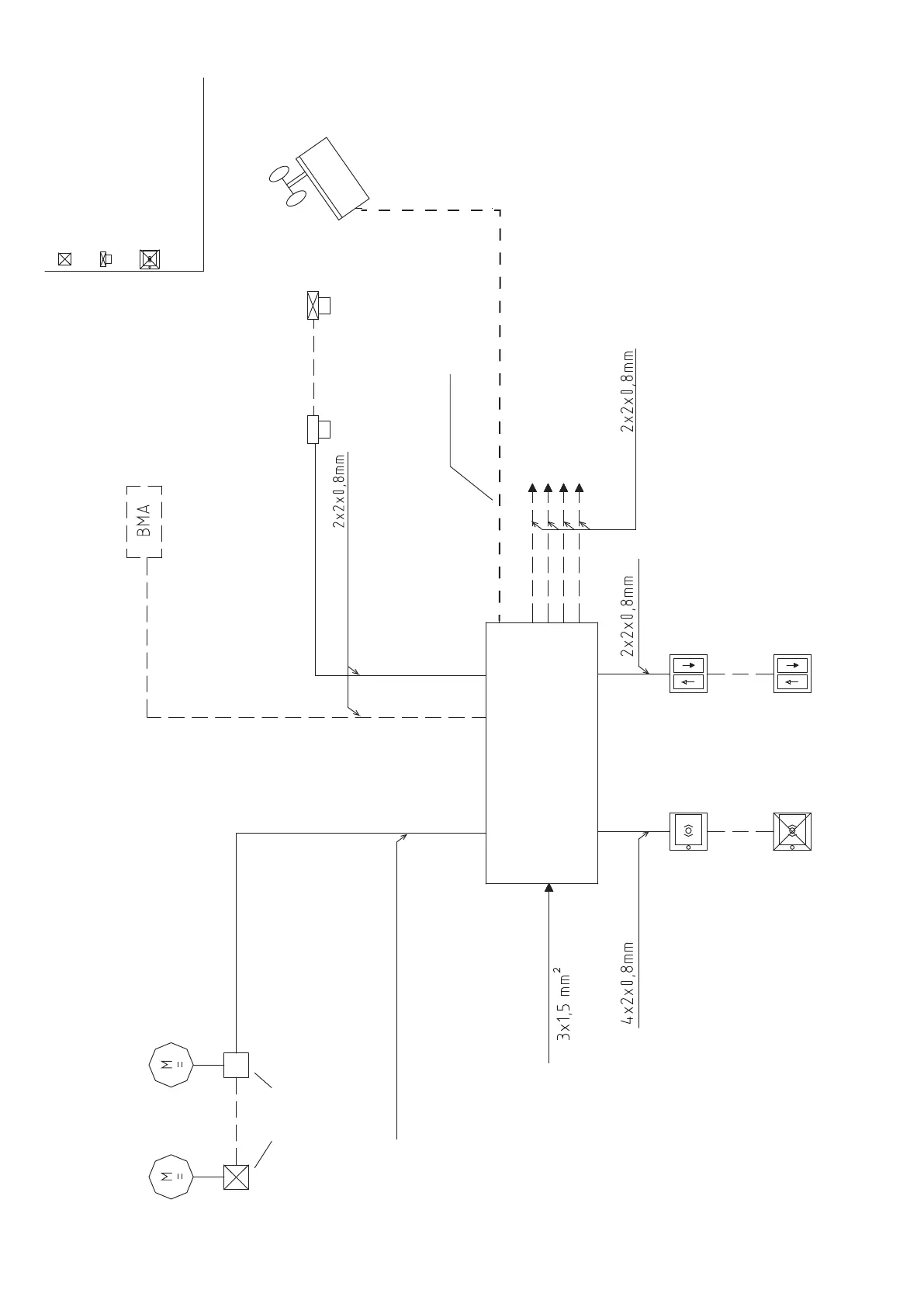

Velux KFC 100J - Verkabelungsplan

24 VELUX
®
$-+061:+0-6.795);176
"'  (-6;9)4-
$?8(
&-93)*-4<6/:84)6
*D1>4  ?3 *59D5F?> 1>42E38-  +538>9;
!++175C<938D).=2.59458?BCDU<<8?BCD+5>75B>+5<56?>+5<561H
U<D97F?=EC712541DE=29CJEB%5E1E6<175595D19<<TCE>75>21E@8IC9;1<9C385>>7125>'B?4E;D ?45B$1D5B91<25C38B592E>75>C9>4D538>9C385N>45BE>75>F?B2581<D5>
95C5,>D5B<175/5938>E>79CDEB8525BB538D<93875C38UDJDE>4E>D5B<957D;59>5=N>45BE>7C495>CD5B=@6S>75B41B6C95>EBJE45=/G53;25>EDJ5>JE45=C9598=1>F5BDB1EDGEB45
*Empfehlung die Abzweigdosen müssen
für Wartungsarbeiten zugänglich sein
Antriebe 24 V
Abzweigdosen*
Max. Kabellängen und Kabeltyp für Motorzuleitungen (siehe Kabellängentabelle)
Netzeinspeisung 230 V / 50 Hz/ .... VA
Achtung: Bei der Motorzuleitung darf die Schutzleiterader (grün/gelb) nicht verwendet werden! VDE Vorschriften beachten!
(E30, s. Kabellängentabelle)
Hauptbedienstellen
Lüftungstaster
(E30, s. Kabellängentabelle)
Option, Weiterleitung Wind-/Regenmeldung Option, Weiterleitung RWA-Auslösung Option, Weiterleitung Sammelstörung Option, BUS
2 x 2 x O,8 mm oder 5 x 1,5 mm
2
(E30, s. Kabellängentabelle)
Automatische Melder
Abzweigdose letzter bzw. einziger Antrieb mit Endmodul Letzter bzw. einziger Melder mit aktivem Endmodul Letzte bzw. einzige Hauptbedien- stelle mit gesetztem Jumper J1
Optionalfunktionen sind gestrichelt gezeichnet.
Wind-/Regensensor Typ: W+RE 24V/2
BMA-Steuereinheit mit FAM
Auslösung entweder durch automatische Melder oder BMA mit FAM möglich
Steuereinheit
KFC 100J
mit Notstrombatterien
Verkabelungsplan
