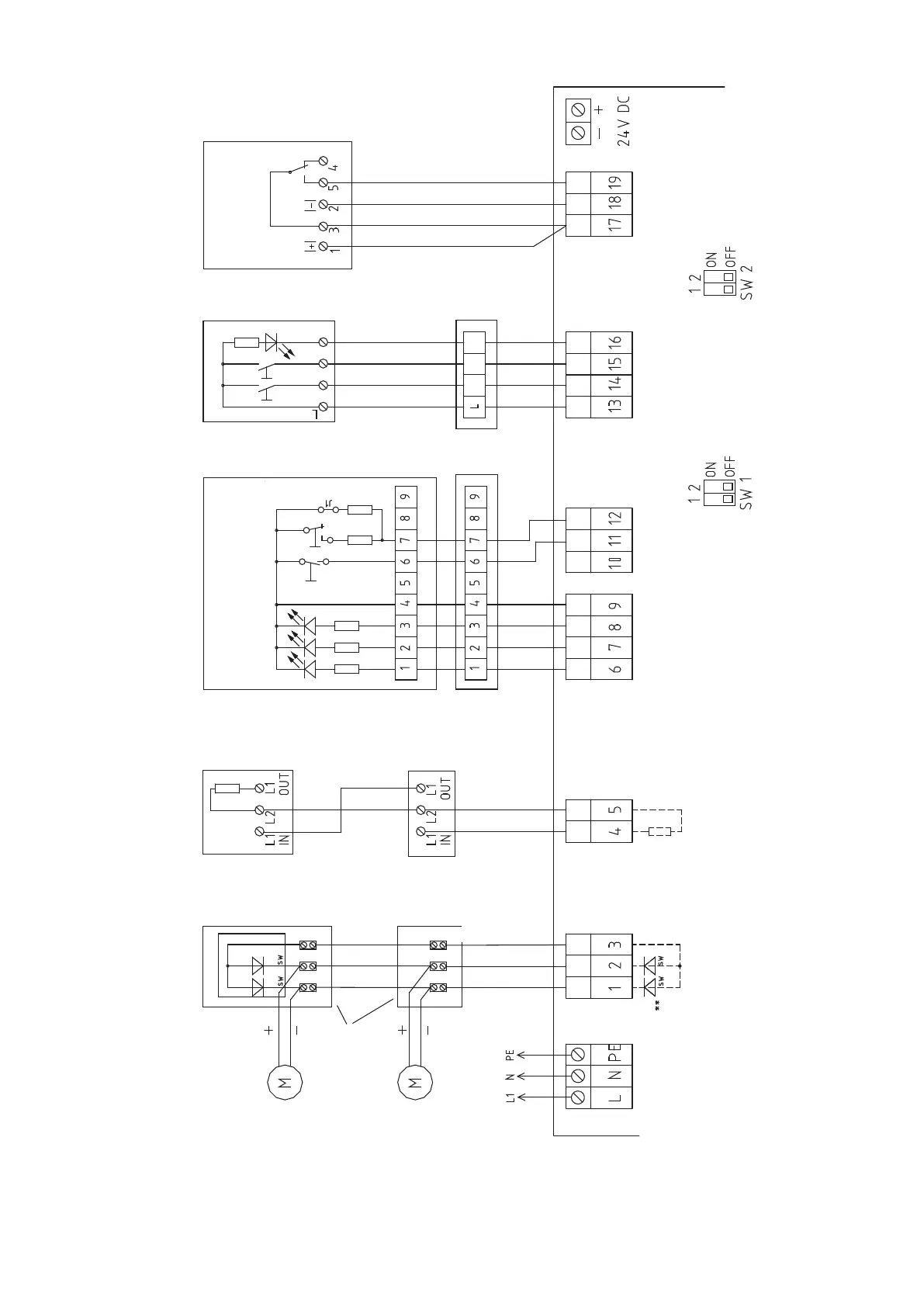

Anschlussplan für Steuereinheit KFC 100J
letzte Hauptbedienstelleletzter automatischer Melder
letzter Motor
Abzweigdose
Überwachung
erster Motor
erster
automat. Melder
erste Haupt-
bedienstelle
erster
Lüftungstaster
*aktives
Endmodul
AUF
AUF
AUF
Jumper
Achtung: Jumper J1 muss in der letzten oder
einzigen Hauptbedienstelle gesetzt werden.
ZU
ZU
ZU
Anzeige-AUF
Alarmauslösung
RWA-Auslösung
Motor-Endmodul
Aktives Endmodul nur
im letzten oder einzigen
Melder einsetzen
Motor-Endmodul nur
im letzten oder einzigen
Antrieb einsetzen!
Achtung!
Bei falscher Laufrichtung der Antriebe
+ und - Ader des Motorkabels tauschen
Achtung:
Netzanschlussleitung kurz abmanteln (max. 2 cm) oder die
Anschlussleitungen direkt am Leiterplattenstecker mit einem
Kabelbinder anbinden, damit beim evtl. Lösen einer Anschlussleitung
diese nicht die benachbarten Klemmen bzw. Metallteile des Gehäuses
berühren kann!
* Kommen Rauchmelder zur Anwendung, muss das aktive Endmodul von
der Klemme 4 und 5 abgeklemmt werden und im letzten oder einzigen
Rauchmelder eingesetzt werden.
Das aktive Endmodul hier nur anklemmen, wenn keine Rauchmelder ange-
schlossen werden.
ZU
Störung
Betrieb
aktives
Endmodul
Hauptbedienst.
Anzeige
gn
gn ge rot
rot
blau
grau
rot
blau
grau
** Motor-Endmodul im
Auslieferungszustand
(nur zum Transport!)
Netz Motoren Rauchmelder Hauptbedienstellen Lüftungstaster Wind-/Regen
Standard Anschlussplan
