Vertex Standard VX-2000U - Parts Layout

25

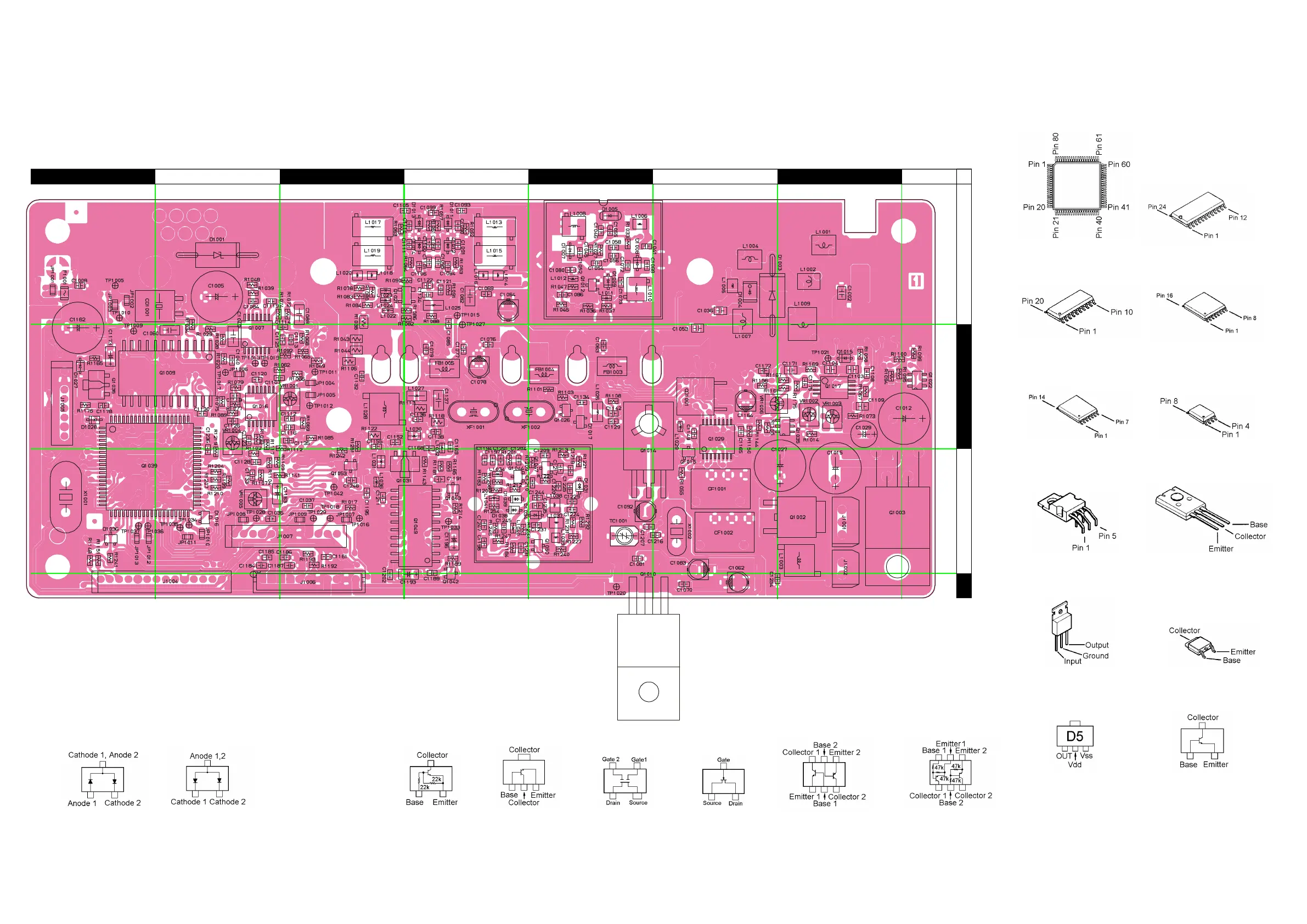

Parts Layout
DAP202U (P)
(D1016, 1036)
TDA2003H
(Q1003)
HA17805P
(Q1010)
NJM2902V
(Q1007, 1016)
SC370651FR2
(Q1049)
BA4116FV
TA31136FN (Lot. 2~)
(Q1029)
IMZ1 (Z1)
(Q1022)
2SK880GR (XG)
(Q1043)
SGM2016M (M-)
(Q1021)
2SB1201STP
(Q1002)
2SB1143S
(Q1014)
MX165BDW
(Q1009)
MB89P677ARFM (Lot. 1~)
MB89677ARPFM (Lot. 2~)
(Q1039)
DTC124EU (25)
(Q1050, 1053)
2SC3357 (RK)
(Q1031)
IMH6 (H6)
(Q1035)
2SC4116GR (LG)
(Q1015, 1042)
2SC4215Y (QY)
(Q1026)
2SC4226 (R24)
(Q1047)
2SC4227 (R34)
(Q1012)
2SC5107O (MFO)
(Q1044)
MA143 (MC)
(D1017)
NJM2904V
(Q1017)
MAIN Unit (Lot. 1~)
1
2
3
4
A C E FB D G H
Side A
RH5VA45AA (D5)
(Q1036)
