Vertex Standard VX-2500EV - Page 22

RF Unit
22

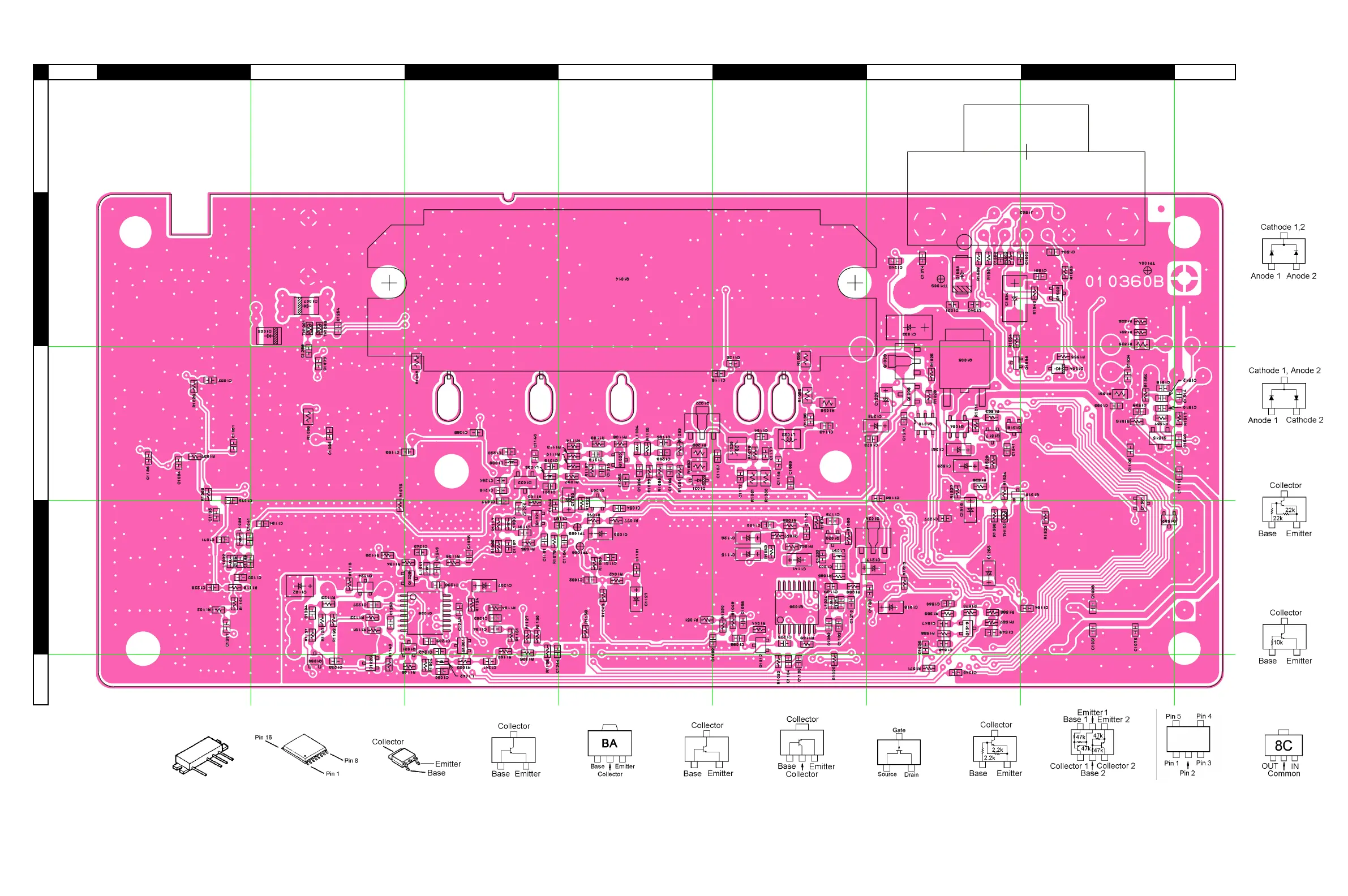

Parts Layout (Side B)
a
c
b
e
d
g
fh
1
3
4
2
RA30H1317M
(Q1014)
MB15A02PFV1
(Q1038)
TA31136FN
(Q1028)
2SA1602A (MF)
(Q1031)
2SB1132 (BA)
(Q1009)
2SB1201S
(Q1005)
2SC4116 (LG)
(Q1001)
2SC4154 (LE)
(Q1007, 1519)
2SC4215Y (QY)
(Q1029)
2SC5107 (MFO)
(Q1020, 1021, 1025)
2SC5415E (EA)
(Q1022)
2SJ125D (JD)
(Q1515)
DTB123EK (F12)
(Q1008)
IMH6A (H6)
(Q1010)
MM1216ENRE
(Q1004)
NJM78L05
(Q1024)
PDTC114TE (24)
(Q1508, 1510)
RT1N241M (N2)
(Q1012, 1030,
1516, 1517)
MC2850 (A7)
(D1501, 1502, 1503)
1SS321 (F9)
(D1022)
MC2848 (A6)
(D1024, 1026)
