Vertex VX-6R - Page 40

40
RF Unit (Lot. 3~)
Side A

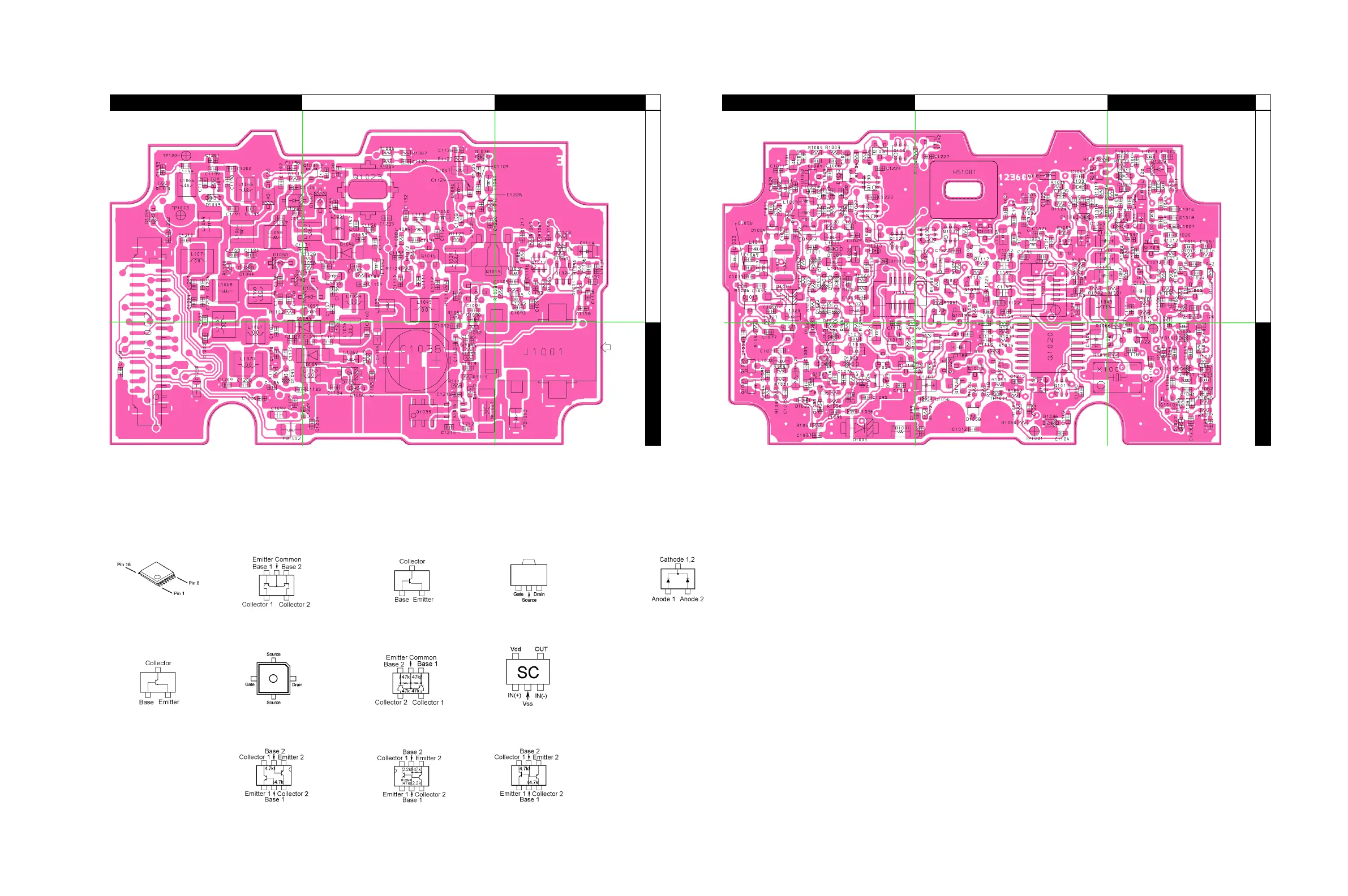

Parts Layout
Side B
DAN222 (N)
(D1004, 1015, 1029,
1031, 1033, 1034,
1037, 1042, 1053,
1057, 1058)
2SA1774 (FR)
(Q1026, 1028, 1031,
1038, 1039, 1040,
1041)
UMW1 (W1)
(Q1036)
2SC4617
(Q1029)
2SC5226 (LN)
(Q1011, 1016)
2SC5277 (D2)
(Q1003, 1005, 1010)
2SC5374 (NA)
(Q1017, 1018, 1019)
2SC5555ZD (ZD-)
(Q1001, 1002, 1004,
1006, 1007, 1008,
1009)
AC
1
2
B
1
2
acb
MB15A01PFV1
(Q1020)
2SK3475
(Q1015)
2SK3476
(Q1023)
UMD6N (D6)
(Q1012)
EMG2 (G2)
(Q1014)
EMB10 (B10)
(Q1037)
EMB3 (B3)
(Q1013, 1025, 1027,
1030, 1033)
TC75S51FU (SC)
(Q1024)
