ViewSonic PJD5111 Bedienungsanleitung

Verbindungen 17
Component-Video-Quellgerät anschließen
Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-Video-
Ausgänge verfügt:
• Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren.
• Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des
Gerätes in Frage kommt.
So schließen Sie den Projektor an ein Component-Video-Gerät an:
1. Schließen Sie ein Ende eines Adapterkabels für Component-Video zu VGA (D-Sub)
mit den drei RCA-Steckern an die Component-Video-Ausgänge der Videoquelle an.
Schieben Sie die farblich gekennzeichneten Stecker in die entsprechend farblich
gekennzeichneten Buchsen ein: Grün in Grün, Blau in Blau und Rot in Rot.
2. Schließen Sie das andere Ende des Component-Video-zu-VGA (D-Sub)-
Adapterkabels mit dem D-Sub-Stecker an die Buchse COMPUTER IN 1 oder
COMPUTER IN 2 des Projektors an.
3. Wenn Sie während einer Präsentation die Projektorlautsprecher (gemischtes Mono)
verwenden möchten, nehmen Sie ein geeignetes Audiokabel, und verbinden Sie ein
Kabelende mit der Audioausgangsbuchse des Geräts. Das andere Ende verbinden Sie
mit der AUDIO IN-Buchse des Projektors.
4. Sie können auf Wunsch auch ein anderes geeignetes Audiokabel verwenden und ein
Ende des Kabels an die AUDIO OUT-Buchse des Projektors und das andere Ende an
die externen Lautsprecher anschließen.
Nach dem Anschließen kann das Audio mit den OSD-Menüs des Projektors geregelt
werden. Siehe "Ton einstellen" auf Seite 34 für weitere Einzelheiten.

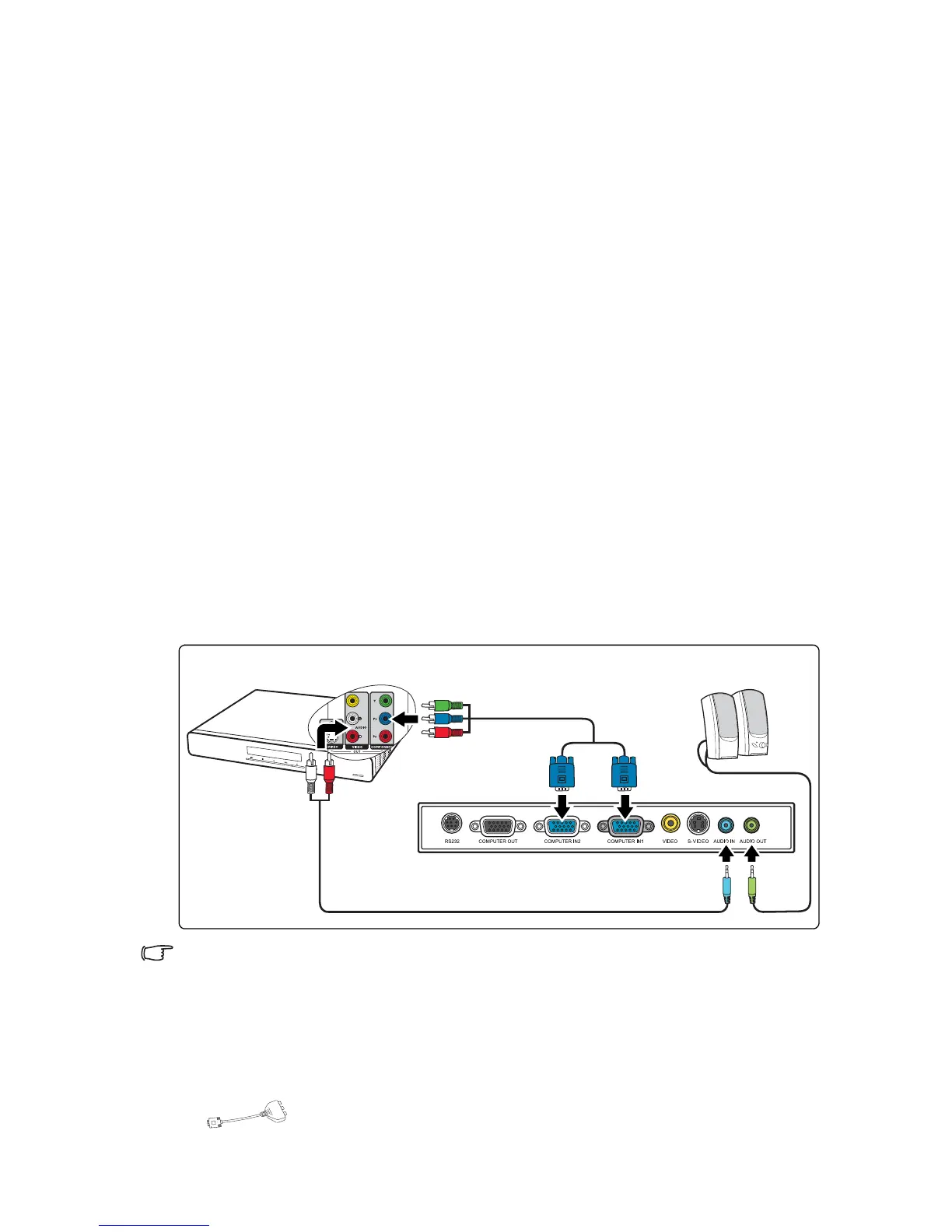

Die Verbindung muss letztendlich wie in der folgenden Abbildung gezeigt aussehen:
• Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein
Stereosignal eingeht. Siehe "Audiogeräte anschließen" auf Seite 16 für weitere
Einzelheiten.
• Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet
und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als
Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob
die Signalkabel ordnungsgemäß angeschlossen wurden.
•
AV-Gerät
Adapterkabel für
Component-Video zu
VGA (D-Sub)
Audiokabel
Audio
kabel
Lautsprecher
oder
Komponenten-Adapter
(ViewSonic P/N: CB-00008906)

ViewSonic PJD5111 Specifications

General

Projection distance	1.5/6 m
Vertical scan range	50 - 87 Hz
Horizontal scan range	30 - 70 kHz
Projection technology	DLP
Contrast ratio (typical)	2800:1
Screen size compatibility	35/155 \
Projector native resolution	SVGA (800x600)
Keystone correction, horizontal	40 °
Digital zoom	1.1 x
Focal length range	21 - 23 mm
I/O ports	1 × RCA jack 1 × 4-pin mini-DIN % × 15-pin mini D-sub(RGB)
Audio input	1 × 3.5 mm mini jack
Aspect ratio	4:3, 16:9
RS-232 ports	1
Dimensions (WxDxH)	264 x 225 x 96.4 mm
Power requirements	AC100–240V, 2.9 A, 50/60 Hz
Lamp power	189 W
Light source type	Lamp
Service life of light source	3000 h
RMS rated power	5 W
Serial interface type	RS-232
VGA (D-Sub) ports quantity	5
Certification	CB, ROHS, WEEE, UL/cUL, FCC-B, ICES-003, IRAM (Argentina), NOMPSB, C-tick, EK, CE, TUV/GS, GOST-R, Hygienic, SASO UKrSEPRO, CCC
Power consumption (typical)	242 W
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	10 - 90 %
Market positioning	Presentation

Weight and Dimensions

Weight	2300 g
