Questa è una telecamera IP P2P di nuova generazione che adotta un'innovativa tecnologia P2P. La telecamera, di alta
qualità e di facile congurazione, invia al vostro smartphone o PC un'immagine di video sorveglianza nitidissima. È
possibile comandarla a distanza da qualsiasi luogo e in qualsiasi momento e ricevere messaggi di notica in modalità
push sul proprio smartphone o indirizzo di posta elettronica non appena venga rilevato un allarme di movimento.

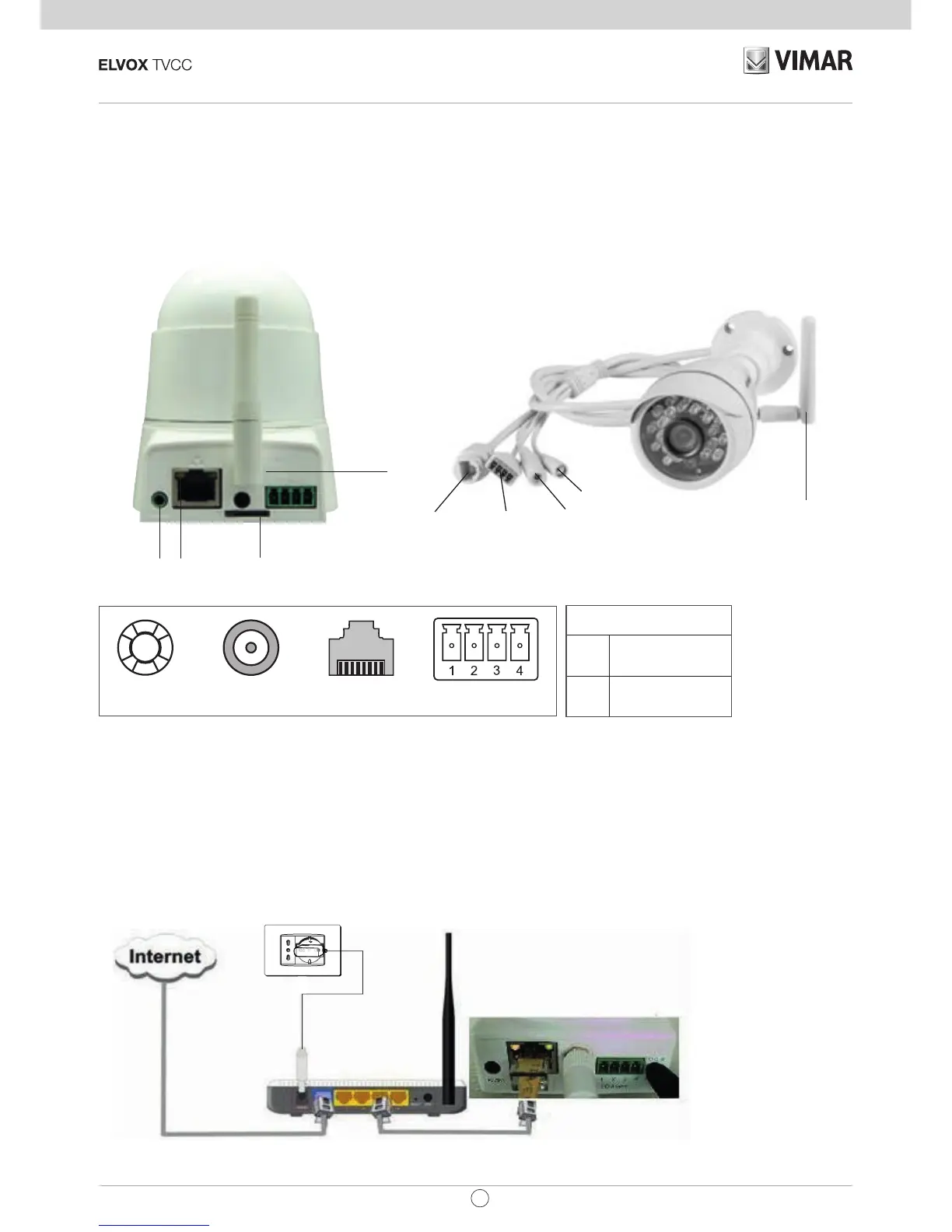

1. Installazione dell'hardware (rete cablata)
E󰀨ettuare i collegamenti della telecamera IP con l'alimentatore e il router. Vericare se la spia di alimentazione (verde)
e la spia di collegamento in rete (gialla) siano accese o meno.
Uscita
audio
Slot scheda
memoria SD
Porta di
rete
Antenna
WiFi
Antenna
WiFi
- Spia luminosa di alimentazione: sempre accesa quando l’alimentazione è inserita;
- Ingresso morsetti I/O: per il collegamento di sensori a infrarossi / allarme, etc.;
- Spia luminosa di rete: lampeggia sempre durante i trasferimenti di dati;
- Alimentatore: da collegare a un’alimentazione elettrica da 5 Vdc;
- Interfaccia cavo di collegamento in rete: per il collegamento al router / allo switch;
- Slot per scheda di memoria SD;
- Antenna WiFi: per la ricezione del segnale wireless.
- Uscita audio: per il collegamento di un altoparlante esterno.
2. Schema di collegamento del router
Morsetti
1 - 2
Uscita
(5 V 0,35 A max)
3 - 4 Ingresso
Reset Alimentazione Rete
Morsetti I/O
allarme
Legenda connettori ingressi/uscita
Reset
Alimentazione
Morsetti I/O
Allarme
Porta di rete
