4.1- Cablaggio linea alimentazione
All’interno del vano trasformatore è presente un morsetto con fusibile di protezione da 2 AT, collegare la fase nel polo corrispondente al fusibile.

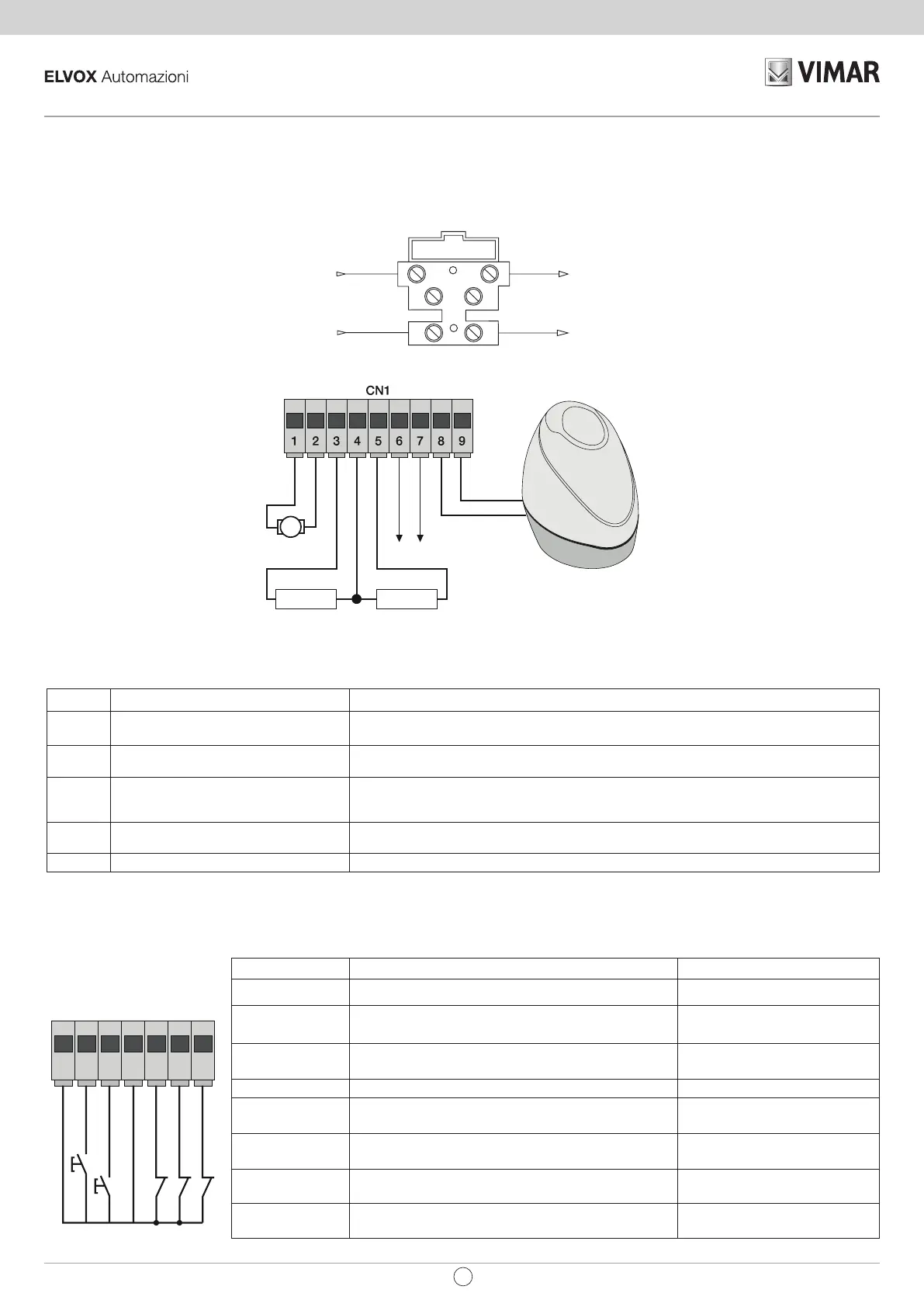

4.2- Cablaggio lampeggiante, luce di cortesia e spia di segnalazione movimento cancello/barriera
Morsetti Descrizione Funzione
1-2 Uscita motore Uscita per il comando del motore elettrico a 12 Vdc potenza nominale 50 W
(morsetto numero 1 bianco, morsetto numero 2 marrone)
3-4 Luce di cortesia o secondo canale radio Uscita a 12 Vdc massimo carico 65mA, può essere programmata come uscita temporizzata
(60 secondi) o uscita secondo canale radio (3 = GND / 4 = +12 Vdc).
4-5 Uscita spia di segnalazione Uscita a 12 Vdc massimo carico 65mA, lampeggia lentamente durante l’apertura, acceso a
cancello/barriera fermo aperto, lampeggio veloce durante la chiusura e spento a cancello/bar-
riera chiuso ( 4= +12 Vdc / 5= GND).
6-7 Uscita alimentazione accessori Uscita a 12 V dc massimo 300 mA per alimentazione delle fotocellule e accessori
(6 = +12 Vdc, 7= GND)
8-9 Uscita per lampeggiante Uscita a 12 V dc massimo carico 15 W per lampeggiante (8 = GND, 9 = + 12 Vdc).
Fusibile 2 A L 250 V (Rete: 230 V, 240 V)
Fusibile 4 A L 250 V (Rete: 110 V, 117 V, 125 V)
Rete
Trasformatore
12 Vdc 15 W max
12 V dc 65 mA max
Luce di cortesia o
secondo canale radio
12 V dc 65 mA max
spia segnalazione movi-
mento cancello/barriera
Uscita alimentazione
accessori 12 Vdc 300mA
-
+
- -
+
-
+
Motore
elettrico
Fig. 4
Fig. 5
bianco
marrone
N.B.: non modificare il cablaggio dell’uscita motore (morsetto 1 e 2) il parametro numero 31 seleziona la direzione di apertura
Tabella descrizione ingressi:
la centrale viene fornita con gli ingressi normalmente chiusi ponticellati (STOP, FOTO e STPA) togliere il ponte dall’ingresso che si intende utilizzare.
Numero morsetto Descrizione Tipo ingresso
10-13-18 Comune ingressi di comando (GND permanente) -
11
Ingresso di comando sequenziale, per il
comando della corsa completa del cancello/barriera
Normalmente aperto
12
Ingresso di comando sequenziale, per il
comando della corsa pedonale del cancello
Normalmente aperto
14 Ingresso per arresto del cancello/barriera Normalmente chiuso
15
Ingresso fotocellula, attivo durante la chiusura del
cancello/barriera
Normalmente chiuso
16
Ingresso bordi o fotocellula interna, attivo durante la chiu-
sura e l’apertura del cancello/barriera
Configurabile : normalmente chiuso
o bilanciato a 8,2 K ohm
17
Ingresso finecorsa di apertura con parametro 31 in OFF
Ingresso finecorsa di chiusura con parametro 31 in ON
Normalmente chiuso
19
Ingresso finecorsa di chiusura con parametro 31 in OFF
Ingresso finecorsa di apertura con parametro 31 in ON
Normalmente chiuso
10 11 12 13 14 15 16
COM
APCH
APED
COM
STOP
FOTO
STPA
CN2
