Vimar ELVOX RS02 User Manual

4
RS02
IT
RX1
+-CNCN
A+
-
RX2
+-CNCNA
+-
+
COM
-
-
TX
1T
X2
FOTO
COM COM
N.O. N.O.
N.C. N.C.

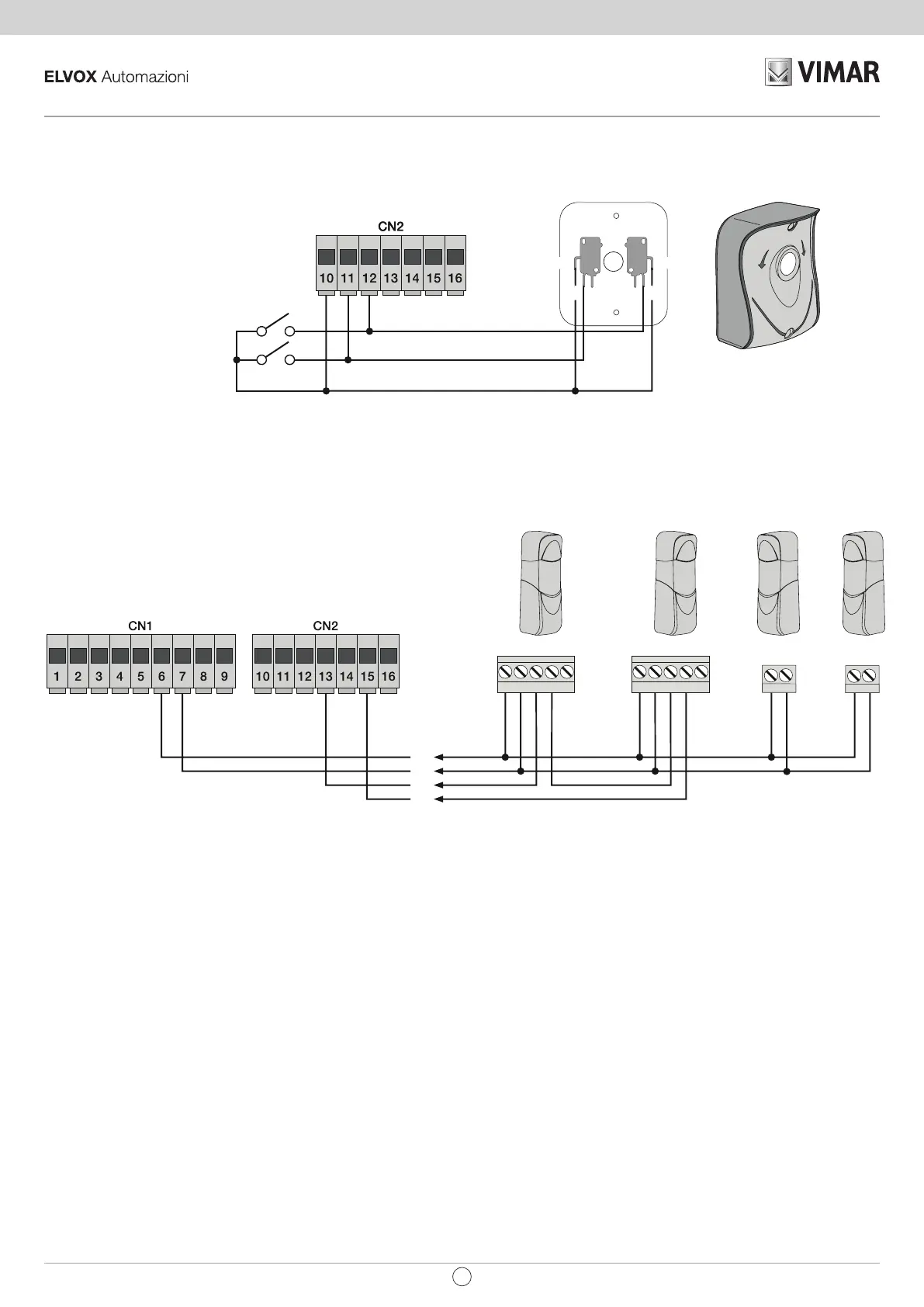

4.3- Collegamento pulsanti di comando e selettore a chiave
Contatti normalmente aperti (i LED rossi AP/CH o APED si accendono quando viene azionato il selettore o i pulsanti collegati in parallelo):
4.4- Collegamento fotocellule
Contatto normalmente chiuso (a fotocellule non impegnate il LED FOTO deve essere acceso), se non utilizzato fare un ponticello tra COM. e
FOTO, è necessario rispettare la polarità per l’alimentazione delle fotocellule:
Fig. 6
Fig. 7
Art. EDS1
PED
APCH
COM
COM
-
+
FOTO
comando apertura pedonale
comando apertura
