5
RS02
IT
RX
+-CNCNA
+-
+
COM
STPA
-
-
TX

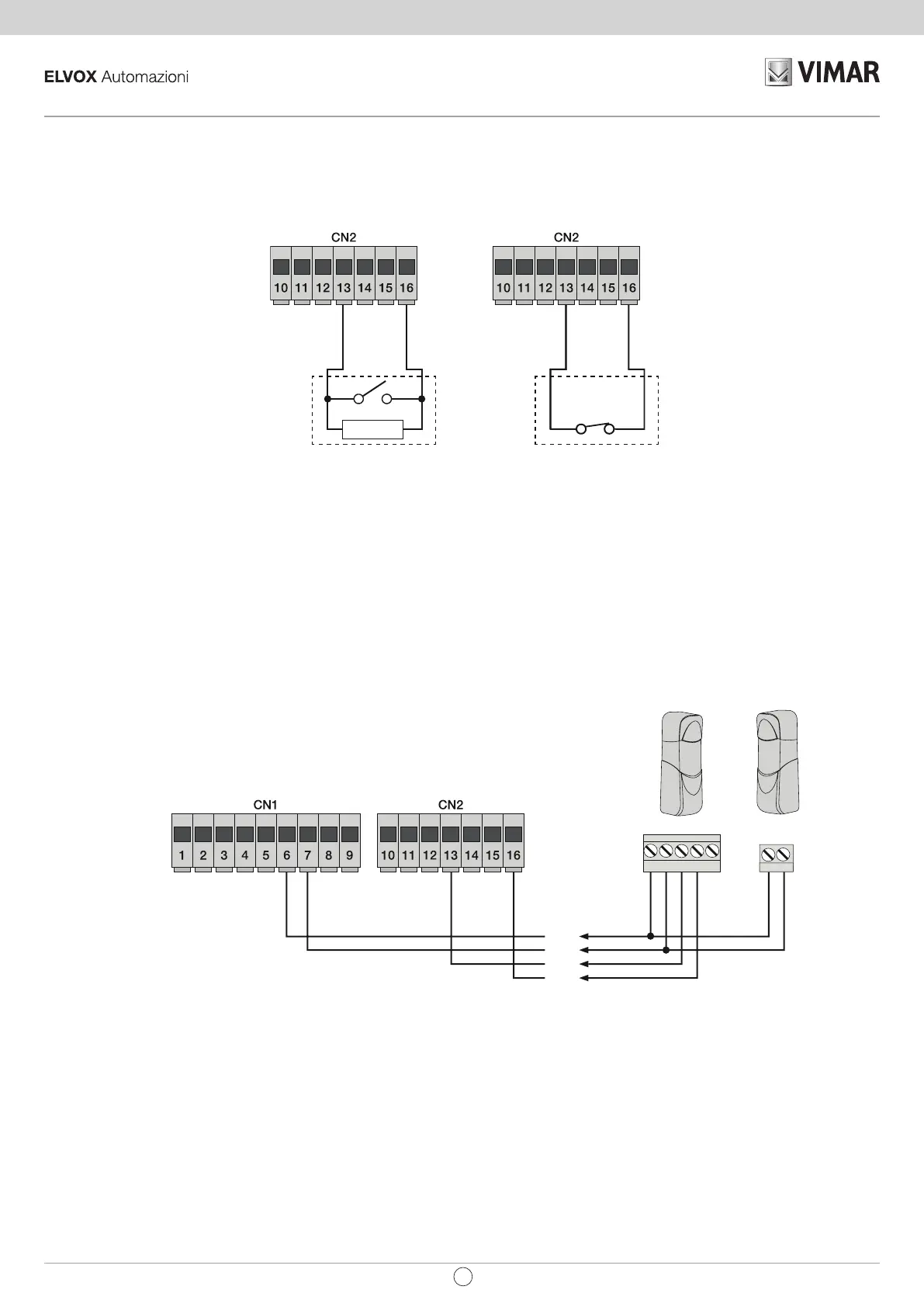

4.5- Collegamento bordo sensibile o fotocellula interna
Con bordo o fotocellula non impegnato il LED STPA deve essere acceso vedi parametro 6. Se non utilizzato fare un ponticello tra COM e STPA.
Nel caso sia collegato un bordo sensibile il parametro 6 deve essere settato a 2 e collegando un bordo sensibile resistivo portare il parametro 6
a 3 (l'intervallo del bordo durante l'apertura fa invertire il movimento del cancello/barriera per circa 10 cm mentre durante la chiusura comanda
l'aperture totale)
4.6 Collegamento fotocellula interna
Se l’ingresso STPA viene collegato al ricevitore della fotocellula, portare il parametro 6 a 1 impostazione di defaut (se viene impegnata la fotocellula
interna il cancello/barriera si ferma, sia durante l'apertura sia durante la chiusura e poi rimane fermo fino a quando viene liberata la fotocellula, per poi
ripartire in apertura).
Collegamento bordo a Switch
Collegamento bordo sensibile resistivo
8,2 KW
Fig. 8
Fig. 9
COM
COM
STPA
STPA
COM
STPA
-
+
STPA come
fotocellula intena
