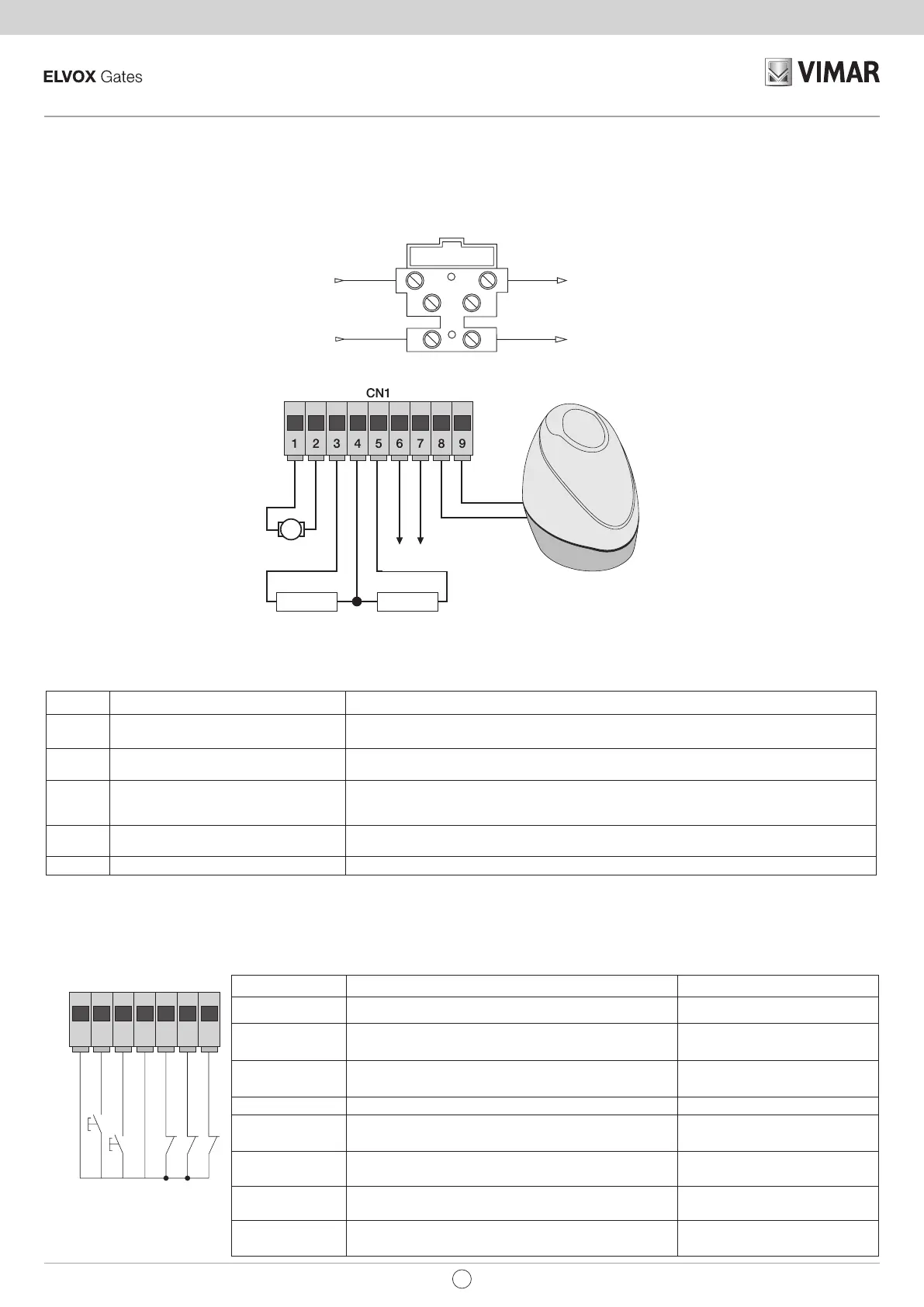

Preinstalación
4.1- Cableado de la línea de alimentación
En el interior del alojamiento del transformador hay un borne con fusible de protección de 2 AT: conecte la fase al polo correspondiente al fusible.
4.2- Cableado de luz rotativa, luz de cortesía y piloto de señalización del movimiento de la cancela/barrera
Bornes Descripción Función
1-2 Salida motor Salida para el control del motor eléctrico de 12 Vcc, potencia nominal 50 W
(borne número 1 blanco, borne número 2 marrón)
3-4 Luz de cortesía o segundo canal de radio Salida de 12 Vdc, carga máxima 65 mA, se puede programar como salida temporizada (60 se-
gundos) o salida del segundo canal de radio (3 = GND / 4 = +12 Vdc).
4-5 Salida piloto de señalización Salida de 12 Vdc, carga máxima 65 mA, parpadea lentamente durante la apertura, está en-
cendido con la cancela/barrera parada abierta, parpadea rápidamente durante el cierre y está
apagado con la cancela/barrera cerrada (4= +12 Vdc / 5= GND).
6-7 Salida alimentación accesorios Salida de 12 Vcc, máximo 300 mA, para alimentación de fotocélulas y accesorios
(6 = +12 Vdc, 7= GND)
8-9 Salida para luz rotativa Salida de 12 Vcc, carga máxima 15 W, para luz rotativa (8 = GND, 9 = + 12 Vdc).
Fusible 2 A L 250 V (red: 230 V, 240 V)
Fusible 4 A L 250 V (red: 110 V, 117 V, 125 V)
Red
Transformador
12 Vcc 15 W máx
12 Vcc 65 mA máx
Luz de cortesía o se-
gundo canal de radio
12 Vcc 65 mA máx
Piloto señalización movi-
miento cancela/barrera
Salida alimentación acce-
sorios 12 Vcc 300 mA
-
+ -
-+
-
+
Motor
eléctrico
Fig. 4
Fig. 5
blanco
marrón
Nota: no modifique el cableado de la salida del motor (bornes 1 y 2), el parámetro número 31 selecciona la dirección de apertura.
10 11 12 13 14 15 16
COM
APCH
APED
COM
STOP
FOTO
STPA
CN2
Tabla de descripción de entradas:
La central se suministra con las entradas normalmente cerradas puenteadas (STOP, FOTO y STPA) por lo que hay que retirar el puente de la entrada
que se desea utilizar.
Número de borne Descripción Tipo de entrada
10-13-18 Común entradas de mando (GND permanente) -
11
Entrada de mando secuencial, para
accionar la carrera completa de la cancela/barrera
Normalmente abierta
12
Entrada de mando secuencial, para
accionar la carrera peatonal de la cancela/barrera
Normalmente abierta
14 Entrada para la parada de la cancela/barrera Normalmente cerrada
15
Entrada de la fotocélula, activada durante el cierre de la can-
cela/barrera
Normalmente cerrada
16
Entrada de bordes o fotocélula interna, activada durante el
cierre y la apertura de la cancela/barrera
Configurable: normalmente cerrada
o compensada a 8,2 kiloohmios
17
Entrada fin de carrera de apertura con parámetro 31 en OFF
Entrada fin de carrera de cierre con parámetro 31 en ON
Normalmente cerrada
19
Entrada fin de carrera de cierre con parámetro 31 en OFF
Entrada fin de carrera de apertura con parámetro 31 en ON
Normalmente cerrada
