Vimar ELVOX RS02 User Manual

74
RS02
PED
APCH
COM
-
+
FOTO

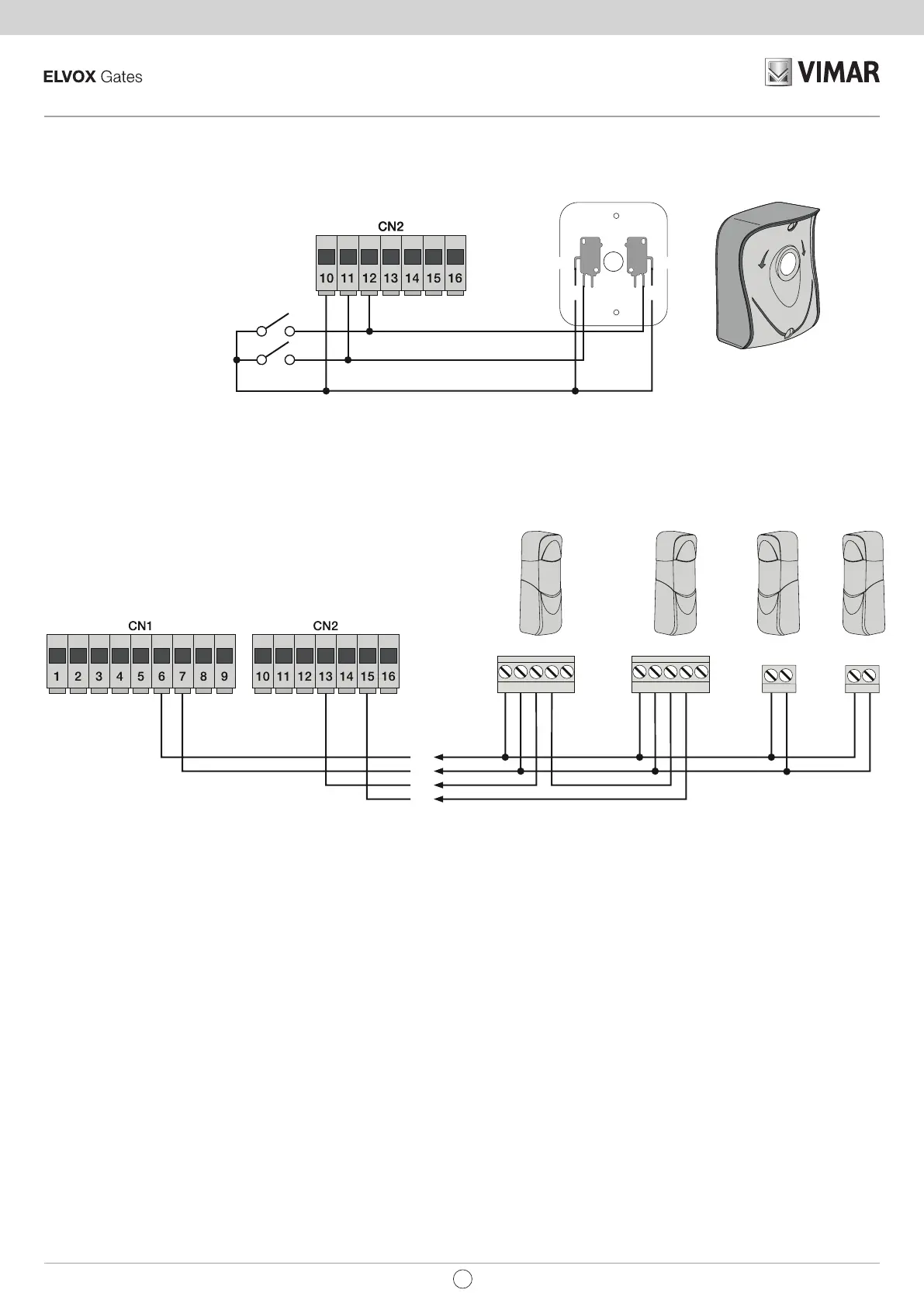

4.3- Conexión de pulsadores de mando y selector de llave
Contactos normalmente abiertos (los LEDS rojos AP/CH (APERTURA/CIERRE) o APED (APERTURA PEATONAL) se encienden al accionar el
selector o los pulsadores conectados en paralelo):
4.4- Conexión de fotocélulas
Contacto normalmente cerrado (con las fotocélulas libres, el LED FOTO debe estar encendido); si no se utiliza, puentee COM y FOTO y respete
la polaridad para la alimentación de las fotocélulas:
Art. EDS1
mando de apertura peatonal
mando de apertura
Fig. 6
Fig. 7
ES
RX1
+-CNCN
A+
-
RX2
+-CNCNA
+-
+
COM
-
-
TX
1T
X2
FOTO
COM COM
N.O. N.O.
N.C. N.C.
COM
