75
RS02

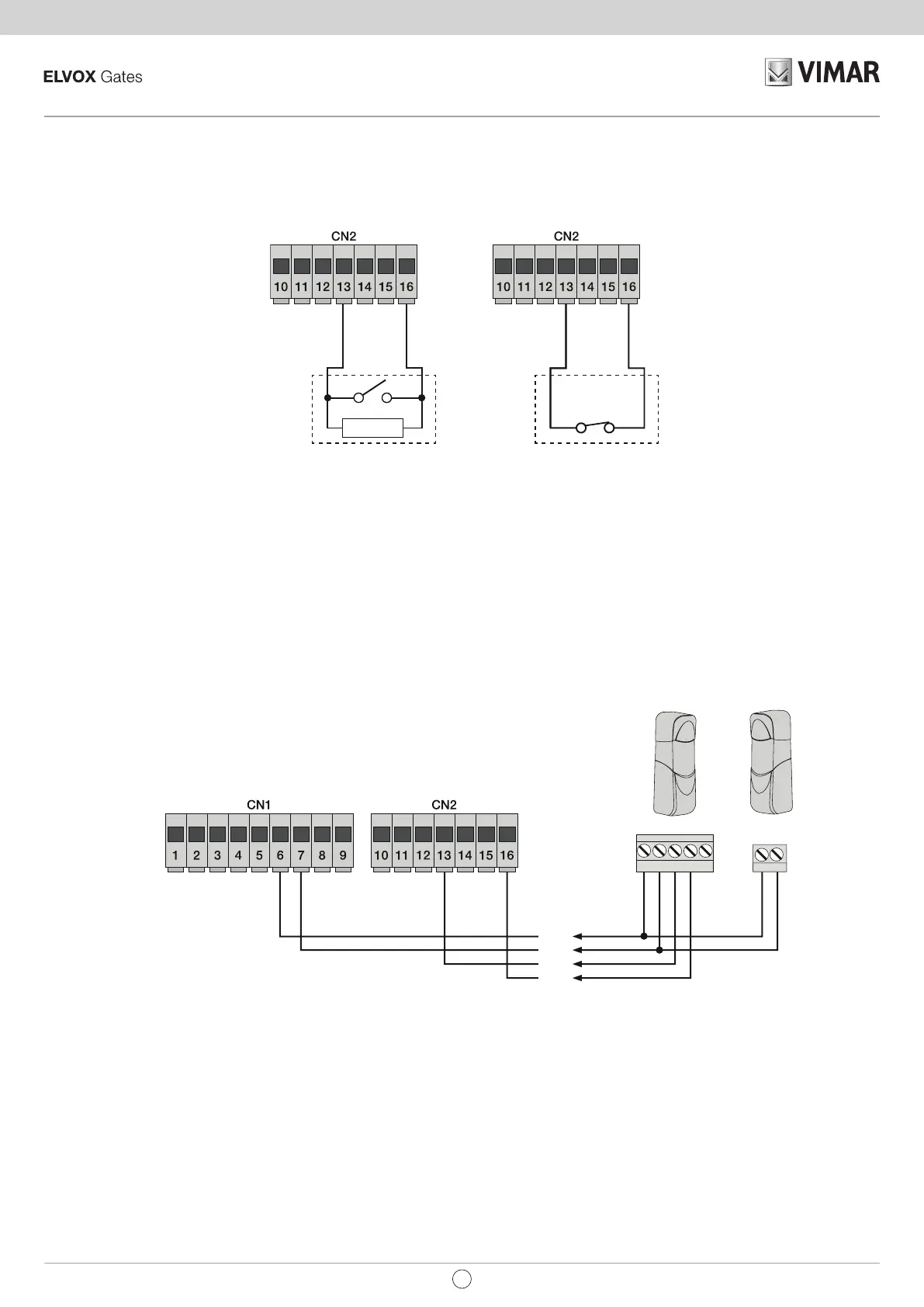

4.5- Conexión del borde sensible
Cuando el borde sensible o la fotocélula están libres, el led STPA debe estar encendido, véase el parámetro 6. Si no se utiliza, hay que puentear
COM y STPA. Si se conecta un borde sensible a un interruptor, el parámetro 6 debe configurarse a 2, y si el borde sensible es resistivo, el paráme-
tro 6 debe configurarse a 3 (la actuación del borde durante la apertura hace invertir el movimiento de la cancela/barrera unos 10 cm, mientras que
durante el cierre acciona la apertura total).
4.6- Conexión de la fotocélula interna
Si la entrada STPA se conecta al receptor de la fotocélula, configure el parámetro 6 a 1 como configuración por defecto (si la fotocélula interna está
ocupada, la cancela/barrera se para, tanto durante la apertura como durante el cierre y luego permanece parada hasta que se libere la fotocélula, para
posteriormente volver a arrancar con una maniobra de apertura).
STPA como
fotocélula interna
Conexión borde con interruptor
4.5.1 Conexión del borde sensible resistivo
Fig. 8
Fig. 9
COM
STPA
8,2 KW
COM
STPA
STPA
+
-
COM
STPA
-
+
ES
RX
+-CNCNA
+-
+
COM
STPA
-
-
TX
COM
STPA come
fotocellula intena
