Vimar ELVOX RS02 User Manual

76
RS02
RX
+-CNCNA
+-
+
COM
SAFETY
-
-
TX
RX1
+-CNCN
A+
-
RX2
+-CNCNA
+-
+
-
TX1 TX2

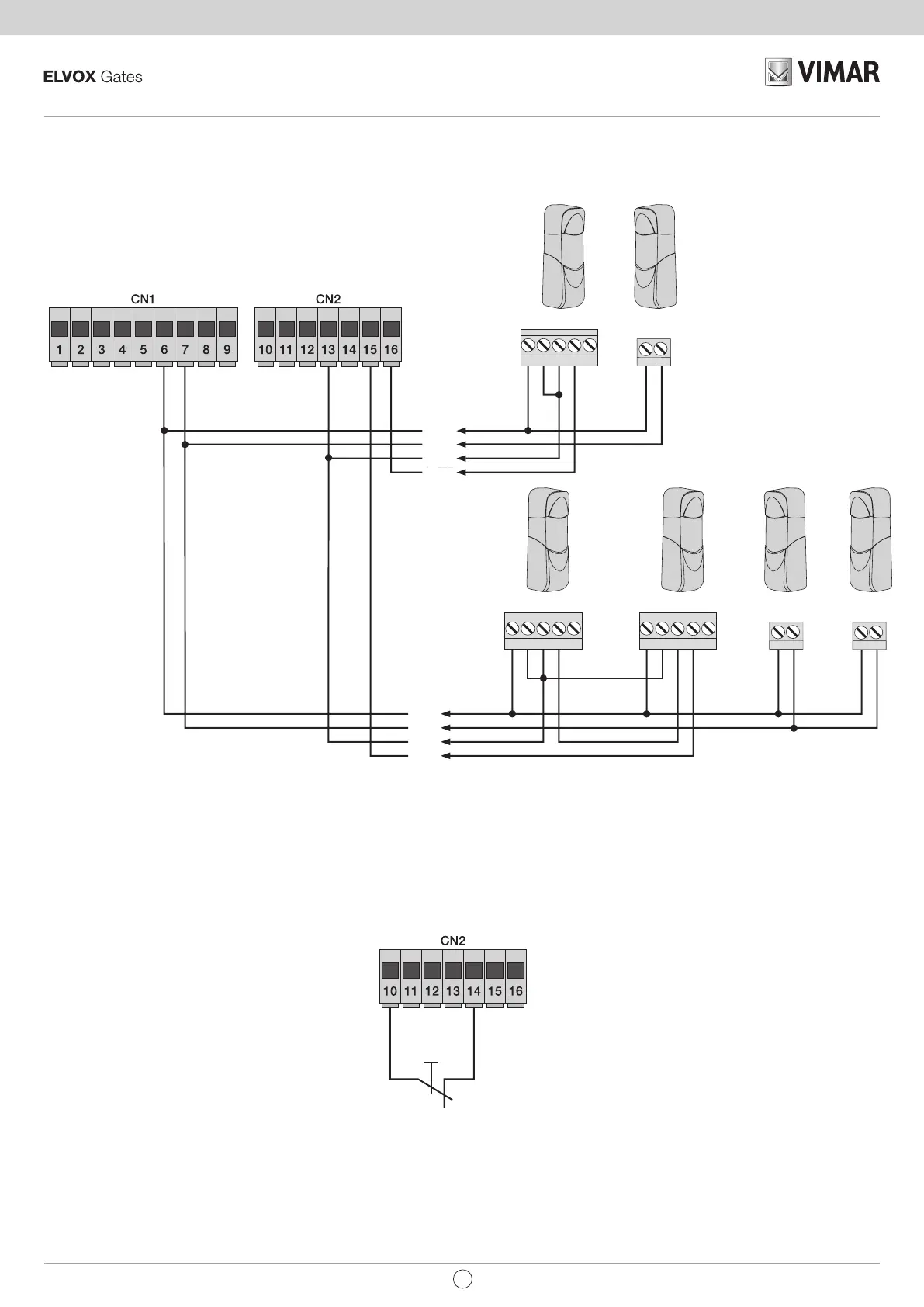

4.6.1 Conexión de fotocélulas con función Fototest activada
Si se activa la función Fototest (la central comprueba el funcionamiento de las fotocélulas, véase el parámetro 8), respete la siguiente conexión (cada vez
que el motor se pone en marcha, la central interrumpe la alimentación al transmisor de la fotocélula para comprobar su funcionamiento):
Conexión del pulsador de parada, contacto normalmente cerrado: la apertura del contacto provoca la parada de la cancela/barrera y la suspensión del
tiempo de cierre automático (con el pulsador libre, el led STOP debe estar encendido); si no se utiliza, hay que puentear COM y STOP.
4.7- Conexión del pulsador de parada
Nota: si en la instalación no hay fotocélulas, bordes sensibles o pulsadores de parada (las entradas FOTO, STPA y STOP deben puentearse con
COM, borne 13), no active la función Fototest.
STPA como
fotocélula interna
Pulsador normalmente
cerrado
Fig. 10
Fig. 11
COM
COM
FOTO
STPA
+
-
COM
FOTO
STPA
COM
STOP
ES
