118

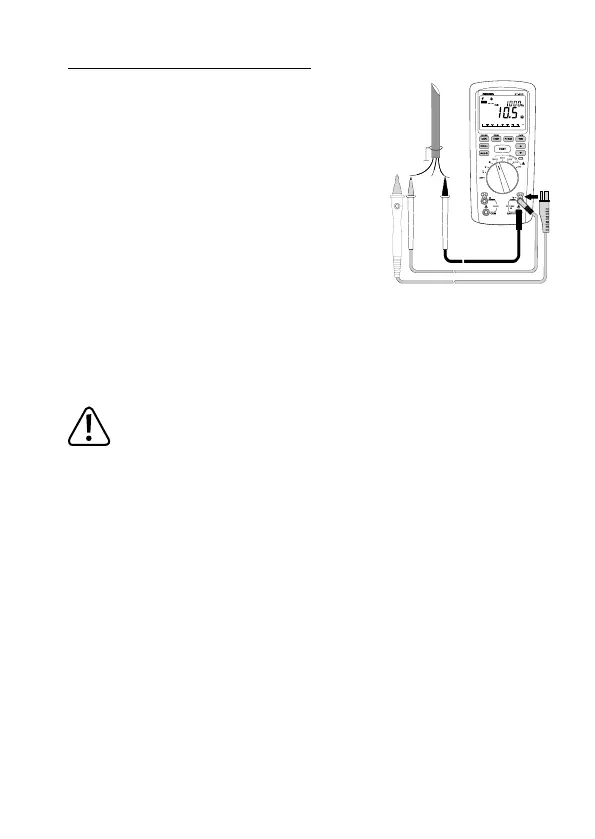

Voor een isolatiemeting gaat u als volgt te werk:
- Schakel de DMM in en kies de meetfunctie „INSULATION“
en het betreffende hulpspanningsbereik.
- Steek het rode meetsnoer in de rode meetbus „V“ (8),
het zwarte meetsnoer in de „EARTH“-meetbus (7). Voor
het meten met één hand kunnen ook de meegeleverde
krokodillenklemmen of het optionele op afstand bestuurde
meetsnoer gebruikt worden.
- In de display verschijnen vier strepen „- - - -“ en de een-
heid „MΩ“.
- De kleine display rechtsboven geeft de hulpspanning
weer. Deze kan met de twee pijlknoppen in stappen van
10% van 50% tot 120% van het geselecteerde spannings-
bereik worden ingesteld.
- Verbind de beide meetsondes (rood = plus/zwart = min) met het te meten object. De meet-
snoeren met krokodillenklemmen vergemakkelijken het hanteren tijdens de meting of bij de
duurmeting.
Tijdens de meting waarschuwen een pieptoon, een knipperend bliksempic-
togram en de rode waarschuwingslampen (10) voor de toegepaste testspan-
ning op de meetsnoeren.
- Voor een enkele meting drukt u op de knop „TEST“ en houdt u deze voor de duur van de
meting ingedrukt. Op de display verschijnt „TEST“ en na een korte tijd wordt de isolatie-
weerstand en de actuele test-hulpspanning weergegeven. Wacht totdat het hoofdscherm
gestabiliseerd is. Dit kan enige seconden duren. Laat de knop „TEST“ los, om de meting te
onderbreken.
- De laatste meetwaarde wordt weergegeven en het meetcircuit wordt ontladen. Laat de
meetsnoeren aangesloten totdat de hulpspanningsweergave op nul staat.
- Voor een duurmeting houdt u de knop „TIME/LOCK“ ca. 2 sec. ingedrukt. Op de display
verschijnt het slot-pictograml.
- Druk kort op de knop „TEST“ om de isolatietest te starten. De duurmeting-module kan door
het opnieuw indrukken van de knop „TEST“ onderbroken worden.
