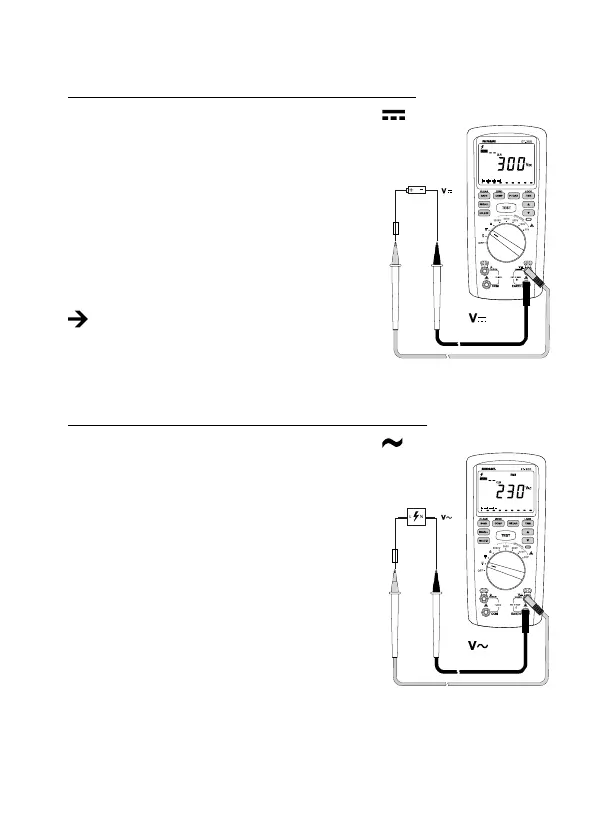

b) Spannungsmessung „V“
Zur Messung von Gleichspannungen „V/DC“ gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „V
“.
- Stecken Sie die rote Messleitung in die rote Messbuchse
„V“ (8), die schwarze Messleitung in die „EARTH“-Mess-
buchse (7).
- Verbinden Sie die beiden Messspitzen mit dem Mess-
objekt (Batterie, Schaltung usw.). Die rote Messspitze
entspricht dem Pluspol, die schwarze Messspitze dem
Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen mit
dem augenblicklichen Messwert im Display angezeigt.
Sobald bei der Gleichspannung ein Minus „-“ vor dem
Messwert erscheint, ist die gemessene Spannung
negativ (oder die Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das
DMM aus.
Zur Messung von Wechselspannungen „V/AC“ gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „V
“
- Stecken Sie die rote Messleitung in die rote Messbuchse
„V“ (8), die schwarze Messleitung in die „EARTH“-
Messbuchse (7).
- Verbinden Sie die beiden Messspitzen mit dem Mess-
objekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
