c) Mesure de résistance à faible impédance « Ω »
Assurez-vous que tous les éléments de circuit, tous les circuits et compo-
sants à mesurer, ainsi que d’autres objets de mesure sont bien hors tension
et déchargés.
Dès que l’entrée de mesure détecte une tension électrique (>2 V), le symbole
« EXT » s’afche et la mesure est bloquée pour des raisons de sécurité.
L’appareil de mesure permet de mesurer des résistances dans la plage des faibles impé-
dances de 0,01 Ω à 20 kΩ. La mesure de la résistance est effectuée pour l’obtention de
valeurs mesurées précises avec un courant d’essai d’environ 200 mA.
Pour la mesure de la résistance, procédez comme suit :
- Allumez le DMM et sélectionnez la fonction de mesure « Ω ».

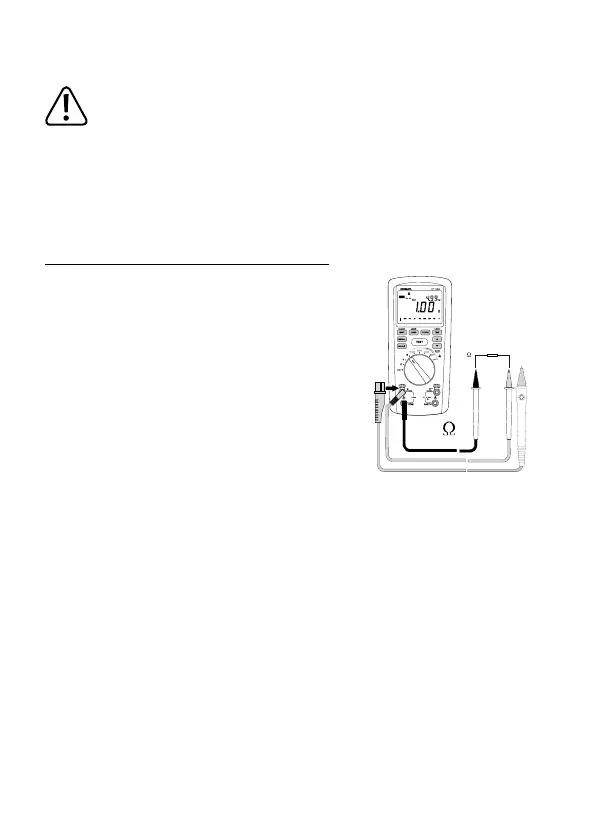

- Branchez le câble de mesure rouge dans la prise de
mesure Ω (5) et le câble de mesure noir dans la prise de
mesure COM (6).
- Assurez-vous de la continuité des câbles de mesure en
reliant les deux pointes de mesure.
- Appuyez sur la touche « TEST » pour déclencher une me-
sure. Une valeur de résistance d’environ < 2 ohms s’afche
ensuite (résistance interne des câbles de mesure).
- An de compenser la valeur de résistance indiquée,
appuyez sur la touche « COMP/ZERO » pendant environ
3 s. La valeur mesurée est enregistrée et l’afchage remis à zéro.
- Reliez les deux pointes de mesure avec l’objet à mesurer.
- Pour déclencher la mesure, pressez brièvement la touche « TEST » ou le bouton de la
pointe de test sur le câble de mesure à déclenchement à distance. La mesure est déclen-
chée avec un signal sonore et terminée automatiquement.
- La valeur de mesure s’afche à l’écran à condition que l’objet à mesurer n’ait pas une haute
impédance ou ne soit pas interrompu. Attendez que la valeur afchée se soit stabilisée. Le
petit écran afche la tension de mesure de l’appareil de mesure.
- L’afchage de « OL » (pour overload = dépassement) ou « > » sur l’écran indique que vous
avez dépassé la plage de mesure ou que le circuit de mesure est interrompu.
- Quand la mesure est terminée, débranchez les câbles de mesure de l´objet à mesurer et
éteignez le DMM.
