Commande via une résistance réglable (potentiomètre)
L’alimentation peut être commandée à distance avec un potentiomètre externe (5 kOhm) sur toute la plage de
tension et de courant.
Procéder comme suit pour le raccordement:

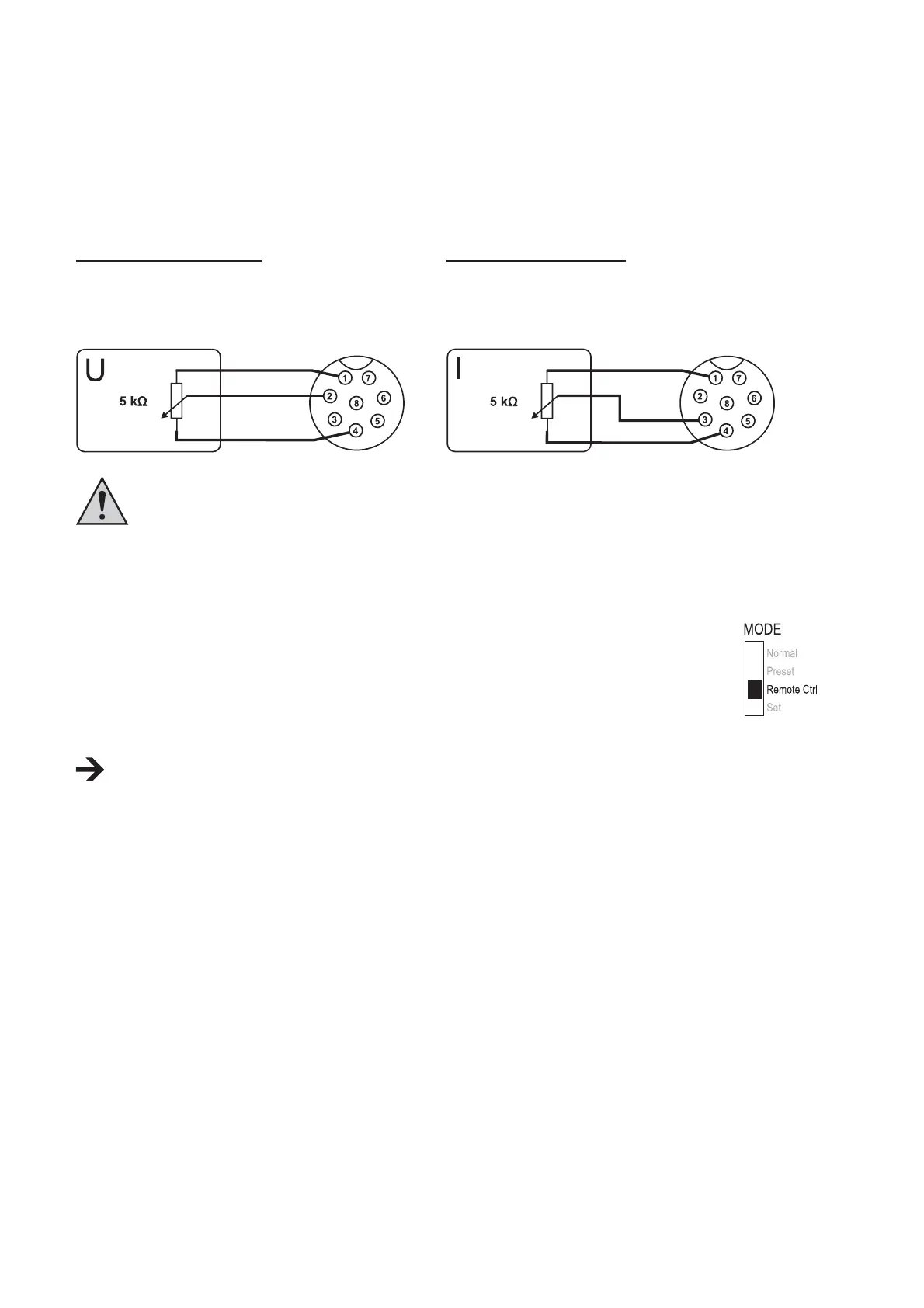

Reliez les câbles de raccordement du connecteur à distance comme illustré :
Réglage de la tension « U » : Réglage de la tension « I » :
Raccord 1 sur une extrémité de la résistance Raccord 1 sur une extrémité de la résistance
Raccord 2 sur le contact glisseur de la résistance Raccord 3 sur le contact glisseur de la résistance
Raccord 4 sur la deuxième extrémité de la résistance Raccord 4 sur la deuxième extrémité de la résistance
Ne pas court-circuiter les connexions 1 et 4.
Mettre le réseau d´alimentation hors circuit, puis relier ensuite le connecteur distant à la prise Remote située au dos.
9LVVHUODEDJXHGH¿[DWLRQH[WpULHXUH
Mettez le bloc d’alimentation en marche.
3ODFH]O¶LQWHUUXSWHXU©02'(ªVXUODSRVLWLRQ©5HPRWH&WUOª/¶DI¿FKDJH©5($5&21752/ª
s’allume.
Les valeurs de sortie désirées peuvent être réglées via le potentiomètre externe. Contrôler le bon
fonctionnement de l´ensemble de la plage de réglage. Vous pouvez contrôler la tension de sortie sur l’écran.
Raccordez, pour le contrôle du réglage du courant, la sortie principale arrière (11, 12) avec un câble court
VXI¿VDPPHQWJURVDXPRLQVPP&RQWU{OHUOHERQIRQFWLRQQHPHQWGHOHQVHPEOHGHODSODJHGHUpJODJH
Si vous n’avez plus besoin de la fonction de commande à distance, mettez le bouton MODE en position « Normal ».
