Sortie commande à distance (marche/arrêt)
La sortie DC peut être activée et désactivée par un contact de sécurité.
Procéder comme suit pour le raccordement:

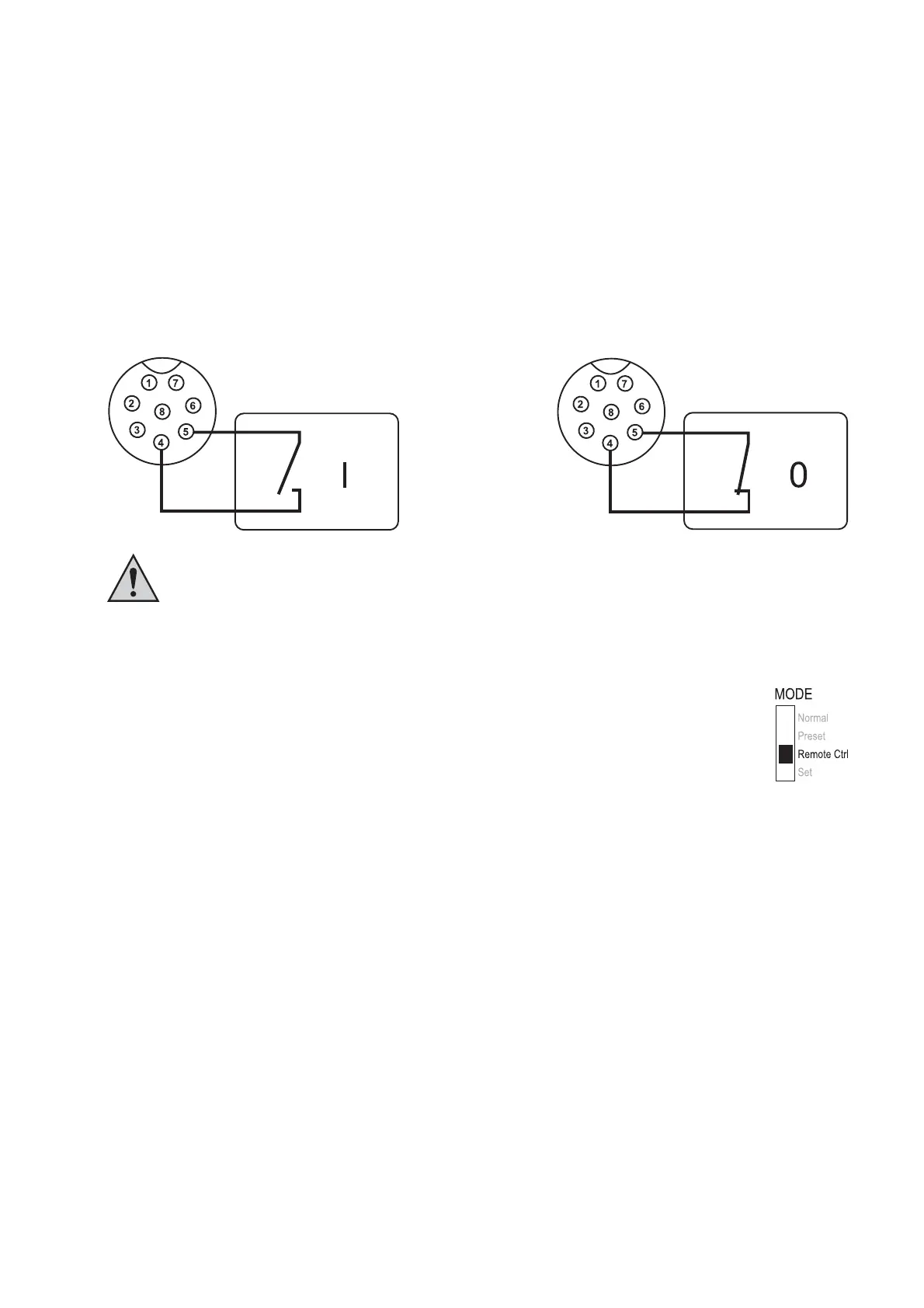

Reliez les câbles de raccordement du connecteur à distance comme illustré.
Contactez les raccordements 4 et 5 avec un contact de sécurité sans potentiel.
8QHIRLVODVRUWLHGpVDFWLYpHOHVDI¿FKDJHVG¶pWDWV©&9ªHW©&&ªFOLJQRWHQW/µpFUDQDI¿FKHHQVXLWHOHV
paramètres en cours de la tension de sortie (2) et du courant de sortie (3).
/RUVTXHODVRUWLHHVWGpVDFWLYpHYRXVSRXYH]Gp¿QLUOHVYDOHXUVGHVRUWLHjOµDLGHGHVUpJXODWHXUVGHWHQVLRQHW
de limitation de courant (8)..
Aucune tension ne doit être mise sur les contacts 4 et 5.
Mettre le réseau d´alimentation hors circuit, puis relier ensuite le connecteur distant à la prise Remote située au dos.
9LVVHUODEDJXHGH¿[DWLRQH[WpULHXUH
Mettez le bloc d’alimentation en marche.
3ODFH]O¶LQWHUUXSWHXU©02'(ªVXUODSRVLWLRQ©5HPRWH&WUOª/¶DI¿FKDJH©5($5&21752/ª
s’allume.
Lorsque le contact de sécurité est ouvert, la sortie DC est activée, lorsqu’il est fermé, la sortie DC est
désactivée. Contrôler le bon fonctionnement de la fonction de commutation.
Lorsque la sortie DC est désactivée, « O P OFF » apparaît à l’écran.
Si vous n’avez plus besoin de la fonction de commande à distance, mettez le bouton MODE en position « Normal ».
