Serienbetrieb
Im Serienbetrieb können die Ausgänge A und B zur Spannungsverdoppelung eingesetzt werden. In diesem
Modus sind die Ausgänge A und B intern in Reihe verschaltet. Eine externe Zusatzbeschaltung entfällt.
Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Betätigen Sie den Wahlschalter „series“ (6). Die rote Anzeige über dem Schalter leuchtet.
Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein.
Die Spannungseinstellung erfolgt in Kombination mit Ausgang A und B. Die beiden Spannungsanzeigen
(A und B) müssen addiert werden; die Summe entspricht der Ausgangsspannung.
Die Stromeinstellung erfolgt wahlweise durch Ausgang A oder B.
Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

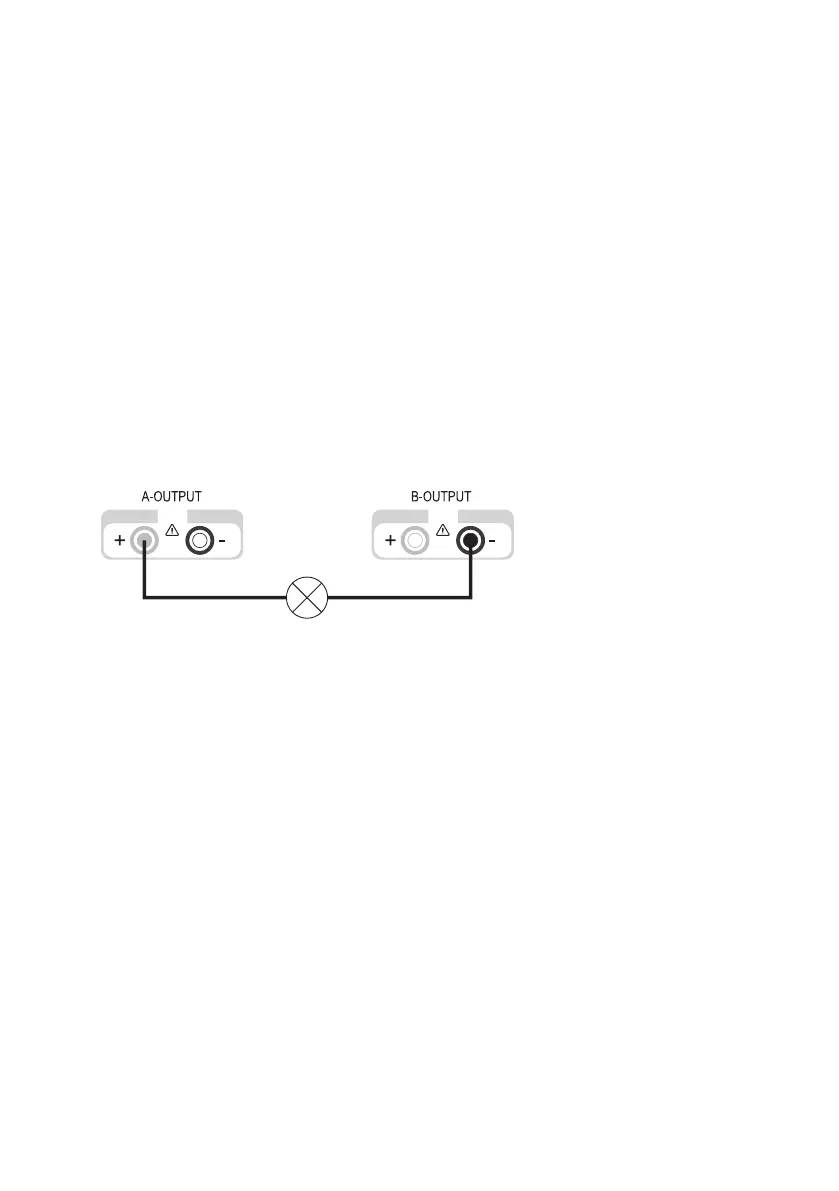

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ (24) von Ausgang A und den
Minuspol (-) mit der blauen Buchse „-“ (16) von Ausgang B.
Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.
Die Stromaufnahme des angeschlossenen Verbrauchers wird in beiden Displays gleichzeitig angezeigt.
Der Strom einer Anzeige entspricht dem Ausgangsstrom.
Die Stromeinstellregler beider Ausgänge dürfen sich nicht in Position Minimum
(Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung
nicht genutzt werden kann.
