Individueel bedrijf
Bij het individuele bedrijf kunnen de beide uitgangen onafhankelijk van elkaar aangesloten en ingesteld
worden. Deze functie maakt het gebruik van 2 verschillende uitgangsspanningen mogelijk.
Verwijder de aangesloten verbruikers van de uitgangen A en B.
Schakel de voeding in via de aan/uit-schakelaar (1). De bedrijfsindicator (2) licht op en op het display
worden spanning en stroom weergegeven.
Bedien de keuzeschakelaar „individual“ (8). De rode indicator boven de schakelaar brandt. De uitgangen
A en B kunnen afzonderlijk geregeld worden.
Stel de parameters in naar wens zoals beschreven in het hoofdstuk “In gebruik nemen”.
Controleer nogmaals de correct ingestelde uitgangsspanning.

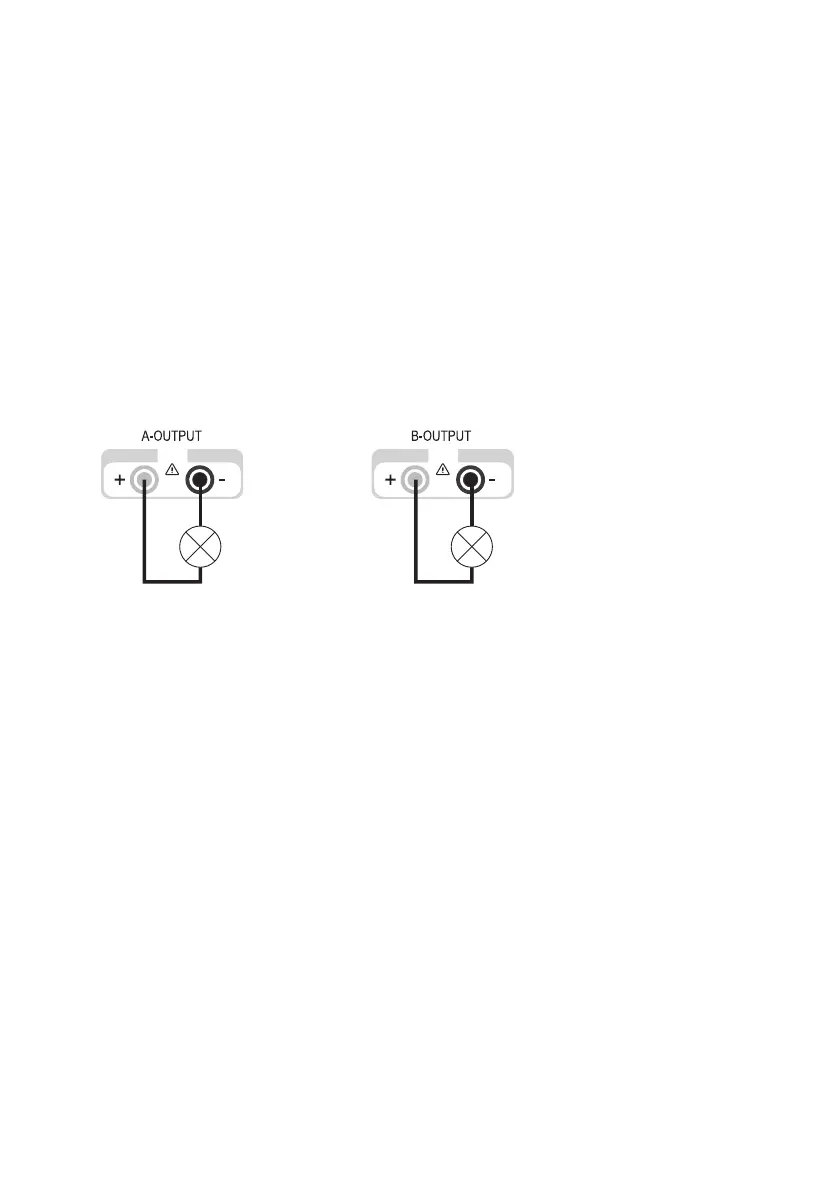

Verbind de pluspool (+) van de verbruiker met de rode bus „+“ en de minpool (-) met de blauwe bus „-„
van de betreffende uitgang (A/B).
De aangesloten verbruiker kan nu worden ingeschakeld.
De stroomopname van de aangesloten verbruiker wordt in het display in ampère (A) weergegeven.
Parallelbedrijf
Bij het parallelbedrijf kunnen de uitgangen A en B gebruikt worden voor het verdubbelen van de stroom.
In deze modus zijn de uitgangen A en B intern parallel geschakeld. Tot max. 10 A is geen externe bijko-
mende kanaalindeling nodig.
Verwijder de aangesloten verbruikers van de uitgangen A en B.
Schakel de voeding in via de aan/uit-schakelaar (1). De bedrijfsindicator (2) licht op en op het display
worden spanning en stroom weergegeven.
Bedien de keuzeschakelaar „parallel“ (7). De rode indicator boven de schakelaar brandt.
Stel de parameters in naar wens zoals beschreven in het hoofdstuk “In gebruik nemen”. De spannings-
instelling gebeurt uitsluitend via uitgang A (master). De spanningsregelaar van uitgang B is gedactiveerd
De stroominstelling gebeurt in combinatie met uitgang A en B. De som van de beide stroomaanduidingen
komt overeen met de uitgangsstroom.
Controleer nogmaals de correct ingestelde uitgangsspanning.
