67

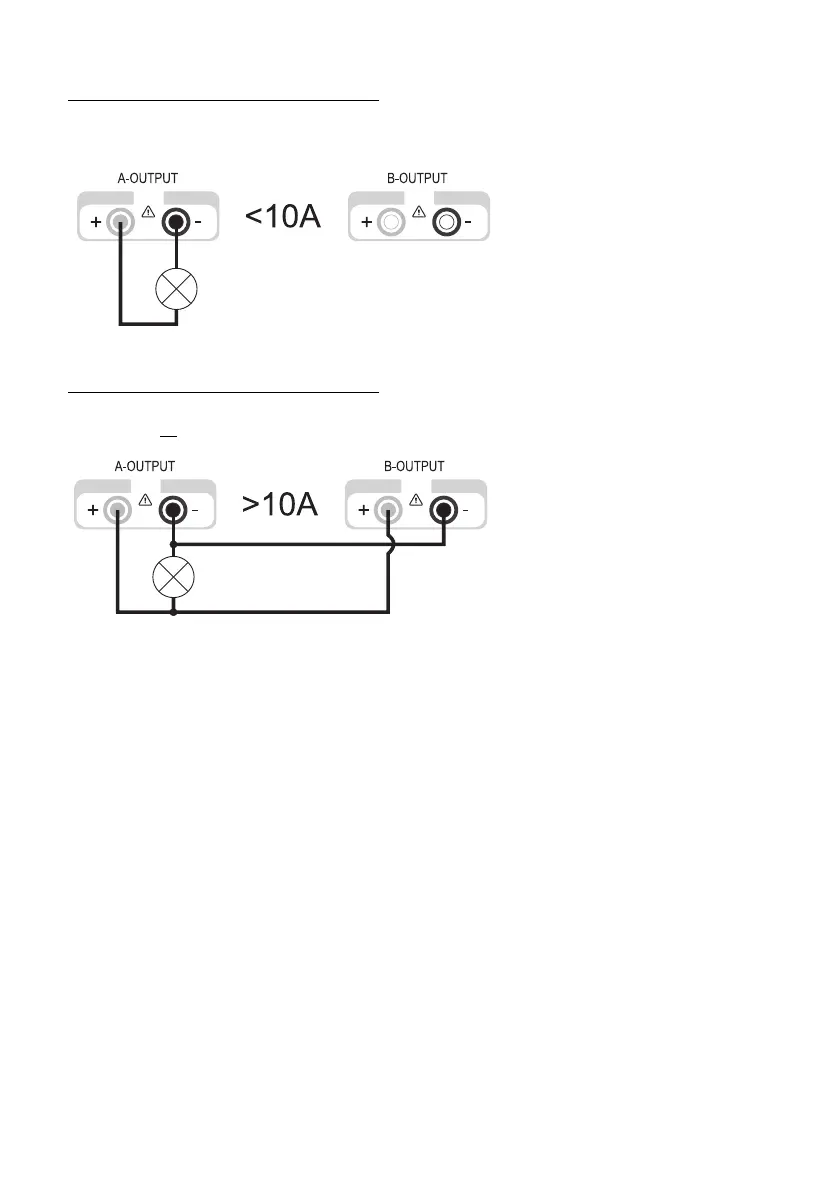

Aansluiting bij een totale uitgangsstroom <10
A:
Verbind de pluspool (+) van de verbruiker met de rode bus „+“ en de minpool (-) met de blauwe bus „-„
van uitgang A.
Aansluiting bij een totale uitgangsstroom >10
A:
Verbind de pluspool (+) van de verbruiker met de rode bus „+“ en de minpool (-) met de blauwe bus „-„
van uitgang A en
B.
☞
De dubbele aansluiting verhoogt de geleiderdoorsnede en vermindert de spanningsver-
lies op de leidingen. Gebruik de aansluitkabel met dezelfde lengte en dezelfde geleider-
doorsnede.
De aangesloten verbruiker kan nu worden ingeschakeld.
De stroomopname van de aangesloten verbruiker wordt in het display in ampère (A) weergegeven. De
som van de beide stroomaanduidingen komt overeen met de uitgangsstroom.
