Serienbetrieb mit Master-Regelung
Dieser Modus dient wie der normale Serienbetrieb zur Spannungsverdoppelung von Ausgang A und B.
Der Unterschied zum normalen Serienbetrieb liegt in der Regelung. Spannung und Strom werden hier
ausschließlich über die Einstellregler von Ausgang A geregelt. Die Ausgänge A und B sind intern in Reihe
verschaltet. Eine externe Zusatzbeschaltung entfällt.
Entfernen Sie angeschlossene Verbraucher von Ausgang A und B.
Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Die Betriebsanzeige (2) leuchtet und im
Display erscheint die Spannungs- und Stromanzeige.
Betätigen Sie den Wahlschalter „series tracking“ (5). Die rote Anzeige über dem Schalter leuchtet.
Stellen Sie die Parameter nach Ihren Vorgaben wie im Kapitel „Inbetriebnahme“ beschrieben ein. Die
Spannungs- und Stromeinstellung erfolgt nur über die Einstellregler von Ausgang A. Die beiden
Spannungsanzeigen (A und B) müssen addiert werden; die Summe entspricht der Ausgangsspannung.
Kontrollieren Sie nochmals die korrekt eingestellte Ausgangsspannung.

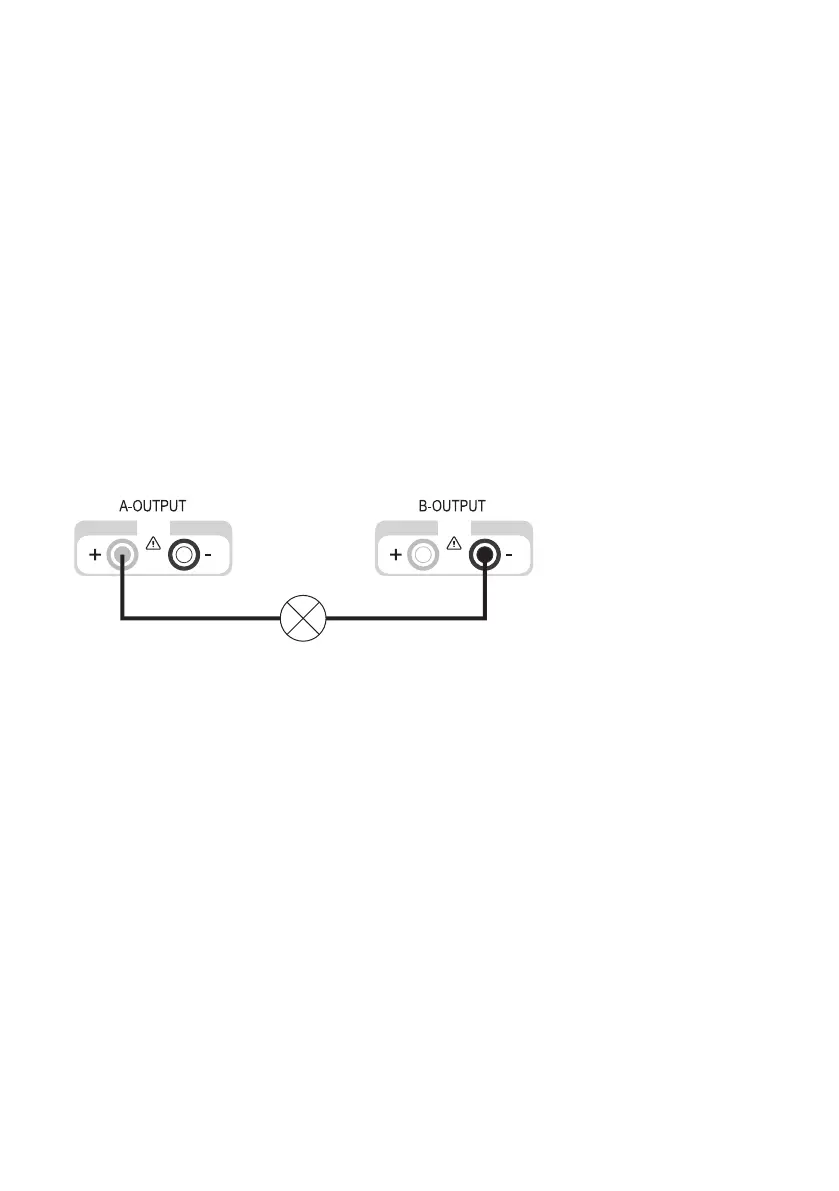

Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ (24) von Ausgang A und den
Minuspol (-) mit der blauen Buchse „-“ (16) von Ausgang B.
Der angeschlossene Verbraucher kann jetzt eingeschaltet werden.
Die Stromaufnahme des angeschlossenen Verbrauchers wird in beiden Displays gleichzeitig angezeigt.
Der Strom einer Anzeige entspricht dem Ausgangsstrom.

Die Stromeinstellregler beider Ausgänge dürfen sich nicht in Position Minimum
(Linksanschlag) befinden, da sonst der volle Einstellbereich für die Spannung
nicht genutzt werden kann.
