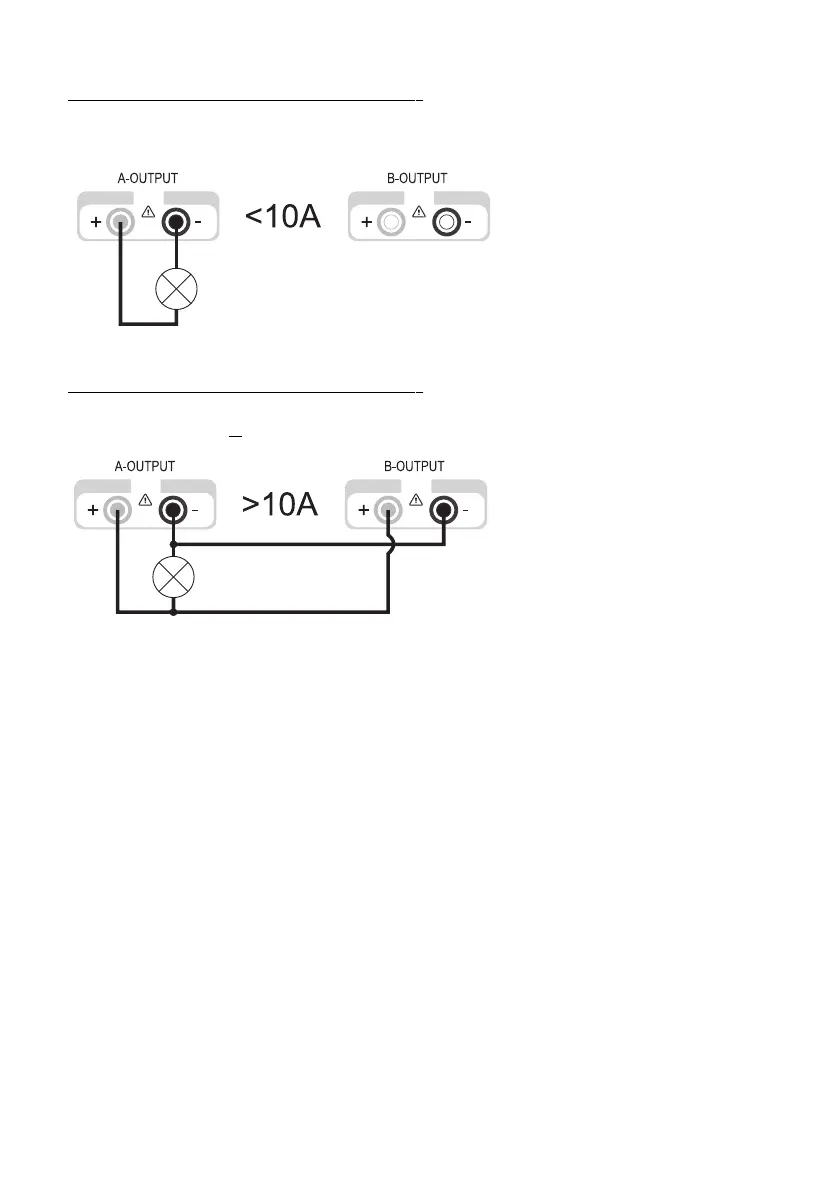

Branchement en cas de courant de sortie total < 10
A :
Reliez la borne positive (+) du consommateur à la douille rouge « + » (4) et la borne négative (-) à la
douille bleue « - » de la sortie A.
Branchement en cas de courant de sortie total > 10
A :
Reliez la borne positive (+) du consommateur à la douille rouge « + » et la borne négative (-) à la douille
bleue « - » des sorties A et
B.
☞
Le double raccordement augmente la section de conducteur et réduit la baisse de ten-
sion sur les câbles. Utilisez un câble de raccordement de même longueur et de même
section de conducteur.
Le consommateur raccordé peut maintenant être mis en marche.
La consommation de courant du consommateur raccordé s’affiche à l’écran en ampères (A). La somme
des deux indicateurs de courant correspond au courant de sortie.
