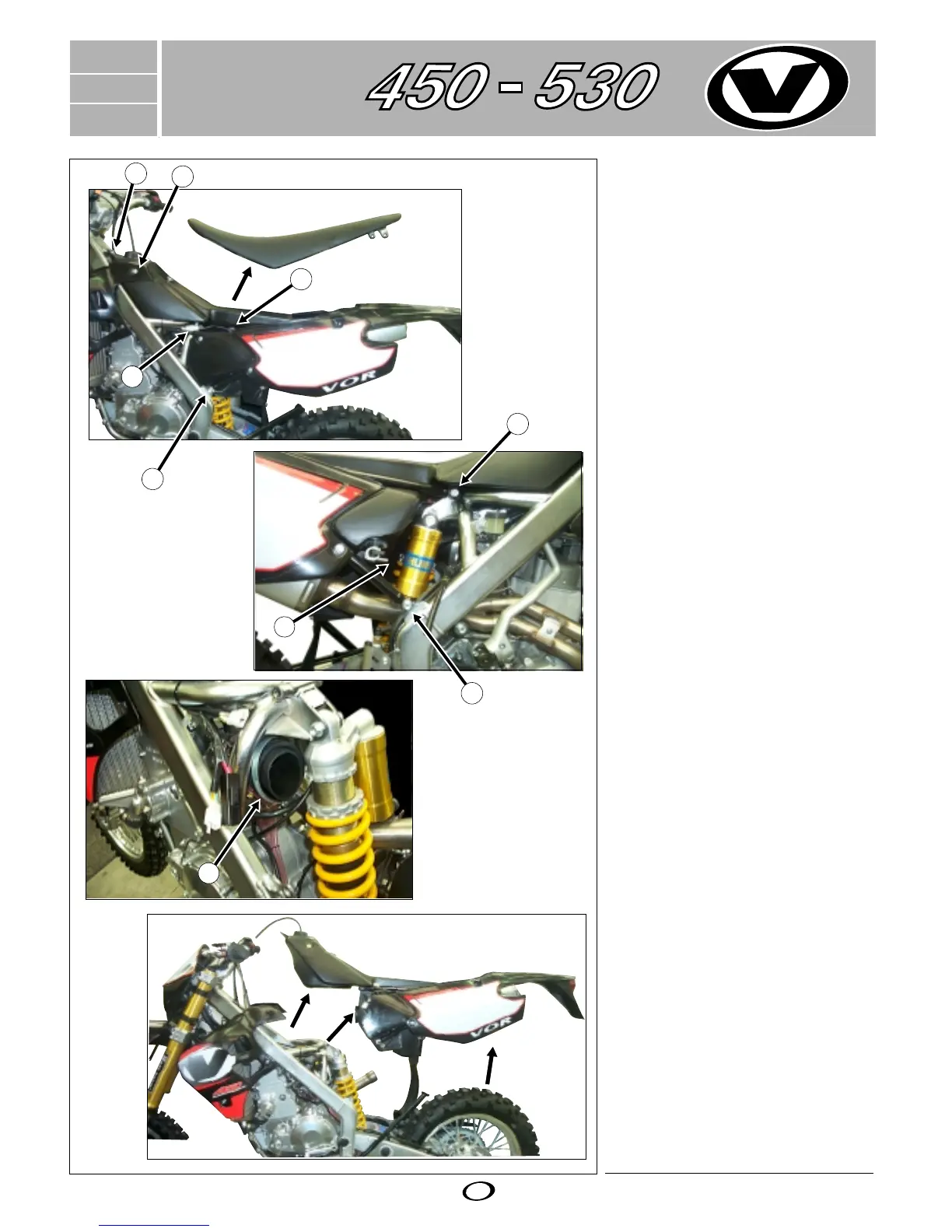

Fig. 36
Smontaggio complessivo:
serbatoio,sella,telaietto.
Per intervenire sul motore senza
impedimenti, può risultare comodo
asportare la parte superiore del
motociclo come rappresentato in foto.
Seguire le istruzioni:
-
Rimuovere la sella
-
Togliere la vite di fissaggio
serbatoio-telaio A e serbatoio-
fianchetti laterali anteriori B
(Fig.35).
-
Estrarre il perno centrale C e le viti
D che uniscono il telaietto
posteriore al telaio (Fig.35-36).
-
Chiudere il rubinetto del
carburante e togliere il tubetto G
(Fig.36).
-
Sconnettere il cablaggio elettrico E
(Fig.35).
-
Allentare la fascetta di innesto del
manicotto sulla scatola filtro aria F
(Fig.37).
- Sollevare il complessivo in
oggetto (Fig.38).
Fig. 35
Fig. 37
Fig. 38
EN-E
EN-MAR
MX
1
M.Y.2004 ed.01/03
Pag.
40
G
A
C
D
E
F
B
C
D
