M.Y.2004 ed.01/03
Pag.
42

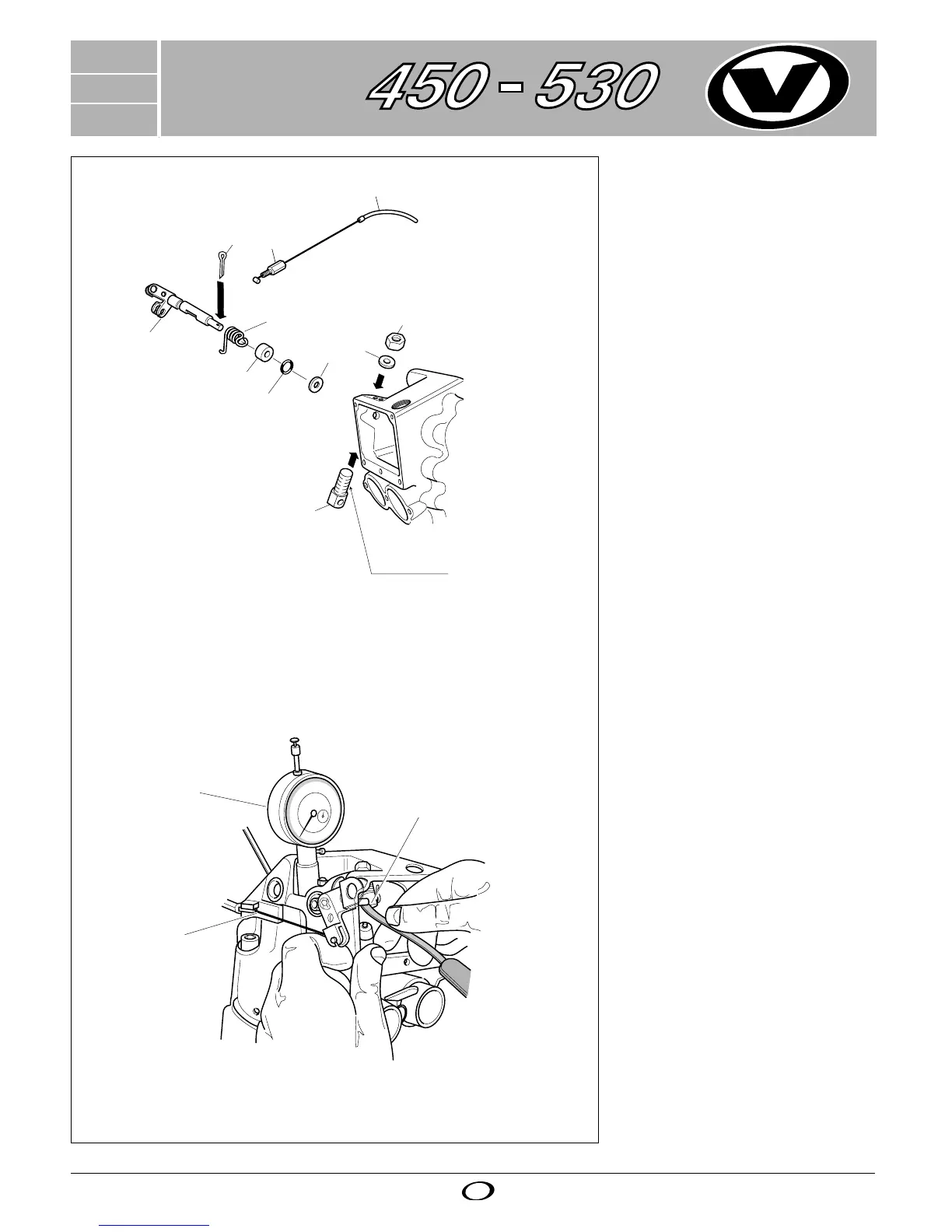

Montaggio alberino decompressore
Procedere al montaggio dell'alberino
(1) a valvole aperte.
1. Dal lato esterno della testa calzare
sullo stesso la molla di ritorno, il
distanziale e l'anello di tenuta.
2. Infilare l'alberino nell'apposita sede
della testa e nel guida albero.
3. Inserire la rondella di rame e
bloccare il tutto con la coppiglia.(6)
Regolazione decompressore
1. Posizionare il pistone al P.M.S. (pun-
to morto superiore) mediante compara-
tore "C" (Fig.40).
2. Misurare con spessimetro il gioco
tra il bilancere e la parte piana del-
l'alberino decompressore con valvole
chiuse: il valore corretto è di 0,4 mm.
3. Se necessario procedere alla rego-
lazione con il registro a filo "B"
(Fig.40).
Fig. 39
Fig. 40
A
4
6
4
5
1
3
2
7
10
B
C
5
9
Loctite 243
EN-E
EN-MAR
MX
1
