M.Y.2004 ed.01/03
Pag.
48

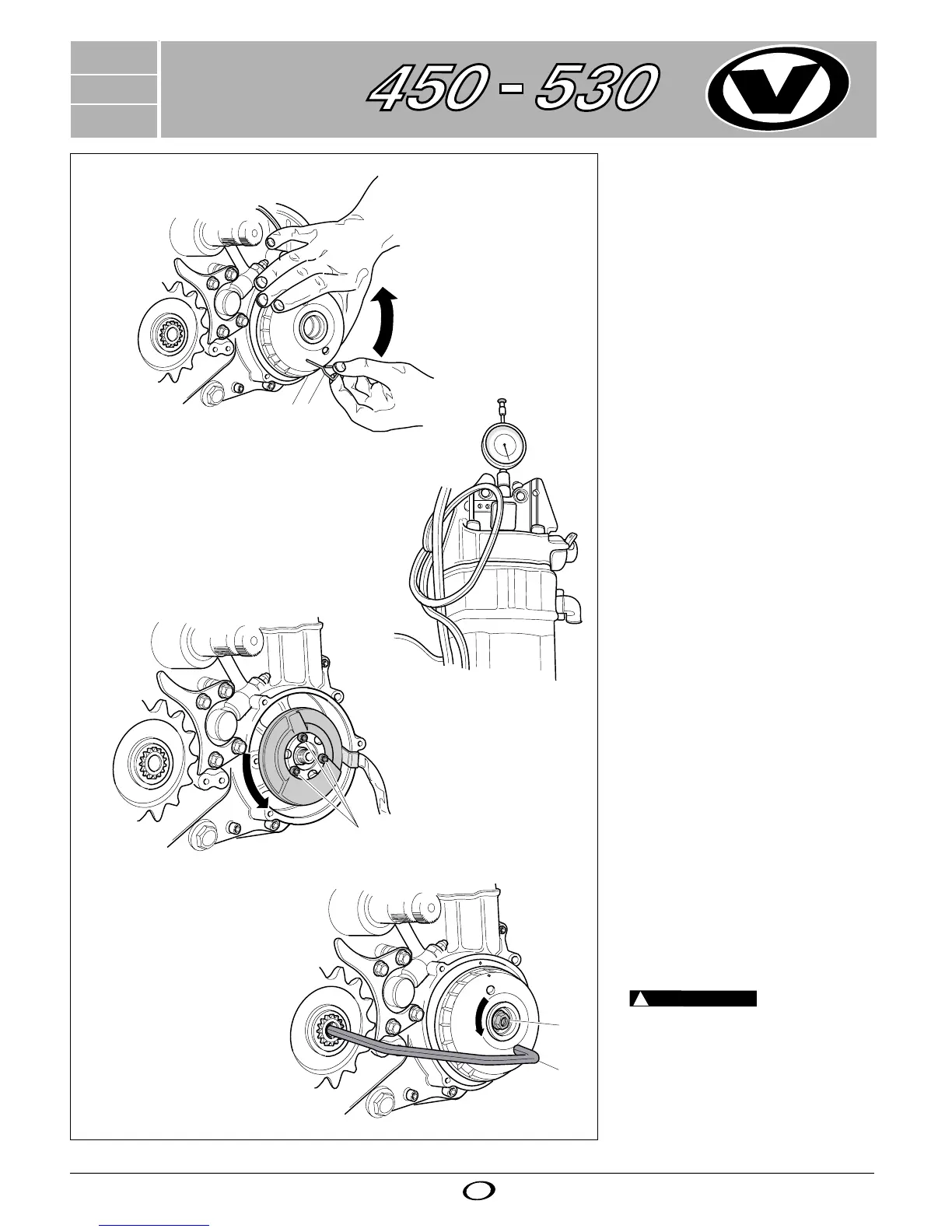

Regolazione fase dell'accensione
1. Allentare lo statore intervenendo
sulle viti "3" di fig.47
2. Posizionare il pistone al P.M.S.
(punto morto superiore) con valvole in
posizione di chiusura:
3. Inserire l'apposita spina in dotazio-
ne "1" come illustrato in Fig.45.
4. Dal P.M.S., con un comparatore
inserito nel foro candela (Fig.46),
ruotare il rotore in senso antiorario
fino a che la spina inserita va a fondo
(posizione di alli
neamento fra rotore e
statore). In tale po
sizione il pistone
deve essere sceso di 8 mm. dal
P.M.S. (tale controllo avviene
leggendo il comparatore).
5. Sfilare il rotore "2" dalla propria
sede (Fig.23).
6. Serrare le 3 viti "3"(Fig.47) di bloc-
caggio dello statore "4" utilizzando del-
la Loctite frenafiletti di Tipo medio
243.
7. Riposizionare il rotore facilitandone
l'ingresso con un colpettino di martello
in plastica.
8. Riposizionare l'estrattore "4" come
in fig.48 e serrare il dado "5" utiliz-
zando per il bloccaggio Loctite frena-
filetti di Tipo medio 243.
ATTENZIONE
Il dado di bloccaggio del rotore ha
filetto sinistro.
Fig.46
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
Fig.48
EN-E
EN-MAR
MX
Fig.45
8 mm.
1
2
Fig.47
3
4
5
1
