Fig. 50
Fig. 49
Fig. 51
C
Fig. 52
B
EN-E
EN-MAR
MX
EN - E
EN - MAR
D
Fig. 51A

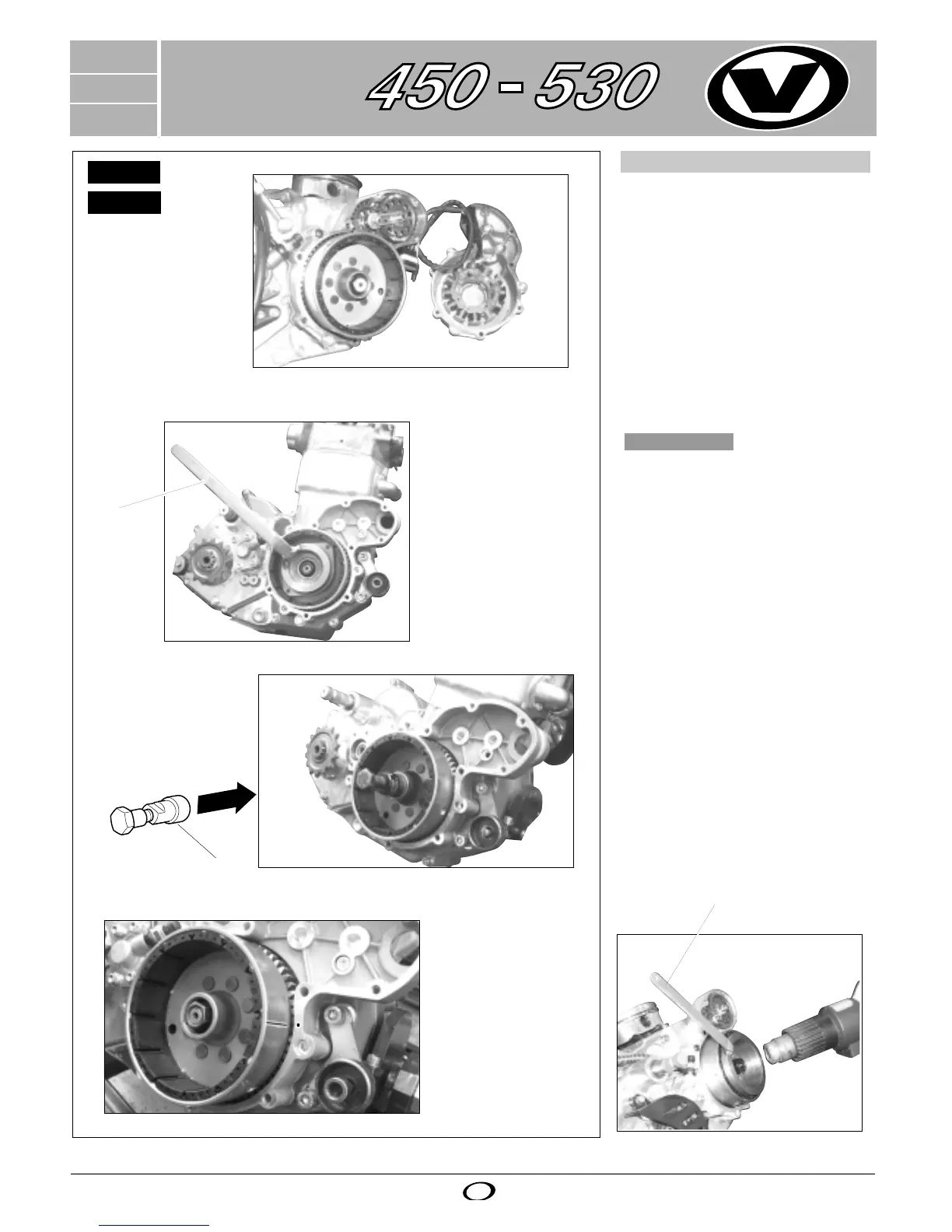

Sistema di accensione ENDURO
Il sistema di accensione adottato è
elettronico digitale a bagno d’olio.
Il sistema di accensione non richiede
interventi di ordinaria manutenzione,
ma se necessitasse di qualche
intervento procedere come segue:
1. Rimuovere il carter (Fig.49)
2. Bloccare il volano con l’attrezzo B,
e svitare il dado al centro girandolo in
senso orario (Fig. 50).
3. Applicare l’estrattore C all’albero
motore ed estrarre il volano (Fig. 51).
NOTA:
Se si dovesse incontrare difficoltà
nell'estrazione del volano, riscaldare il
mozzo mediante un phon,
proteggendo i magneti con l'apposito
attrezzo cod.100040010 (D) come
rappresentato in fig. n°51A.
In fase di rimontaggio sgrassare il
cono albero motore e sede rotore
volano, poi fare coincidere la tacca di
riferimento del volano con quella
ricavata sul carter (Fig. 52).
1. Serrare il dado in senso antiorario
con Loctite 242
2. Rimontare il carter, dopo aver pulito
le superfici di appoggio ed aver
interposto una nuova guarnizione.
1
M.Y.2004 ed.01/03
Pag.
50
