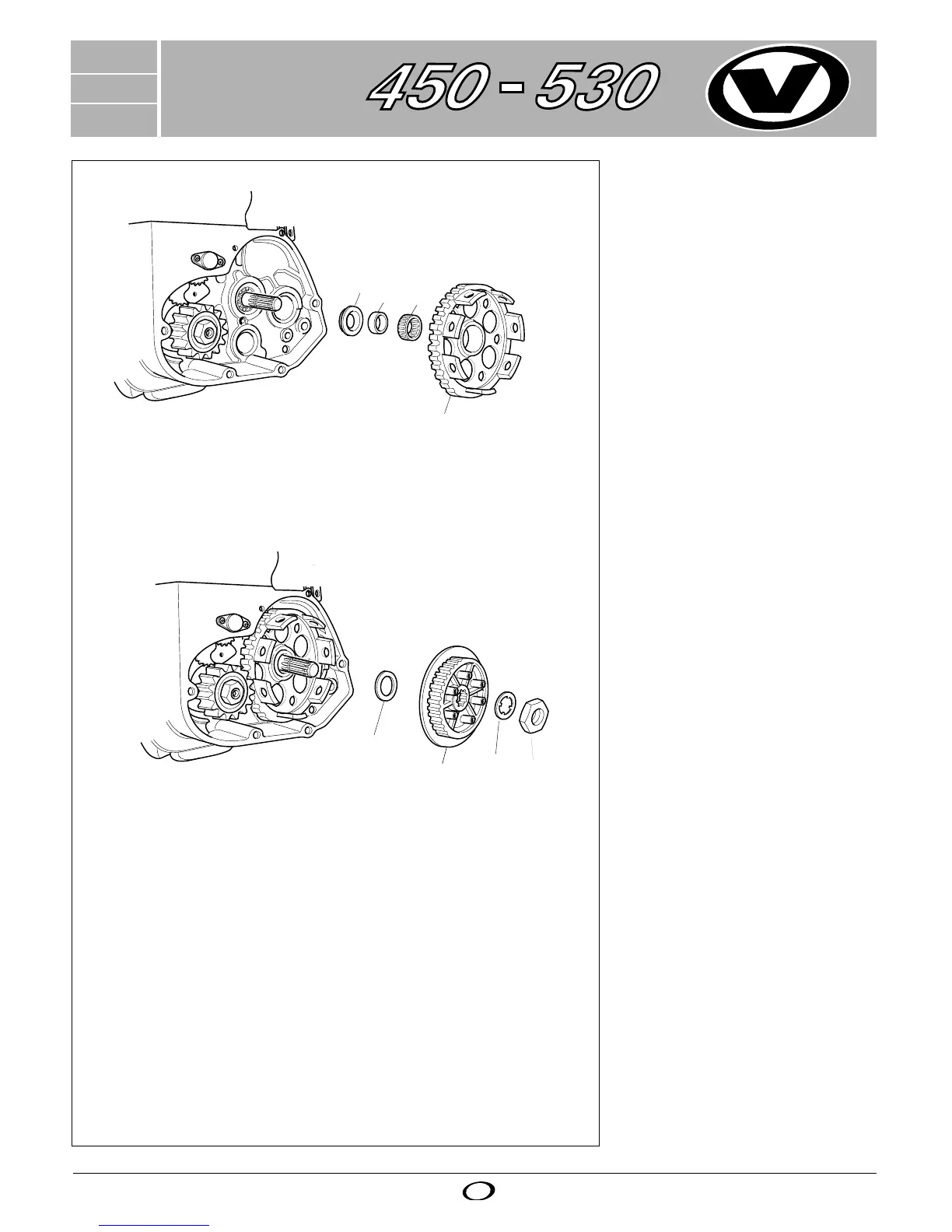

Montaggio frizione
1. Inserire sull'albero primario la
ranella "1" (nel verso illustrato in
figura) e il distanziale "2".
2. Posizionare in sede la gabbia a rulli
"3" avendo l'avvertenza di lubrificarla
con olio prima del montaggio.
3. Infilare la campana "4" nel verso in-
dicato in fig. 53 (dentatura all'interno).
4. In sequenza montare la ranella "5",
il tamburo frizione "6", la rondella "7" e
il dado "8".
Fig. 53
Fig. 54
1
2
5
4
3
6
7
8
