Fig. 56
12
Fig. 57
!
13
14
15
11
10
9
Fig. 55
7
8
EN-E
EN-MAR
MX
1

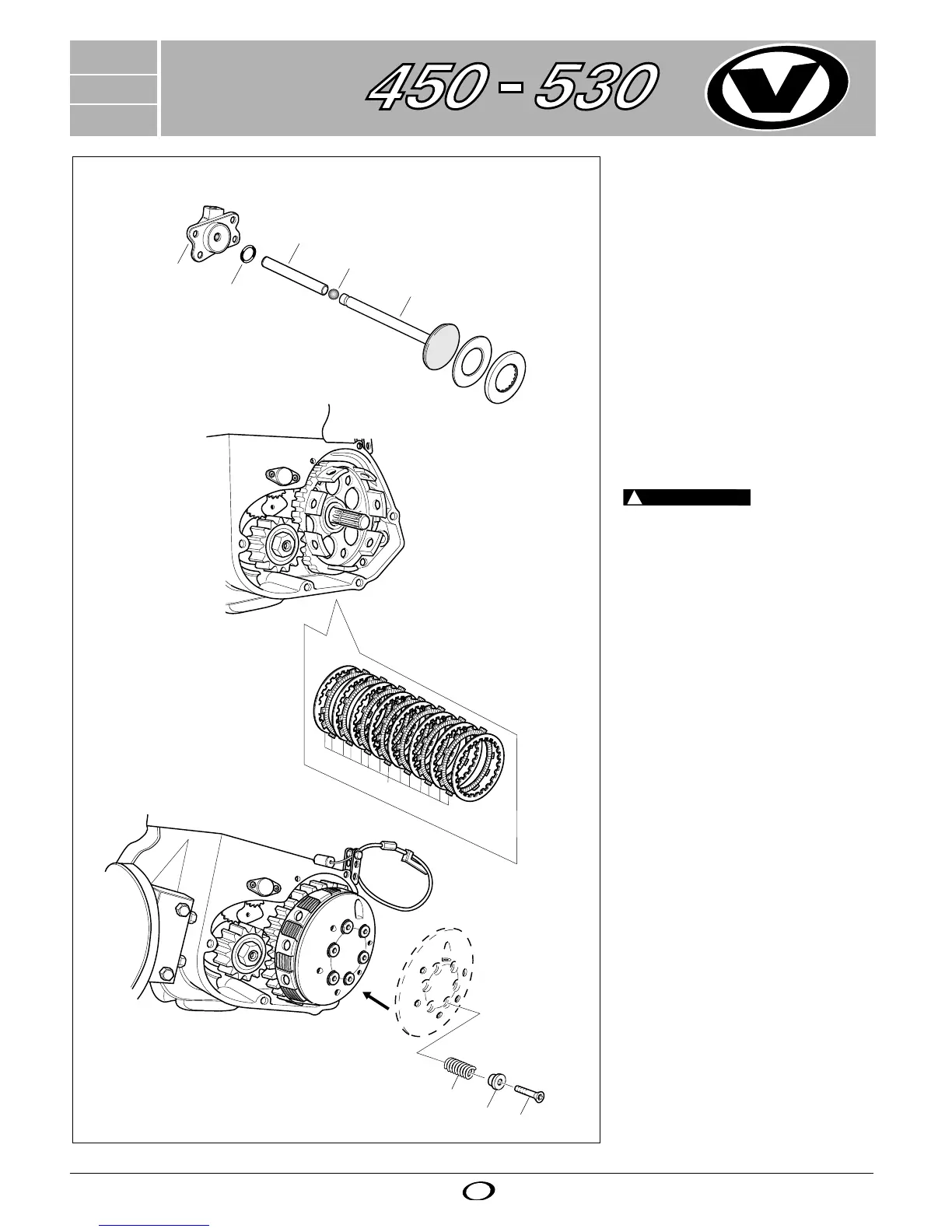

5. Montare l'asta frizione (9), la sfera
Ø 8 (10) ed il piattello disinnesto
frizione (11). (fig.55)
6. Inserire i dischi frizione "12" come
in
Fig.56 (8 dischi metallici, 7 dischi
guar
niti).
7. All'interno del "piatto spingidisco",
posizionare il cuscinetto assiale ed il
rasamento.
8. Montare il piatto spingidisco con
relative molle, scodellini e viti.(fig.57)
ATTENZIONE!
Fare coincidere la freccia ricavata
sul piatto spingidisco con la tacca
di riferimento sul tamburo.
M.Y.2004 ed.01/03
Pag.
54
