VOR 450 - Page 60

Fig.59
3
4
2
Fig.58

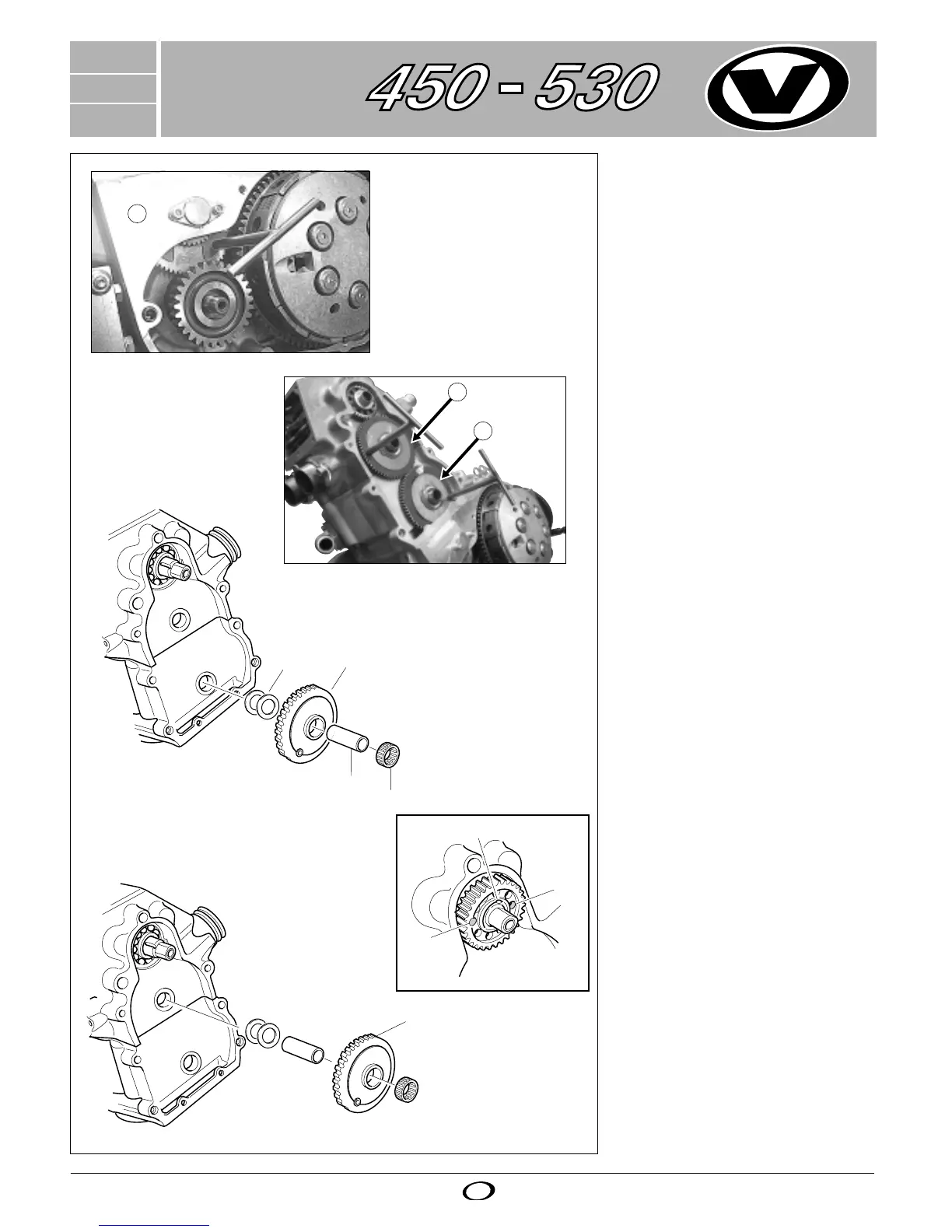

Regolazione fase di distribuzione
1. Con l'ausilio dell'apposita chiave A,
allineare i denti di registro con quelli di
trascinamento del primo ingranaggio
di distribuzione e montarlo (Fig. 58).
Ripetere l'operazione anche per il
secondo ingranaggio di distribuzione
B (Fig. 58).
2. Posizionare nell'ordine: i rasamenti,
l'ingranaggio, il perno e la gabbia a
rulli (Fig. 59).
3. Dopo aver "fasato" anche la
dentatura del terzo ingranaggio C di
distribuzione, posizionare nell'ordine: i
rasamenti, il perno, l'ingranaggio, la
gabbia a rulli e il distanziale (Fig. 61).
4. Montare l'ingranaggio sull'albero a
camme, in modo da avere i due fori
filettati disposti orizzontalmente e la
spina verticalmente in alto (Fig. 60).
1
A
A
Fig.60
B
8
Fig.61
A
C
B
EN-E
EN-MAR
MX
1
M.Y.2004 ed.01/03
Pag. 56
