Izmjena strane vrata
1. Olabavite šarku gornjih vrata
15
i odložite gornja vrata
14
na sigurno mjesto.
2. Olabavite vijak šarke na vratima
16
i čvrsto ga zategnite na suprotnoj strani, zatim ga
odložite na sigurno mjesto.
3. Olabavite šarku srednjih vrata
12
i odložite donja vrata
10
na sigurno mjesto. Ponovno
pričvrstite nosač
11
u njegov prvotni položaj bez šarke srednjih vrata
12
.
4. Stavite donji vijak s vratiju
18
na suprotnu stranu.
5. Umetnite čepove
17
u otvore na suprotnoj strani.
6. Postavite donja vrata
10
preko donjeg vijka s vratiju
18
i spojite ih s kućištem.
7. Olabavite nosač
13
. Postavite šarku srednjih vrata
12
na donja vrata
10
. Postavite nosač
11
na šarku srednjih vrata
12
i čvrsto ga pritegnite na kućište.
8. Postavite gornja vrata
14
preko šarke srednjih vrata
12
, položite šarku gornjih vrata
15
preko gornjih vrata
14
pa čvrsto pritegnite šarku gornjih vrata
15
na suprotnoj strani u
prvotni položaj.

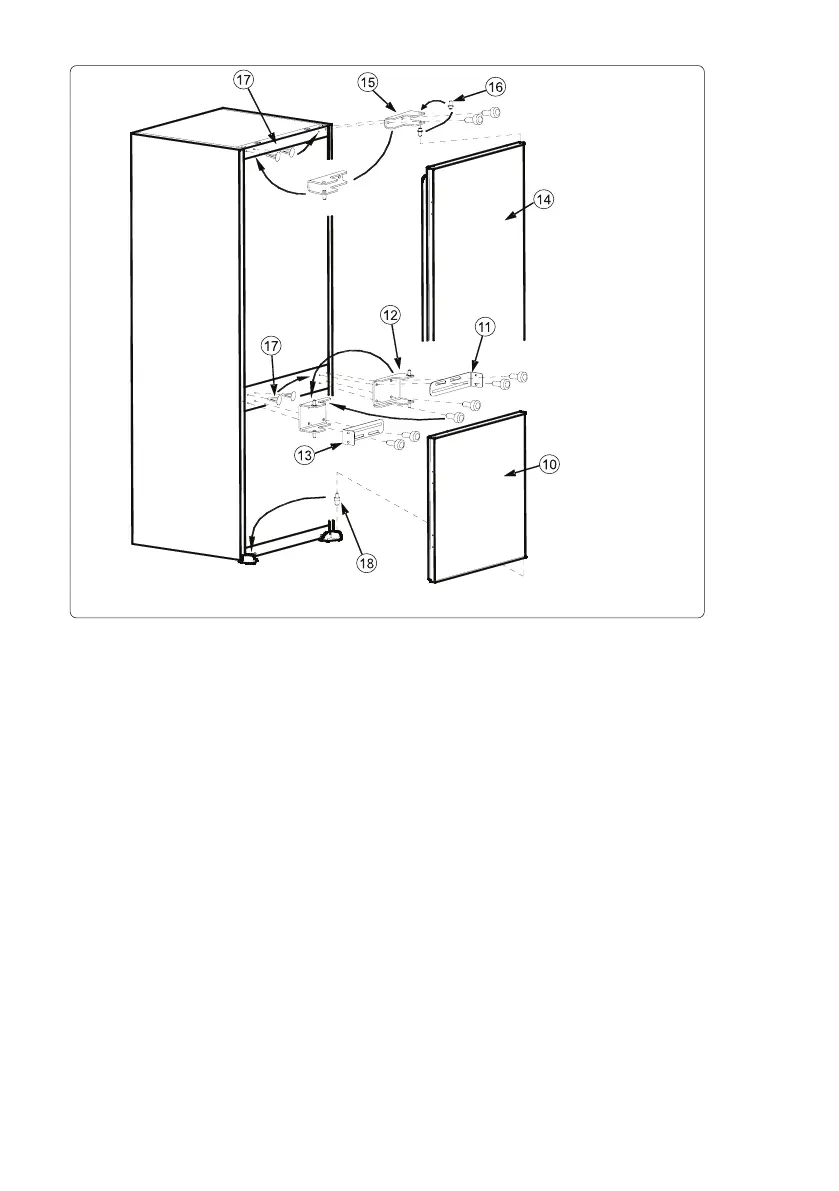

Slika K
