4. Coloque el nuevo parachoques contra la parte trasera del bastidor del vehículo. Con
las piezas de 3/8 pulg. que se incluyen, inserte un perno, una arandela de presión y
una arandela en el refuerzo apropiado del bastidor, la sección trasera del bastidor,
el separador grueso de ½ pulg. (en modelos CJ) O el separador grueso de ¼ pulg.
en modelos YJ/TJ y empiece a montar el parachoques. En los modelos CJ, utilice
los pernos de 3/8 pulg. x 1-3/4 pulg. en los ocho orificios del bastidor trasero. En los
modelos YJ/TJ, utilice los pernos de 3/8 pulg. x 1-3/4 pulg. en los cuatro orificios
externos y los pernos de 3/8 pulg. x 1-1/2 pulg. en los cuatro orificios internos.
Consulte la Figura 2 o 3 dependiendo del vehículo. No apriete los pernos
todavía.
Nota: será más fácil empezar por un perno de cada lateral e insertar a continuación
los separadores entre las superficies de acoplamiento del parachoques y del
bastidor. Deslice hacia arriba un separador entre el parachoques y el bastidor y
ponga los pernos superiores e inferiores. A continuación, pase a los orificios
siguientes y repita la inserción del separador. Repita este paso para todos los
orificios traseros del bastidor.
En algunos modelos TJ y YJ, es posible que deba aflojar la placa del tanque de
gasolina para contar con más espacio para acceder a los orificios internos del
perno.
Nota: en algunos modelos CJ, es posible que deba utilizar separadores adicionales
para evitar el contacto entre el soporte de la rueda y las bisagras de la puerta
trasera.

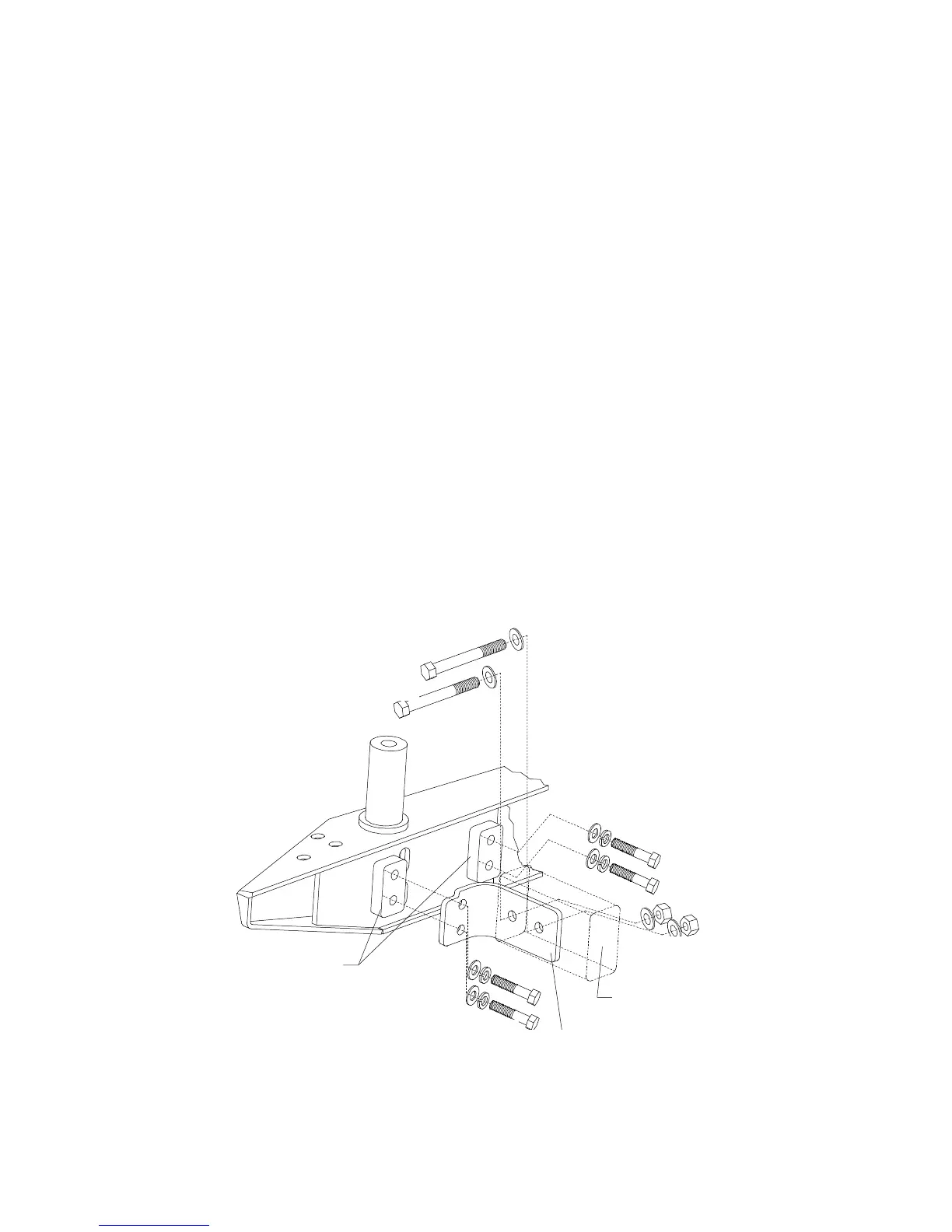

Figura 2, VEHÍCULO CJ, VISTA DEL LADO DEL COPILOTO, VISTA
DEL LADO OPUESTO DEL CONDUCTOR
PERNOS, ARANDELAS DE PRESIÓN Y ARANDELAS
PLANAS DE 3/8 PULG. x 1 3/4 PULG., Y 8 POSICIONES
SOPORTE DE REFUERZO DEL
BASTIDOR, LADO DEL COPILOTO
SEPARADOR
GRUESO DE 1/2
PULG.
PERNOS Y ARANDELAS DE
7/16 PULG. x 3 1/2 PULG.
ARANDELAS Y TUERCAS DE
FIJACIÓN DE 7/16 PULG.
SECCIÓN DEL BASTIDOR DE
CARGA
