Cool Top 12
3 Bedienung
3.1 Bedienelement
AUTO
MENU
5
4
3
6
7
1
2
9
8 10
11
12
13

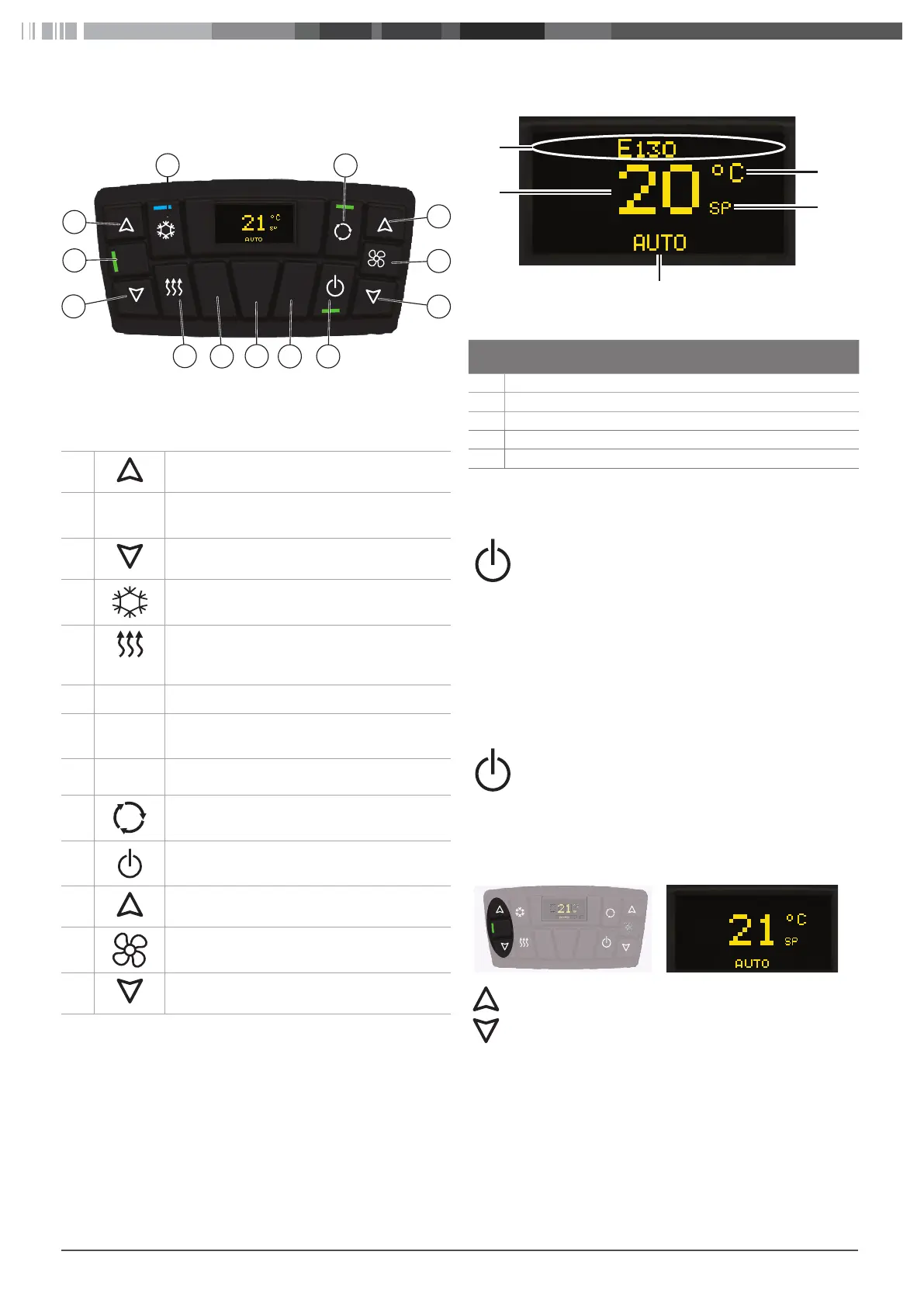

Fig. 01: Bedienelement
3.2 Tasten
1
Pfeil nach oben - Werte erhöhen (Tempera-
tur)
2
AUTO
Klimaanlage im Automatikbetrieb
■
Mit Kontrollleuchte: EIN - grün
3
Pfeil nach unten - Werte verringern (Tempe-
ratur)
4
Manuelle Kühlung EIN / AUS
■
Mit Kontrollleuchte: EIN - blau
5
Heizung (nicht bei Standardvariante)
Nur bei Installation mit kraftstoffbetriebenem
Heizgerät
6
Benutzermenü-Einstellungen
7
MENU
Menü
■
Eingabetaste
8
Konfigurationsmenü
9
Umluftbetrieb EIN / AUS
■
Mit Kontrollleuchte: EIN - grün
10
Klimaanlage EIN / AUS
■
Mit Kontrollleuchte: EIN - grün, AUS - rot
11
Pfeil nach oben - Werte erhöhen (Gebläse-
stufe)
12
Manueller Drehzahlregelung (Lüftung)
■
Mit Hintergrundbeleuchtung EIN
13
Pfeil nach unten - Werte verringern (Geblä-
sestufe)
3.3 Display
1
2
3
4
5
Fig. 02: Display
Beschreibung Siehe
Abschn.
1 Anzeige Temperatureinheit (°C/°F) 3.9.2
2 Sollwert 3.6
3 Lüftungsdrehzahl / Betriebsart (AUTO, S1-S6) 3.7
4 Solltemperatur 3.6
5 Fehlercodes (z.B. E130) 5
3.4 System einschalten
3
Bildschirm AUS
Ein/Aus-Taste drücken.
–
Die Kontrollleuchte leuchtet grün.
–
Der Kompressor und das Gebläse laufen an.
3.5 System ausschalten
Während eines kurzzeitigen Fahrzeugstillstands, z.B. während
zum Beladen/Entladen, brauchen Sie die Anlage nicht über das Be-
dienelement ausschalten. Die Anlage startet automatisch mit dem
nächsten Motorstart.
3
Bildschirm EIN
Ein/Aus-Taste drücken.
–
Die Kontrollleuchte leuchtet rot.
3.6 Temperatur einstellen während des
Betriebs
3
Anlage ist eingeschaltet.
X Pfeiltaste nach oben drücken, um den Temperatur-
wert zu erhöhen.
X Pfeiltaste nach unten drücken, um den Temperatur-
wert zu verringern.
AUTO
X AUTO-Taste drücken, um den Automatikbetrieb ein-
bzw. auszuschalten.
–
Automatikbetrieb AUS: Kontrollleuchte ist aus.
–
Automatikbetrieb EIN: Kontrollleuchte leuchtet
grün.
Der Temperaturwert (Sollwert) wird im Bedienelement gespei-
chert.
Der Temperaturbereich ist begrenzt auf zwischen 18°C und 28°C
AUTO
MENU
MENU
