Cool Top 14
AUTO
3
Display ist an
X AUTO-Taste drücken, um den Automatikbetrieb ein-
bzw. auszuschalten.
–
Automatikbetrieb AUS: Kontrollleuchte ist aus.
–
Automatikbetrieb EIN: Kontrollleuchte leuchtet
grün.
Die automatische Regelung passt auch die Lüftungs-
drehzahl an.

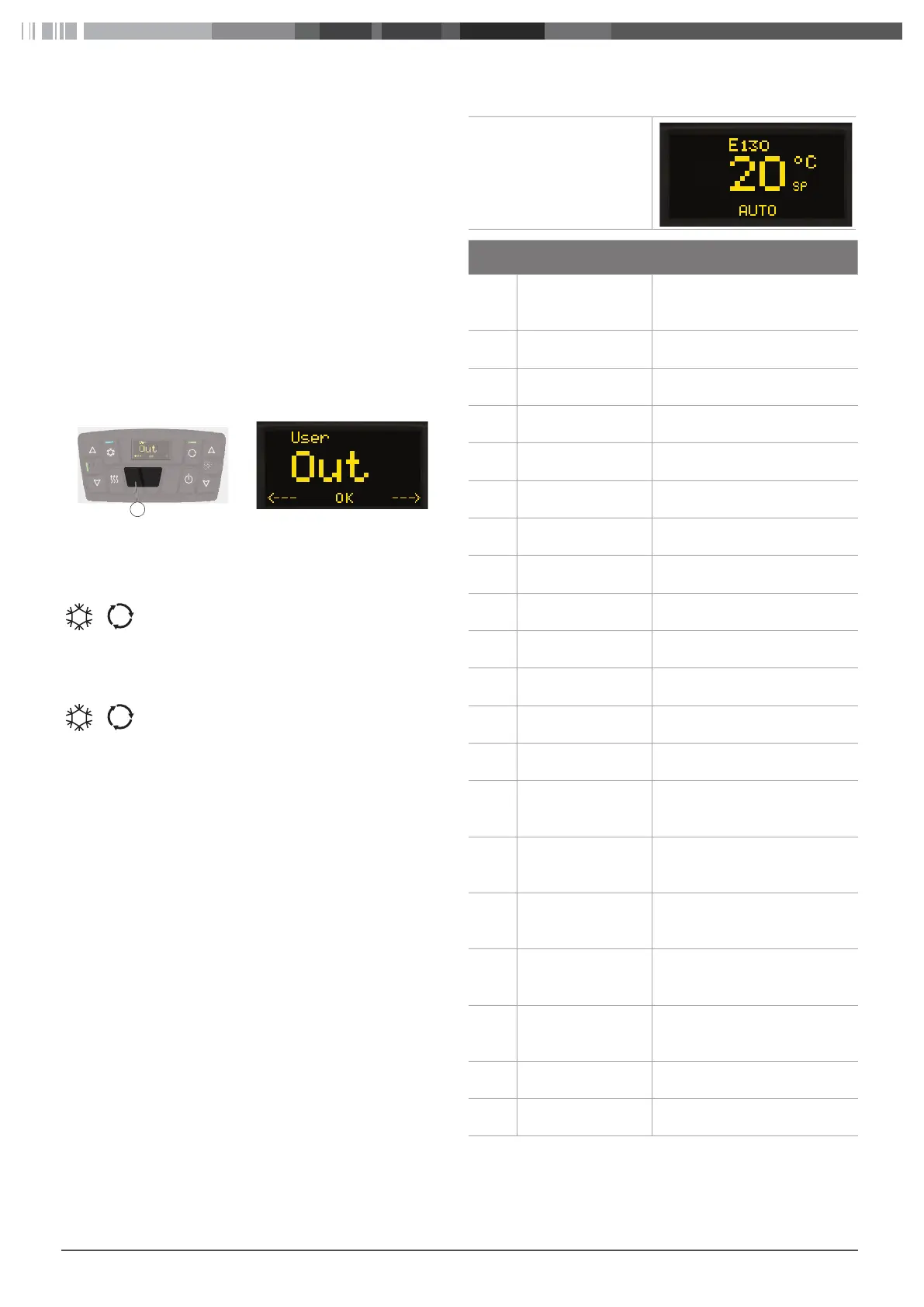

4 Benutzermenü-Einstel-
lungen
Der Benutzer kann folgende Einstellungen vornehmen:
■
Temperatureinheit (°C/°F), Display zeigt “Tum” an
■
Display-Beleuchtung, Display zeigt “Dim” an
6 +
MENU
X Taste 6 und MENÜ-Taste 3Sekunden lang ge-
drückt halten.
–
Das Benutzermenü wird angezeigt.
X Umlufttaste und Taste für manuelle Kühlung
drücken, um zwischen den Menüpunkten zu
wechseln.
MENU
X MENÜ-Taste drücken, um den Menüpunkt aus-
zuwählen.
X Umlufttaste und Taste für manuelle Kühlung
drücken, um den Parameter einzustellen.
MENU
X MENÜ-Taste drücken, um den eingestellten Pa-
rameterwert zu speichern.
5 Fehlercodes
Bei Auftreten eines Fehlers
zeigt das Display einen Feh-
lercode an.
Fehler-
code
Beschreibung Fehlerbehebung
033 Leerer Kältemittel-
kreislauf
Kältemittelfüllung überprüfen.
Auf Kältemittelleck prüfen. Nach-
füllen.
118 Kurzschluss an einem
der Digitalausgänge
Digitalausgang und Relais über-
prüfen.
120 Wasserventil-Signal Wasserventil und Anschlüsse
überprüfen
125 Sensorkurzschluss Zulufttemperatursensor NTC2
überprüfen
127 Sensorkurzschluss Innentemperatursensor NTC1
überprüfen
129 Sensorkurzschluss Außentemperatursensor NTC3
überprüfen
130 Sensorkurzschluss Zusätzlichen Innentemperatur-
sensor NTC4 überprüfen
132 Kurzschluss zum
Wandler
Anschluss Niederdruckwandler
prüfen
133 Kurzschluss zum
Wandler
Anschluss Hochdruckwandler
prüfen
143 Unterbrochener Sen-
soranschluss
Zulufttemperatursensor NTC2
überprüfen
145 Unterbrochener Sen-
soranschluss
Innentemperatursensor NTC1
überprüfen
147 Unterbrochener Sen-
soranschluss
Außentemperatursensor NTC3
überprüfen
148 Unterbrochener Sen-
soranschluss
Zusätzlichen Innentemperatur-
sensor NTC4 überprüfen
150 Unterbrochene Ver-
bindung zum Wand-
ler
Anschluss Niederdruckwandler
prüfen
151 Unterbrochene Ver-
bindung zum Wand-
ler
Anschluss Hochdruckwandler
prüfen
162 Batterie Überspan-
nung
Batterie überprüfen. Versor-
gungsspannung über 16V (12V)
bzw. 32V (24V).
163 Batterie Unterspan-
nung
Batterie überprüfen. Versor-
gungsspannung über 9V (12V)
bzw. 18V (24V).
164 Wandlerversorgungs-
spannung (5V) zu
niedrig
Wandlerversorgungsleitung über-
prüfen. Versorgungsspannung
unter 4,95V.
167 Frischluftmotor-Über-
strom
Motor und Anschlüsse überprü-
fen. Strom über 1,5A.
168 Wasserventil-Über-
strom
Wasserventil und Anschlüsse
überprüfen. Strom über 1,5A.
Tbl. 01: Fehlercodes
AUTO
MENU
AU
T
O
6
