Cool Top 16
7 Einbau
Einbauort in der Fahrerkabine bestimmen, der ausreichend Platz
für das Display bietet.
ACHTUNG
Falsch gewählte Lage für den Ausschnitt
Folge: Beschädigung von hinter dem Paneel befindli-
chen Kabeln und/oder Komponenten.
X Vor dem Ausschneiden sicherstellen, dass hinter
dem Paneel ausreichend Freiraum ist.

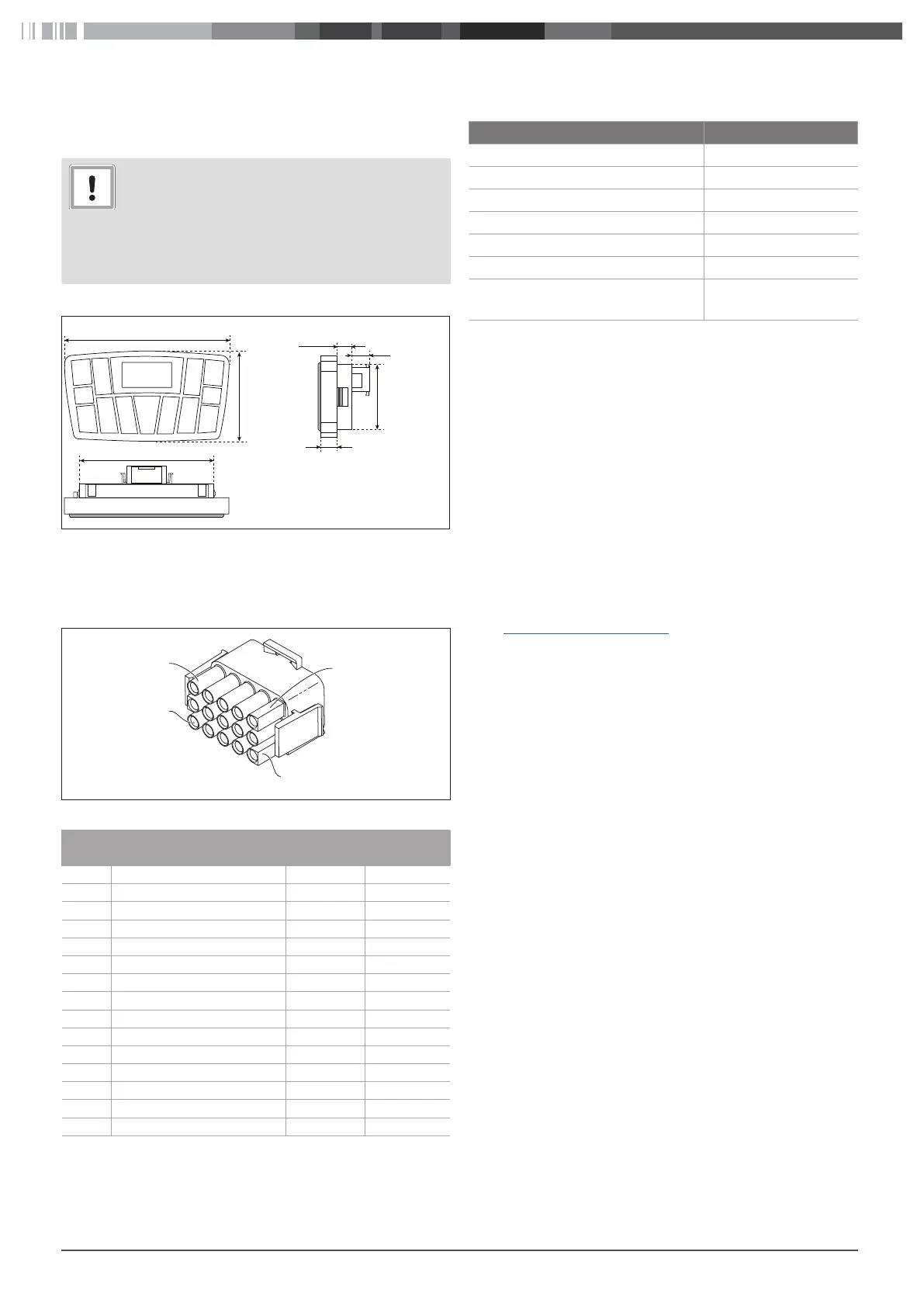

7.1 Abmessungen Display
Fig. 03:
112 mm / 4,41”
68,2 mm /
2,685”
138 mm / 5,43”
55 mm / 2,17”
12 mm / 0,47”
14,6 mm / 0,57”
13 mm / 0,52”
Display-Abmessungen
3
Einbauort des Bedienelements wurde geprüft
X Einen 112mm breiten und 55mm hohen Ausschnitt anbringen.
7.2 Displaystecker
Fig. 04:
1
3
13
15
Steckverbindung 6-polig
Pin Beschreibung
Lei-
tungs-Nr.
Leitungs-
farbe
1 --
2 --
3 --
4 --
5 --
6 GND B-17 schwarz
7 +12VDC / +24VDC 027 rot
8 CAN L 012 grün
9 CAN H 013 gelb
10 --
11 --
12 --
13 --
14 --
15 --
Tbl. 03: 6-poliger Stecker, Kontaktbelegung
8 Technische Daten
Beschreibung Wert
Betriebsspannungsbereich [V] 12-24
Stromaufnahme [mA] 50
Kurzschlussschutz Ausgang gesichert
Verpolungsschutz gesichert
Betriebstemperaturbereich [°C] -40 bis +80
Temperatursensor NTC 10 kΩ @ 25°C
Schutzart IEC-60529 (Frontverklei-
dung)
IP54
9 Technische Unter-
stützung und Kunden-
dienst
Haben Sie technische Fragen oder ein Problem mit dem Gerät?
Telefonnummern unserer Vertretungen finden Sie auf der folgen-
den Website: www.webasto.com.
9.1 CE-Konformitätserklärung
Webasto erklärt hiermit, dass das Bedienelement der
UN/ECE-Regelung Nr. 10 entspricht.
Die vollständige CE-Konformitätserklärung ist im Downloadbereich
unter https://dealers.webasto.com abrufbar.
10 Entsorgung
Wenn Sie die Anlage endgültig außer Betrieb nehmen, entsorgen
Sie die einzelnen Komponenten fachgerecht bei einem Recycling-
center
