Webasto Cool Top 110 - 7 Installazione; Dimensioni Display; Connettore Display; 8 Dati Tecnici

Cool Top 32
7 Installazione
Trovare il giusto posto nella cabina di guida dove montare il di-
splay.
ATTENZIONE
Posizione errata per il ritaglio
Risultato: danni al cablaggio e ai componenti dietro il
pannello.
X Controllare lo spazio dietro il pannello prima di ef-
fettuare il ritaglio.

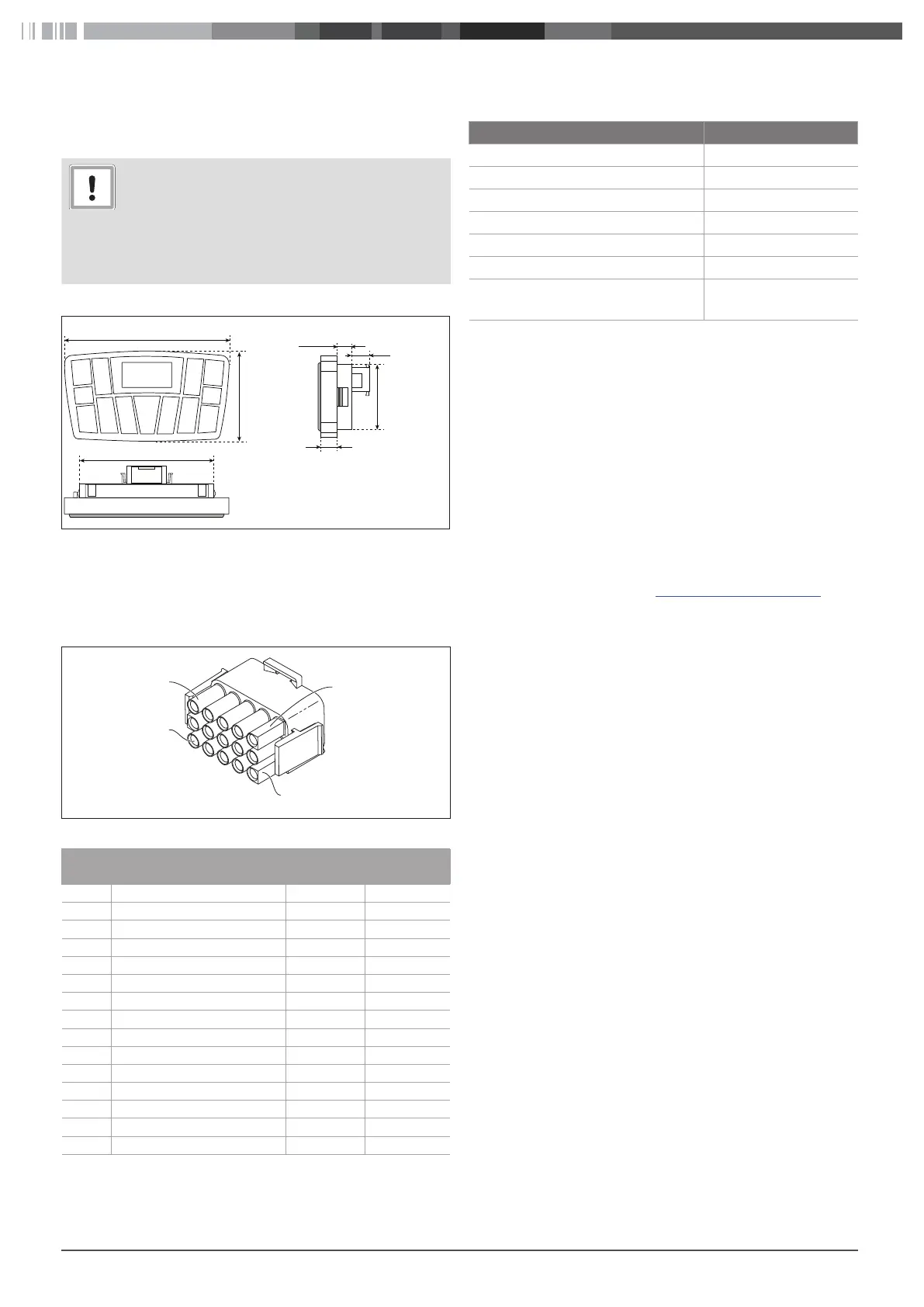

7.1 Dimensioni display
Fig. 03:
112 mm / 4,41”
68,2 mm /
2,685”
138 mm / 5,43”
55 mm / 2,17”
12 mm / 0,47”
14,6 mm / 0,57”
13 mm / 0,52”
Dimensioni display
3
La posizione per il pannello di comando è stata controllata
X Realizzare un ritaglio di 112 mm di larghezza e 55 mm di altez-
za.
7.2 Connettore display
Fig. 04:
1
3
13
15
Connettore a 6 pin
Pin Nota
Numero
cablaggio*
Colore filo
1 --
2 --
3 --
4 --
5 --
6 GND B-17 Nero
7 +12VDC / +24VDC 027 Rosso
8 CAN L 012 Verde
9 CAN H 013 Giallo
10 --
11 --
12 --
13 --
14 --
15 --
Tbl. 03: Connettore a 6 pin, assegnazione pin
8 Dati tecnici
Descrizione Valore
Intervallo tensione di esercizio [V] 12-24
Consumo di corrente [mA] 50
Protezione da cortocircuito Protetto
Protezione da polarità inversa Protetto
Intervallo temperatura di esercizio [°C] da -40 a +80
Sensore temperatura NTC 10 kΩ @ 25°C
Protezione IEC-60529 (pannello fron-
tale)
IP54
9 Supporto tecnico e ser-
vizio clienti
Domande tecniche o problemi con il dispositivo?
I numeri di telefono nazionali dei nostri rappresentanti sono dispo-
nibili sul sito Web seguente: www.webasto.com.
9.1 Dichiarazione di conformità CE
Webasto dichiara che il pannello di comando è conforme al
Regolamento UNECE n. 10
Il testo completo della dichiarazione di conformità CE è disponibile
nella sezione download del sito https://dealers.webasto.com
10 Smaltimento
Quando il sistema verrà messo fuori servizio, smaltire i singoli
componenti correttamente presso un centro di riciclaggio
