7 Instalación
Localice un lugar adecuado en la cabina del conductor donde que-
pa la pantalla.
ATENCIÓN
Ubicación inadecuada para la abertura
Resultado: Daños en el cableado y en los componen-
tes situados tras el panel.
X Compruebe que haya suficiente sitio detrás del pa-
nel antes de recortar la abertura.

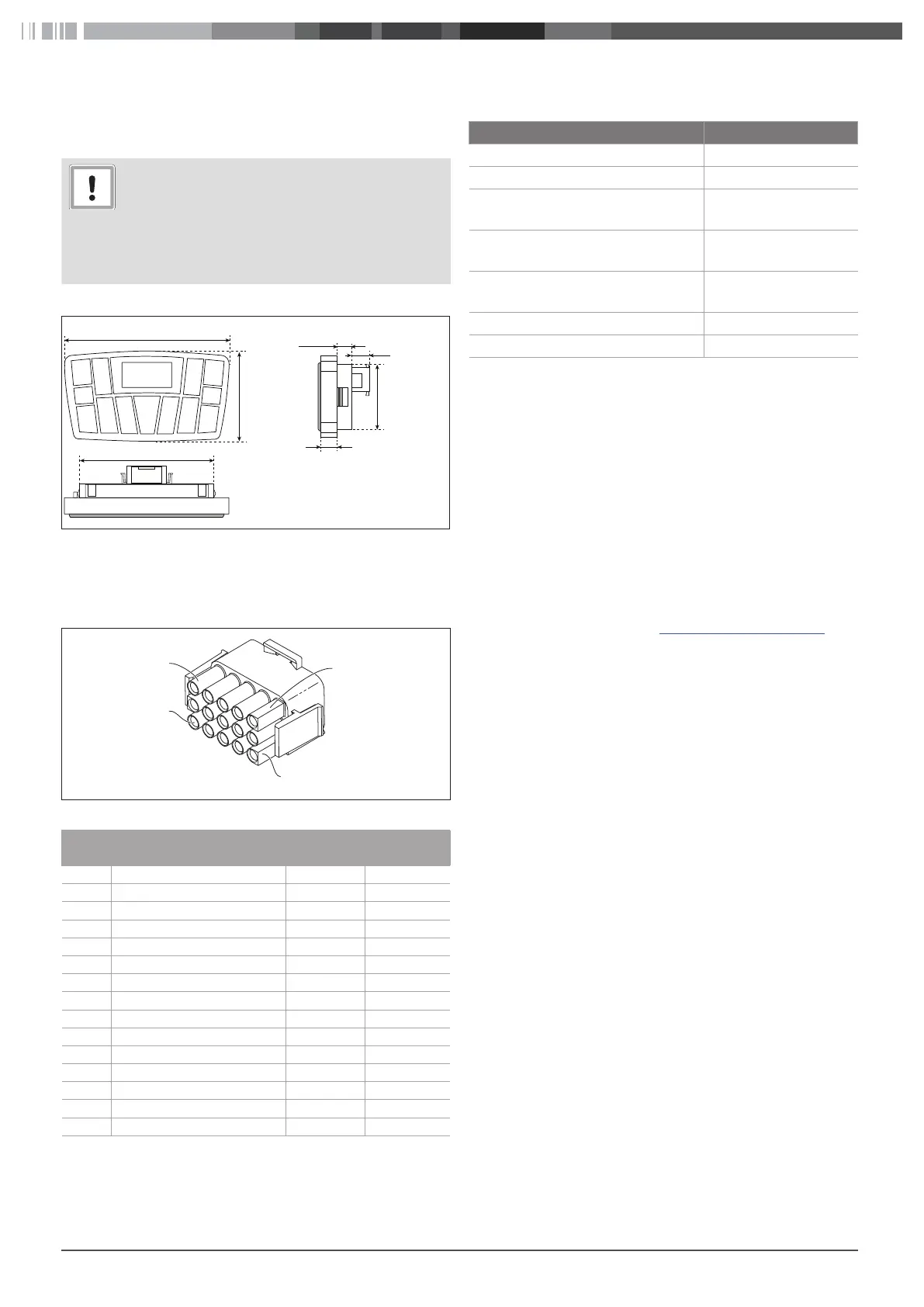

7.1 Dimensiones de la pantalla
Fig. 03:
112 mm / 4,41”
68,2 mm /
2,685”
138 mm / 5,43”
55 mm / 2,17”
12 mm / 0,47”
14,6 mm / 0,57”
13 mm / 0,52”
Dimensiones de la pantalla
3
Se ha comprobado la ubicación del panel de mando
X Recorte una abertura de 112mm de ancho y 55mm de alto.
7.2 Conector de la pantalla
Fig. 04:
1
3
13
15
Conector de 6 pines
Pin Descripción
Número de
cable
Color del
cable
1 --
2 --
3 --
4 --
5 --
6 GND B-17 Negro
7 +12VCC / +24VCC 027 Rojo
8 CAN L 012 Verde
9 CAN H 013 Amarillo
10 --
11 --
12 --
13 --
14 --
15 --
Tbl. 03: Conector de 6 pines, asignación de pines
8 Información técnica
Descripción Valor
Rango de tensiones de servicio [V] 12-24
Consumo de corriente [mA] 50
Protección de la salida contra corto-
circuito
Protegida
Protección contra la inversión de po-
laridad
Protegida
Rango de temperaturas de funciona-
miento [°C]
-40 a +80
Sensor de temperatura NTC 10 kΩ @ 25°C
Protección IEC-60529 (panel frontal) IP54
9 Soporte técnico y at-
ención al cliente
¿Tiene alguna consulta técnica o problemas con su unidad?
Encontrará los números de teléfono de nuestros representantes
nacionales en la página web: www.webasto.com.
9.1 Declaración de conformidad CE
Por la presente, Webasto declara que el elemento de mando cum-
ple el reglamento n.º 10 de la CEPE.
El texto completo de la declaración de conformidad CE está dispo-
nible en el área de descargas de https://dealers.webasto.com
10 Eliminación
Cuando desmonte el equipo climatizador, elimine adecuadamente
todos los componentes a un centro de reciclaje.
