Cool Top 23
6 Menu de configuration
Plusieurs options sont proposées pour le Cool Top. L'installateur
fournit un système fonctionnel avec un élément de commande
configuré selon les options installées.
Si le système change ou si vous installez un nouvel élément de
commande il faudra également adapter la configuration.
ATTENTION
Si vous ne connaissez pas bien le système, ne
changez pas les réglages. Seul un atelier d'entretien
et de maintenance Webasto peut utiliser ce menu.
Risque: un changement des réglages peut provoquer un
dysfonctionnement du système.
X Prenez contact avec Webasto si vous avez des doutes
au sujet des réglages de configuration.

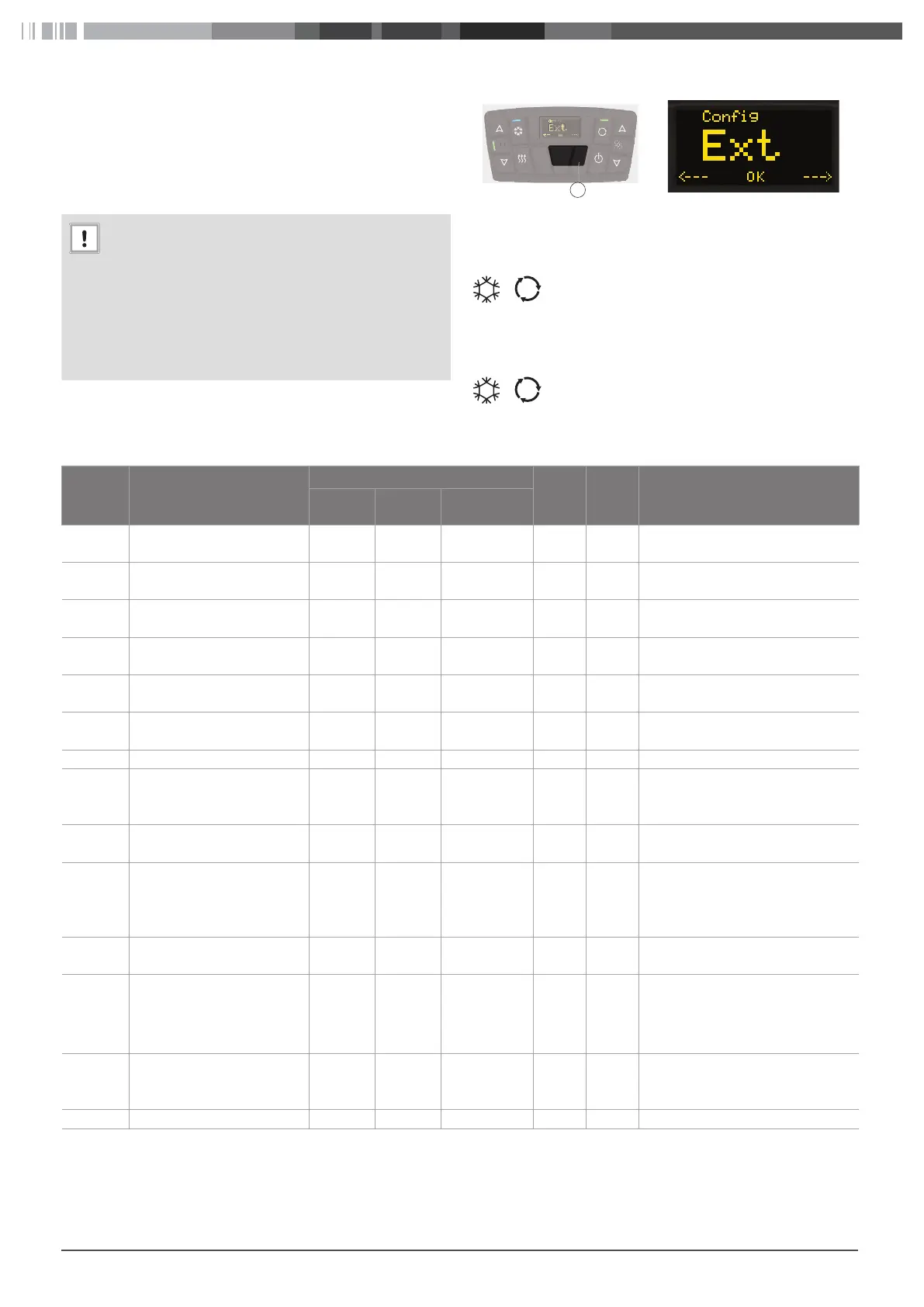

+ 8
X Maintenez appuyé les boutons «MENU» et 8
pendant 3 sec.
–
Le menu configuration s'ouvre.
X Appuyez sur le bouton «Recirculation» ou «Re-
froidissement» pour naviguer dans le menu, voir
Tbl. 02.
X Appuyez sur le bouton «MENU» pour sélection-
ner un élément du menu.
X Appuyez sur le bouton «Recirculation» ou «Re-
froidissement» pour modifier le paramètre.
X Appuyez sur le bouton «MENU» pour enregis-
trer la valeur du paramètre.
AUTO
MENU
T
8
Para-
mètres
Code du nom de paramètre
Valeur par défaut pour le Cool Top
Plage R/W* Description
110/140 190/220 250/300/360
Ext Capteur de température ex-
térieure (NTC 3)
--- --- --- --- R Mesure la température de l'air exté-
rieure
In1 Capteur de température inté-
rieure (NTC1)
--- --- --- --- R Mesure la température de l'air inté-
rieure
In2 Capteur de température inté-
rieure auxiliaire (NTC 4)
--- --- --- --- R Mesure la température de l'air inté-
rieure
Mix Capteur de température de
l'air soufflé (NTC2)
--- --- --- --- R Mesure la température de l'air souf-
flé
Vb Tension de la batterie du vé-
hicule
--- --- --- --- R
Mesure la tension de la batterie
Vs Tension d'alimentation du
capteur (5V)
--- --- --- --- R Valeur actuelle de la tension du
capteur mesurée
Rel Version du logiciel --- --- --- --- R Version de l'affichage 102: 1.02
Cnf Configuration du mode de
fonctionnement
0 0 0 0-1 R/W 0 = climatiseur (sans kit de chauf-
fage)
1 = CVC (avec kit de chauffage)
Act Activation de l'air frais 0 1 1 0-1 R/W 0 = sans kit d'air frais
1 = avec kit d'air frais
Ntc Activation du capteur de
température intérieure auxi-
liaire (NTC4)
0 0 0 0-1 R/W 0 = avec seulement le capteur d'air
intérieur
1 = avec le capteur d'air intérieur et
le capteur d'air auxiliaire
Bat Configuration de la batterie
du véhicule
0 1 1 0-1 R/W 0 = 12V / 1 = 24V
Blw Configuration du mode ven-
tilateurs
(SEULEMENT pour Cool Top
RT-CW)
--- 0 --- 0-1 R/W 0 = 3 vitesses (S1, S2 et S3)
1 = vitesse linéaire pour Cool Top
RT-CW (S1, S2, S3, S4, S5 et S6)
Cmp Configuration du type de
compresseur
--- 0 --- 0-1 R/W 0 = compresseur à délai court (San-
den, Valeo)
1 = compresseur à délai long (Bock)
Out Sortie du menu --- --- --- --- -- Sortie du menu de configuration
* R = lecture seule / W = écriture
Tbl. 02: Paramètres de l'élément de commande
