Thermo Top C / Thermo Top E Anschluss an das Kühlsystem des Fahrzeuges
9
7 Anschluss an das Kühlsystem des Fahrzeuges
Die Heizgeräte werden an das Kühlsystem des Fahrzeuges entspre-
chend Bild 3, 4 und 5 angeschlossen. Die im Kreislauf vorhandene Kühl-
flüssigkeitsmenge muss mindestens 4 Liter (Thermo Top C) bzw. 3 Liter
(Thermo Top E) betragen.
Die Einbindung der Heizgeräte in den Kühlkreislauf hat im Vorlauf des
fahrzeugeigenen Wärmetauschers zu erfolgen.
HINWEIS:
Auslaufende Kühlflüssigkeit ist mit einem geeigneten Behälter aufzufan-
gen.
Grundsätzlich sind die von Webasto mitgelieferten Wasserschläuche zu
verwenden. Ist dies nicht der Fall, müssen die Schläuche mindestens
DIN 73411 entsprechen. Die Schläuche sind knickfrei
und - zur ein-
wandfreien Entlüftung - möglichst steigend zu verlegen. Schlauchver-
bindungen müssen mit Schlauchschellen gegen Abrutschen gesichert
sein.
HINWEIS:
Die Montage der Schlauchschellen am Heizgerät muss zwischen Wulst
und Heizgerät erfolgen.
Die Schlauchschellen sind mit einem Anzugsdrehmoment von 2,0 + 0,5
Nm festzuziehen.
Vor der ersten Inbetriebnahme der Heizgeräte oder nach Erneuerung
der Kühlflüssigkeit ist auf eine sorgfältige Entlüftung des Kühlsystems
zu achten. Heizgerät und Leitungen sollen so eingebaut sein, dass eine
statische Entlüftung gewährleistet ist.
Mangelhafte Entlüftung kann bei Heizbetrieb zu einem Störfall durch
Überhitzung führen.

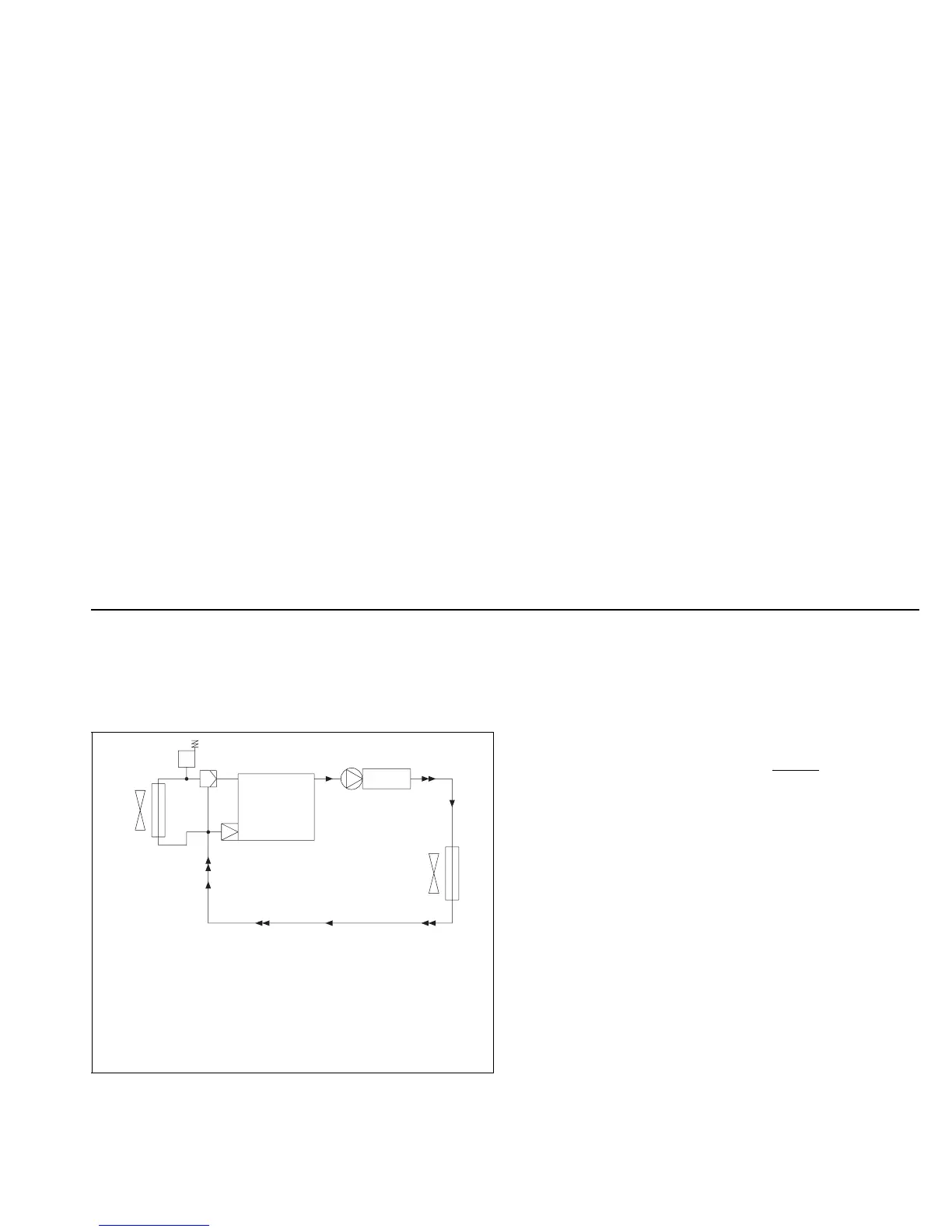

Bild 4: Einbau in Motor-Wasser-Kreislauf „Inline-Einbindung“
ϑ
1 Ausgleichsbehälter
2 Thermostat
3 Fahrzeugmotor
4Umwälzpumpe
5 Heizgerät
6 Heizungswärmetauscher
7Kühler
7
2
3
1
6
4
5
