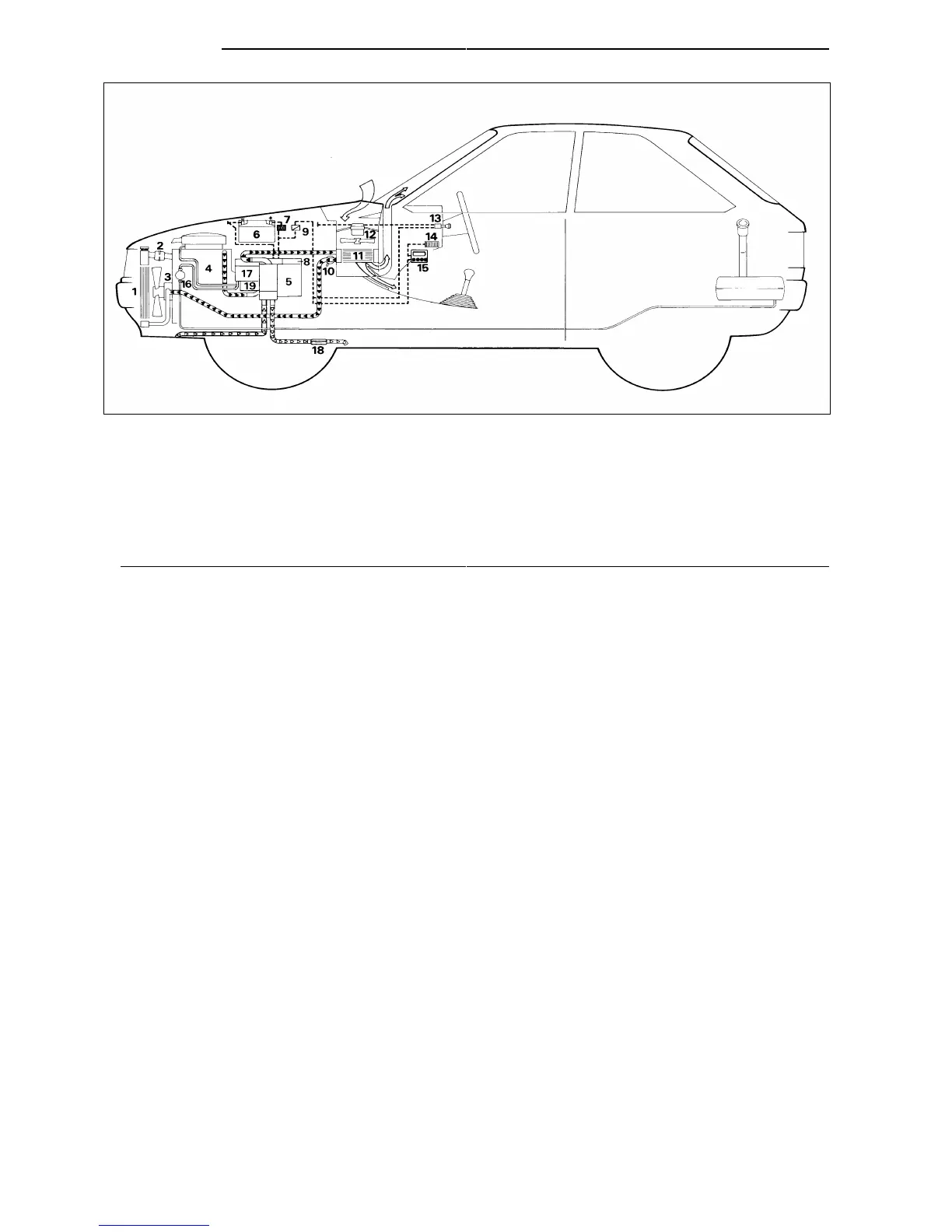

Bild 6: Einbaubeispiel für Heizgerät
Thermo Top
in PKW
1 Kühler
2 Kühlwasserthermostat
3 Wasserpumpe (des Kfz-Motors)
4 Kfz-Motor mit serienmäßiger Ausstattung
5 Wasserheizgerät
6Batterie
7 Sicherungshalter
8 Steuergerät (im Heizgerät)
9 Relais (für Fahrzeuggebläse)
10 Regulierventil der Fahrzeugheizung
11 Wärmetauscher Fahrzeugheizung
12 Gebläse der Fahrzeugheizung
13 Schalter für Gebläse der Fahrzeugheizung
14 Sicherungsleiste im Fahrzeug
15 Vorwahluhr
16 Brennstoffentnahme
17 Brennstoffpumpe (im Heizgerät)
18 Abgas-Schalldämpfer bei Bedarf
19 Umwälzpumpe (im Heizgerät)
