Monteringsläge
Värmaren bör monteras i motorrummet och på ett ställe
som är skyddat mot sprutvatten t ex i området kring de frä-
me stänkskärmarna eller mot torpedväggen.
Kan värmeaggregatet inte monteras på ett av dessa stäl-
len kan man även montera det:
- Stående framför växellådan (delvis övertäckt, se fig 1)
om bränsleförsörjningen inte är monterad framför mo-
torn, sidoaggregaten eller växellådan.
- I snedläge framför växellådan (fig 1). I detta fall är det
emellertid mycket viktigt, att punkt “A” befinner sig ne-
danför växellådans undre kant och minst 25 mm över
punkt “B”. På så sätt kan värmeaggretatet glida bort un-
der växellådan vid en kollision.
- Enligt Webastos fordonsspecifika monteringsanvisning-
ar.
Värmarens placering bör vara så låg som möjligt så att
självurluftning säkerställs. Detta är viktigt då vattenpumpen
saknar sugande förmåga.
OBS:
Värmeaggregatet skall inte monteras hängande i fästplat-
tan.
Viktigt:
På följande ställen får värmaren inte monteras:
- I omedelbar närhet eller ovanför mycket varma delar
- I däckens direkta sprutvattenområde
- Framför motorn
- Nedanför däckens mitt i motorrum som är öppna nedåt
(d v s i varje tillåtet monteringsläge måste värmarens un-
derkant ligga ovanför däckets mitt).
Typskylt
Typskylten måste befinna sig på ett ställe där det ej kan
skadas och den måste därutöver vara synlig i monterat till-
stånd (eller så användes dublettskylten).
Står årtal på märkplåten som inte gäller för det aktuella ag-
gregatet, måste dessa avlägsnas.
A
B
A
B
A
B
min 25

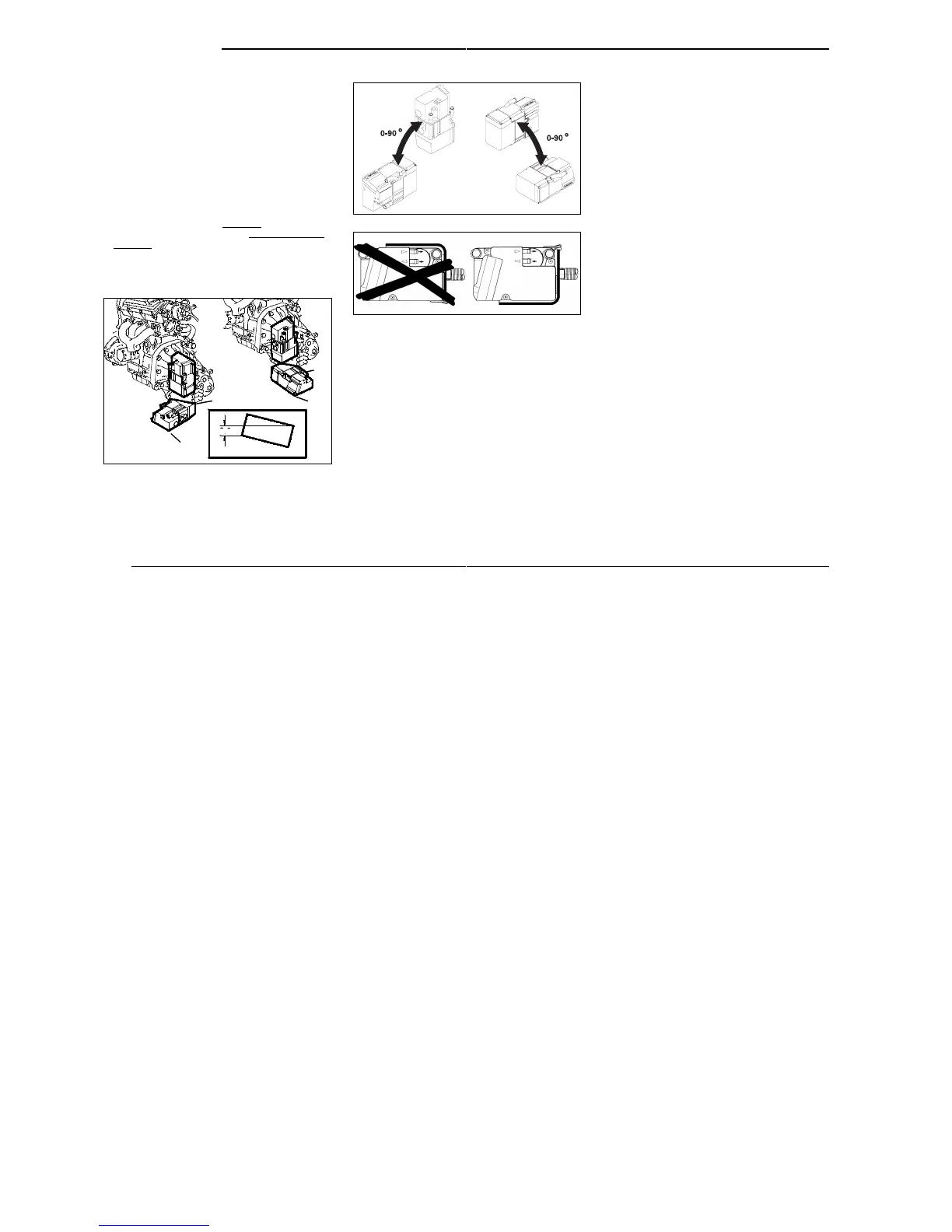

Fig. 1: Monteringsläge framför växellådan
Fig. 2: Monteringsläge
Fig. 3: Monteringsläge
Thermo Top
32
