Avgasrörets mynning får inte peka i färdriktning
(se fig. 12).
Som avgasrör används styva rör i legerad stål med en mi-
nimiväggtjocklek på 1,0 mm eller flexibla rör endast i lege-
rad stål.
OBS:
Undvik nerhängande fickor på avgassystemet där kon-
densvatten kan samlas. Uppstår ändå fickor bör dräner-
ingshål (D 3-4 mm) tas upp på det lägsta stället.
Elektrisk anslutning
Anslutning till styrenhet / värmaren
Värmeaggregatens elektriska anslutning utförs enligt fig. 15.
Montering av tidur
Montering sker enligt fig 13. Använd borrmallen som med-
följer.
Anslut den förkopplade minikontakten på kablaget till uret -
se även fig 15.
OBS:
Tryck inte på displayen!
Anslutning till fordonets kupéfläkt
Anslutningen sker via ett (eller fler) skiftrelä. Principiell an-
slutning visas på fig 15. Följ dock i första hand Webastos
fordonsspecifika monteringsanvisningar.
OBS:
Värmarens fläktstyrningskabel (normalt grön/vit) kan belas-
tas med maximalt 0,5 mA.
Anslutning med ventilationsfunktion
OBS:
Anslutning sommar-vinter-brytare ej möjlig vid installation
T70!
Anslutning sker enligt fig 14 och 15. Kablarna (violett och
brun) finns i tidurets ledningsnät.
OBS:
Ledningarna br och vi är med sina ändar isatta i isolerings-
slangen!
Installation Telestart-mottagare T 70
Installationen av Telestart-mottagaren och antennen sker
enligt installationsanvisning T70.
Upplärning av Telestart-sändaren
Efter installation av en Tele Thermo Top uppvärmning
måste sändaren tilldelas.
Telestartsändaren lärs upp enligt bruksanvisningen.

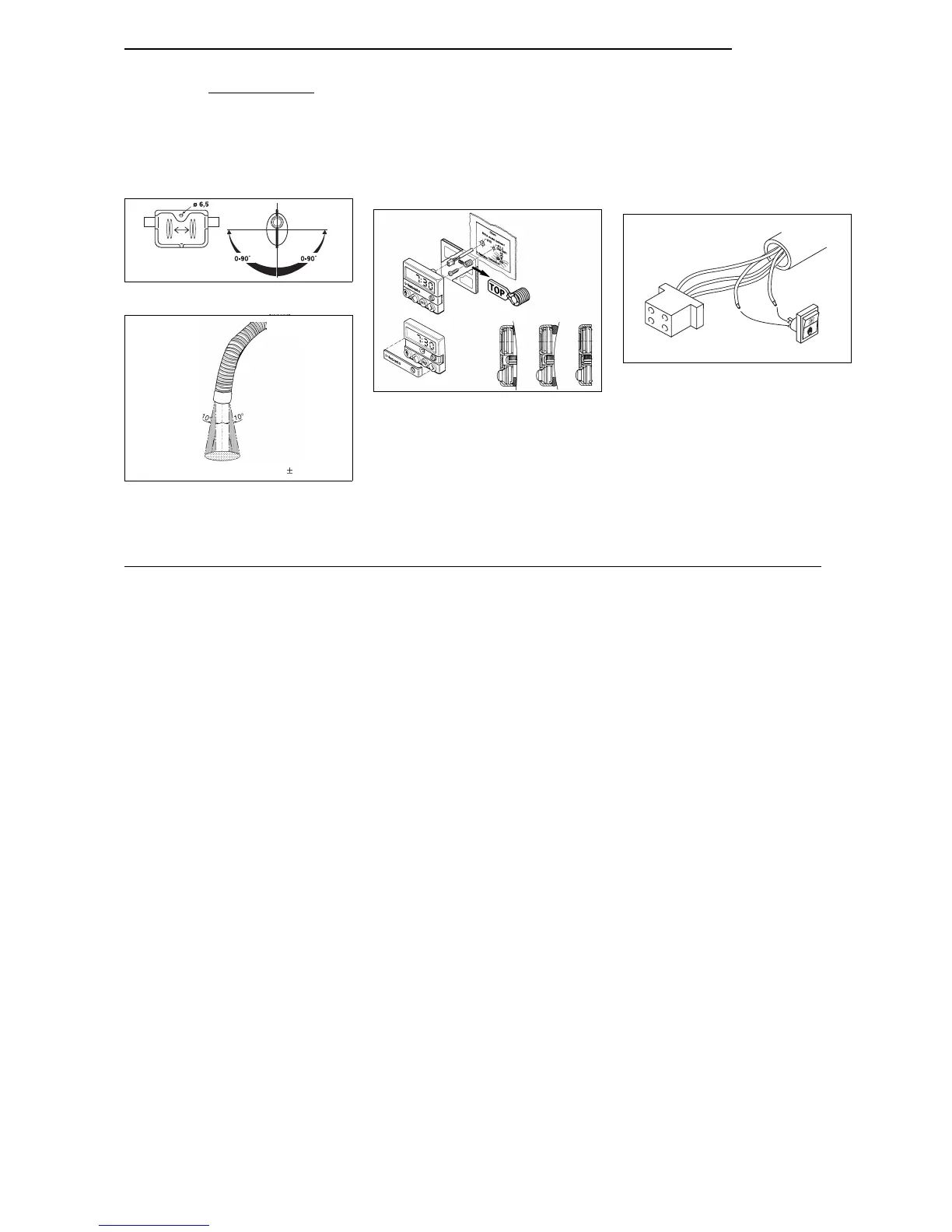

Fig. 11: Avgasljuddämpare
valfri genomströmningsriktning
Utloppsriktning i stort sätt lodrätt 90°
±
10°
Fig. 12: Avgasrörets mynning
Monteringsläge
Fig. 13: Montering av tidur
S5
br
Tidurets
kontakt
vi
avisoleras
Fig. 14: Anslutning sommar-vinter-brytare
Thermo Top
37
