6

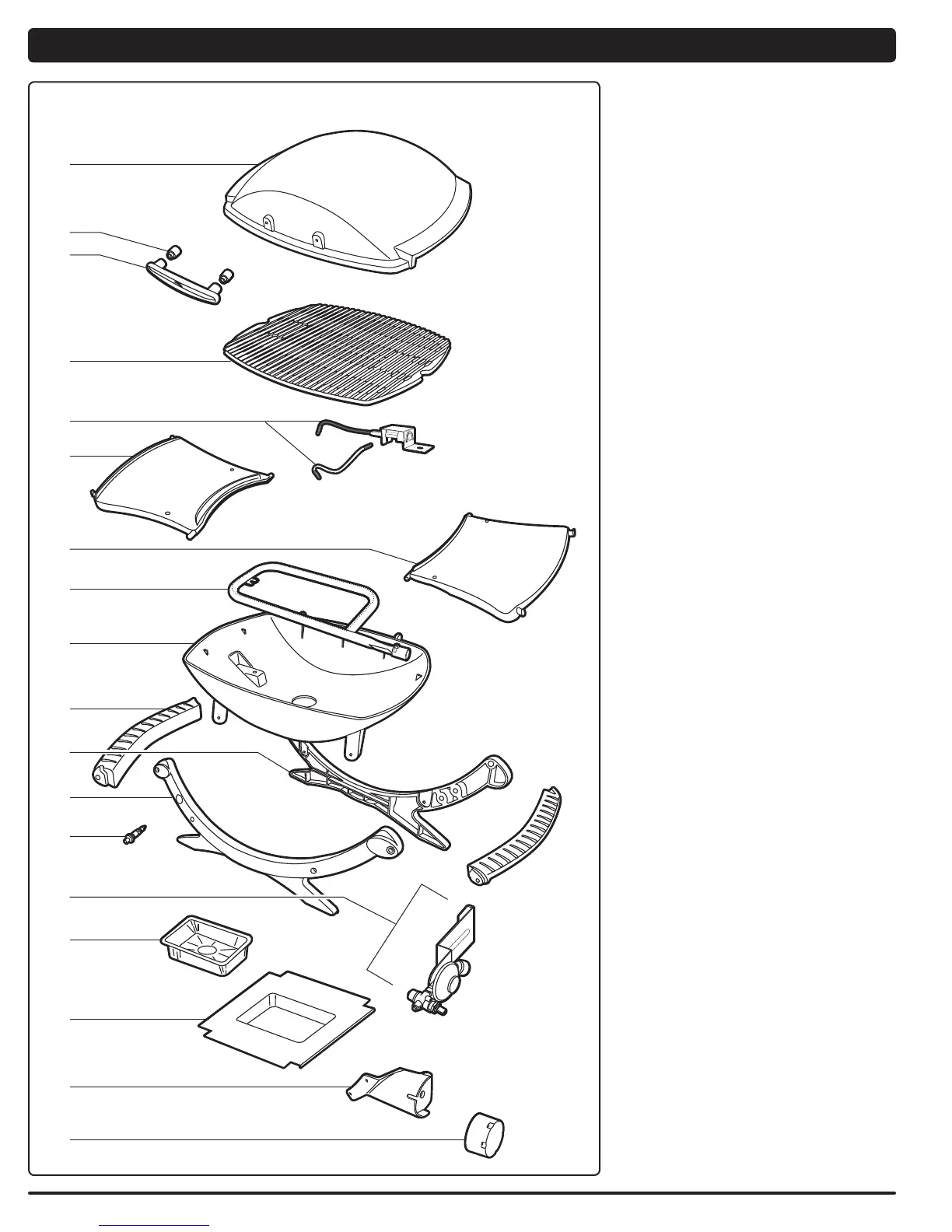

EXPLoDED VIEW Q200
1. Lid
2. Handle Spacer
3. Handle
4. Cooking Grate
5. Igniter Electrode Assembly
6. Left Side Table
7. Right Side Table
8. Burner Tube
9. Cookbox
10. Carrying Handle
11. Rear Cradle
12. Front Cradle
13. Igniter
14. Valve and Regulator Assembly
15. Disposable Drip Pan
16. Catch Pan
1 7. Control Panel
18. Control Knob
1
2
3
4
5
7
8
9
13
12
14
11
10
15
16
17
18
6
Q200_US_LP_090111
• DIAGRAmA DE DESPIEcE Q200 • VUE EcLATEE Q200
Tapa
Espaciador del asa
Asa
Rejilla de cocción
Ensamble del electrodo encendedor
Mesa lateral izquierda
Mesa lateral derecha
Tubo del quemador
Caja de cocción
Asa de carga
Jaula posterior
Jaula delantera
Encendedor
Ensamble de la válvula y regulador
Bandeja de goteo desechable
Plato recolector
Tablero de control
Perilla de control
Couvercle
Ecarteur de poignée
Poignée
Grille de cuisson
Assemblage de l’électrode de l’allumeur
Tablette latérale gauche
Tablette latérale droite
Tube du brûleur
Boîtier de cuisson
Poignée de transport
Berceau arrière
Berceau avant
Allumeur
Assemblage valve et régulateur
Egouttoir jetable
Egouttoir
Panneau de commande
Bouton de commande
